VE0217 | Flessione con imperfezioni e ingobbamento

Descrizione

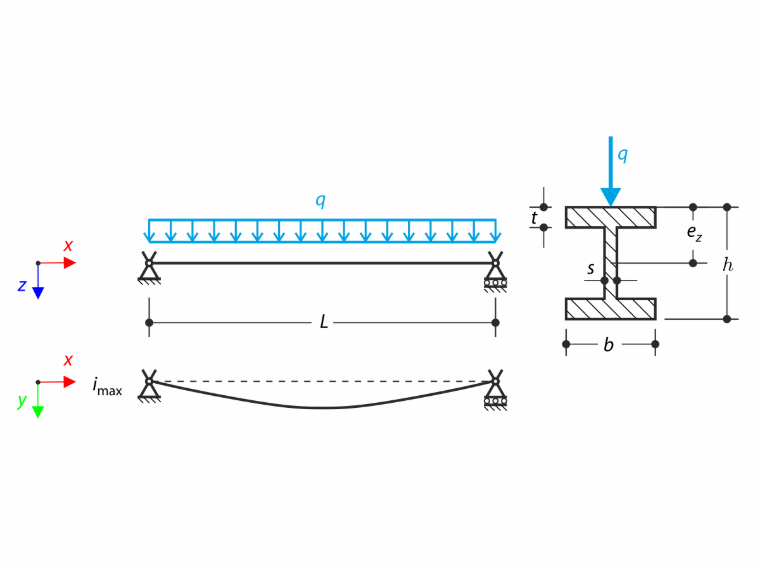

La struttura è costituita da una trave a profilo a I semplicemente appoggiata. La rotazione assiale φx è vincolata a entrambe le estremità, ma la sezione trasversale è libera di ingobbarsi (appoggio a forcella). La trave presenta un'imperfezione iniziale nella direzione Y definita come curva parabolica con spostamento massimo di 30 mm in mezzeria. Un carico uniforme è applicato al centro dell'ala superiore del profilo a I. Il problema è descritto dal seguente set di parametri. L'esempio di verifica è basato sull'esempio introdotto da Gensichen e Lumpe (vedere il riferimento).

Materiale Acciaio S235 Modulo di elasticità E 210000.000 MPa
Modulo di taglio G 81000.000 MPa
Geometria Struttura Lunghezza L 6.000 m
Imperfezione Imperfezione massima imax 30.000 mm
Profilo a I Altezza h 400.000 mm
Larghezza b 180.000 mm
Spessore dell'anima s 10.000 mm
Spessore dell'ala t1 14.000 mm
Carico Carico continuo q 30.000 kN/m
Eccentricità ez -200.000 mm

Soluzione analitica

Non è disponibile una soluzione analitica. I risultati del software S3D sono presi come riferimento.

Impostazioni RFEM e RSTAB

  • Modellato in RFEM 6.15 e RSTAB 9.14
  • La dimensione dell'elemento è lFE= 0.010 m
  • Viene utilizzato un modello di materiale isotropo lineare elastico
  • Il numero di incrementi è 10
  • Vengono utilizzate l'analisi del secondo ordine e l'analisi delle grandi deformazioni
  • Viene utilizzato il modulo aggiuntivo Torsional Warping (7DOF)
  • Il problema è modellato sia con aste sia con elementi superficiali
  • La rigidezza è ridotta mediante il coefficiente parziale di sicurezza γM=1.1

Risultati

In RFEM 6 vengono utilizzate due tecniche di modellazione. In primo luogo, la sezione a I è modellata come trave con l'imperfezione data (forma parabolica). Successivamente, il profilo a I è modellato mediante elementi superficiali (piastre). In questo caso le condizioni al contorno sono modellate il più fedelmente possibile al caso della trave, ma i risultati possono essere influenzati dalle differenze nello stile di modellazione. In RSTAB 9 l'imperfezione è modellata mediante un insieme di aste corte con le imperfezioni nodali date.

Risultati RFEM 6:

Grandezza S3D RFEM 6 - Analisi del secondo ordine Rapporto RFEM 6 - Analisi delle grandi deformazioni Rapporto RFEM 6 - Piastre - Analisi delle grandi deformazioni Rapporto
uy(x=3 m) [mm] 24.2 27.431 1.134 26.868 1.110 26.339 1.088
uz(x=3 m) [mm] 18.8 15.734 0.837 20.173 1.073 20.159 1.072
φx(x=3 m) [mrad] 152 167.493 1.102 174.656 1.150 172.512 1.135
My(x=3 m) [kNm] 134 133.090 0.993 132.990 0.992 - -
Mz(x=3 m) [kNm] -20.5 -22.496 1.097 -23.461 1.145 - -
Mω(x=3 m) [kNm2] 4.02 4.503 1.120 4.701 1.170 - -
MTpri(x=0 m) [kNm] 2.91 2.877 0.989 2.998 1.031 - -
MTsec(x=0 m) [kNm] 1.78 2.204 1.238 2.292 1.288 - -

Risultati RSTAB 9:

Grandezza S3D RSTAB 9 - Analisi del secondo ordine Rapporto RSTAB 9 - Analisi delle grandi deformazioni Rapporto
uy(x=3 m) [mm] 24.2 30.995 1.281 30.178 1.247
uz(x=3 m) [mm] 18.8 16.766 0.892 22.621 1.203
φx(x=3 m) [mrad] 152 186.237 1.225 194.295 1.278
My(x=3 m) [kNm] 134 134.748 1.006 135.545 1.012
Mz(x=3 m) [kNm] -20.5 -24.839 1.212 -26.671 1.301
Mω(x=3 m) [kNm2] 4.02 5.041 1.254 5.265 1.310
MTpri(x=0 m) [kNm] 2.91 3.165 1.088 3.301 1.134
MTsec(x=0 m) [kNm] 1.78 2.301 1.293 2.404 1.351
