VE0217 | Flexion avec imperfection et gauchissement

Description

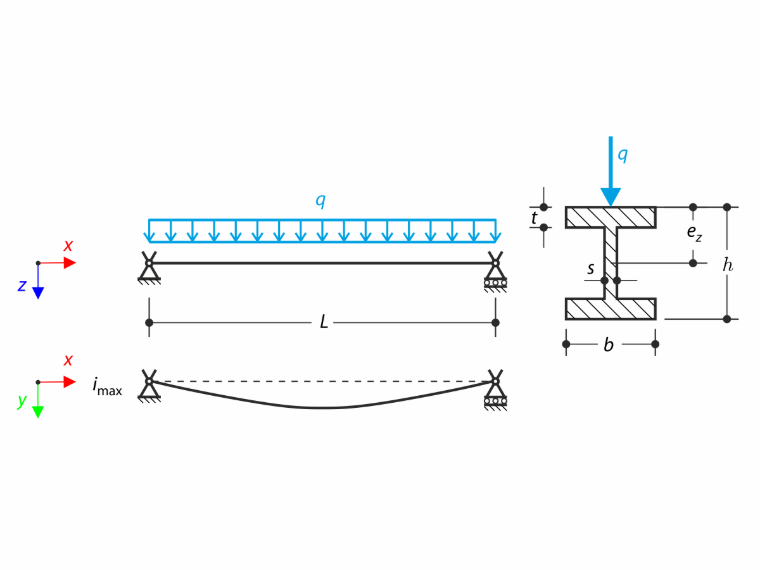

La structure est constituée d'une poutre en profilé en I simplement appuyée. La rotation axiale φx est bloquée aux deux extrémités, mais la section est libre de gauchir (appui à fourche). La poutre présente une imperfection initiale dans la direction Y définie comme une courbe parabolique avec un déplacement maximal de 30 mm au milieu. Un chargement uniforme est appliqué au milieu de la semelle supérieure du profilé en I. Le problème est décrit par l'ensemble de paramètres suivant. L'exemple de vérification est basé sur l'exemple introduit par Gensichen et Lumpe (voir la référence).

Matériau Acier S235 Module d'élasticité E 210000.000 MPa
Module de cisaillement G 81000.000 MPa
Géométrie Structure Longueur L 6.000 m
Imperfection Imperfection maximale imax 30.000 mm
Profilé en I Hauteur h 400.000 mm
Largeur b 180.000 mm
Épaisseur de l'âme s 10.000 mm
Épaisseur de la semelle t1 14.000 mm
Charge Charge continue q 30.000 kN/m
Excentricité ez -200.000 mm

Solution analytique

Aucune solution analytique n'est disponible. Les résultats du logiciel S3D sont pris comme référence.

Paramètres de RFEM et RSTAB

  • Modélisé dans RFEM 6.15 et RSTAB 9.14
  • La taille de l'élément est lFE= 0.010 m
  • Un modèle de matériau élastique linéaire isotrope est utilisé
  • Le nombre d'incréments est de 10
  • L'analyse du second ordre et l'analyse en grandes déformations sont utilisées
  • Le module complémentaire Torsion de gauchissement (7 DDL) est utilisé
  • Le problème est modélisé à la fois par des barres et par des éléments surfaciques
  • La rigidité est réduite au moyen du coefficient partiel de sécurité γM=1.1

Résultats

Deux techniques de modélisation sont utilisées dans RFEM 6. Premièrement, la section en I est modélisée comme une poutre avec l'imperfection donnée (forme parabolique). Ensuite, le profilé en I est modélisé au moyen d'éléments surfaciques (plaques). Dans ce cas, les conditions aux limites sont modélisées aussi fidèlement que possible par rapport au cas de la poutre, mais les résultats peuvent être influencés par les différences de style de modélisation. Dans RSTAB 9, l'imperfection est modélisée au moyen d'un ensemble de poutres courtes avec les imperfections nodales données.

Résultats RFEM 6 :

Grandeur S3D RFEM 6 - Analyse du second ordre Rapport RFEM 6 - Analyse en grandes déformations Rapport RFEM 6 - Plaques - Analyse en grandes déformations Rapport
uy(x=3 m) [mm] 24.2 27.431 1.134 26.868 1.110 26.339 1.088
uz(x=3 m) [mm] 18.8 15.734 0.837 20.173 1.073 20.159 1.072
φx(x=3 m) [mrad] 152 167.493 1.102 174.656 1.150 172.512 1.135
My(x=3 m) [kNm] 134 133.090 0.993 132.990 0.992 - -
Mz(x=3 m) [kNm] -20.5 -22.496 1.097 -23.461 1.145 - -
Mω(x=3 m) [kNm2] 4.02 4.503 1.120 4.701 1.170 - -
MTpri(x=0 m) [kNm] 2.91 2.877 0.989 2.998 1.031 - -
MTsec(x=0 m) [kNm] 1.78 2.204 1.238 2.292 1.288 - -

Résultats RSTAB 9 :

Grandeur S3D RSTAB 9 - Analyse du second ordre Rapport RSTAB 9 - Analyse en grandes déformations Rapport
uy(x=3 m) [mm] 24.2 30.995 1.281 30.178 1.247
uz(x=3 m) [mm] 18.8 16.766 0.892 22.621 1.203
φx(x=3 m) [mrad] 152 186.237 1.225 194.295 1.278
My(x=3 m) [kNm] 134 134.748 1.006 135.545 1.012
Mz(x=3 m) [kNm] -20.5 -24.839 1.212 -26.671 1.301
Mω(x=3 m) [kNm2] 4.02 5.041 1.254 5.265 1.310
MTpri(x=0 m) [kNm] 2.91 3.165 1.088 3.301 1.134
MTsec(x=0 m) [kNm] 1.78 2.301 1.293 2.404 1.351
