Contexte : la réhabilitation de la tour
Ces escaliers s’inscrivent dans la réhabilitation complète d’une tour R+23/24 de 72 m de hauteur, conduite avec la conservation d’environ 75 % de la structure béton existante. Les deux derniers niveaux ont été déposés et remplacés par trois niveaux neufs qui accueillent des penthouses. La livraison de l’opération est prévue en 2026 - 2027.
Conception structurale et modélisation

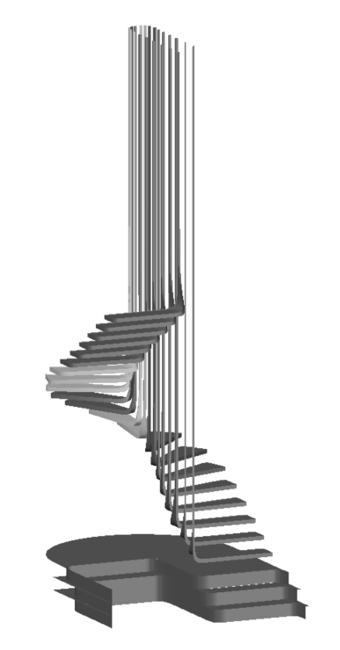

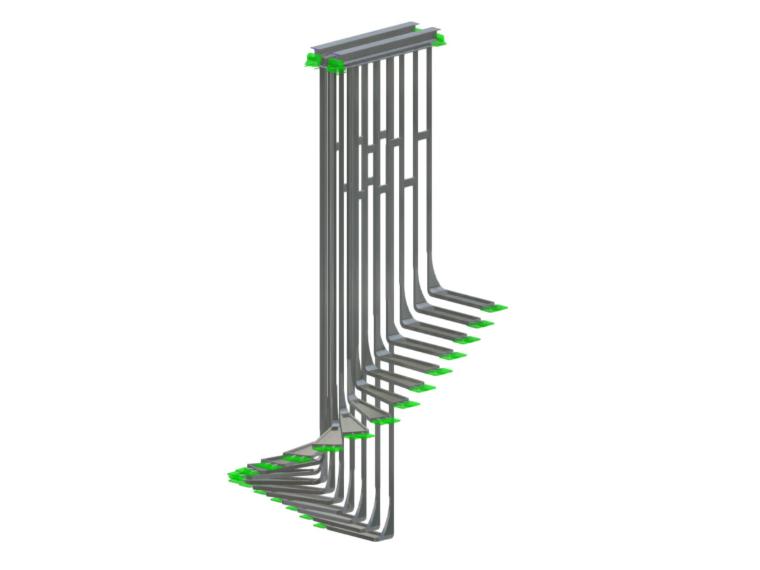

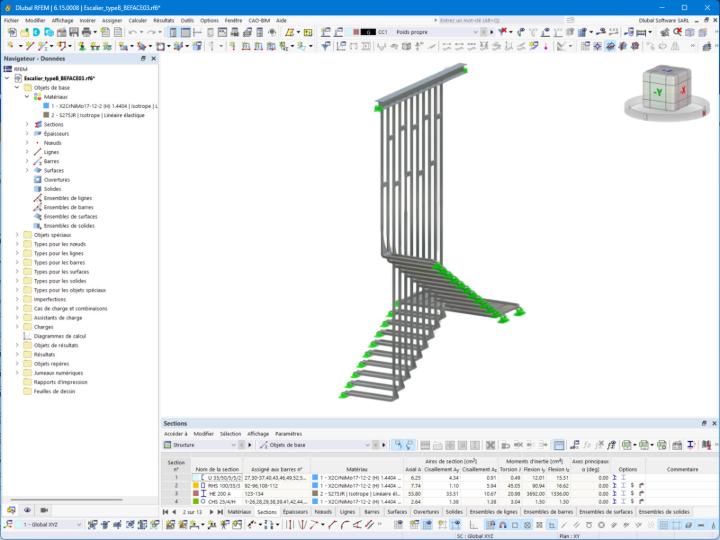

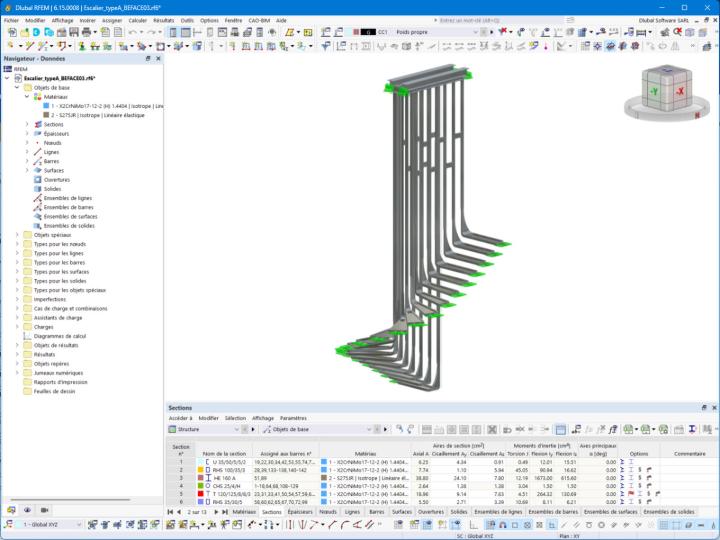

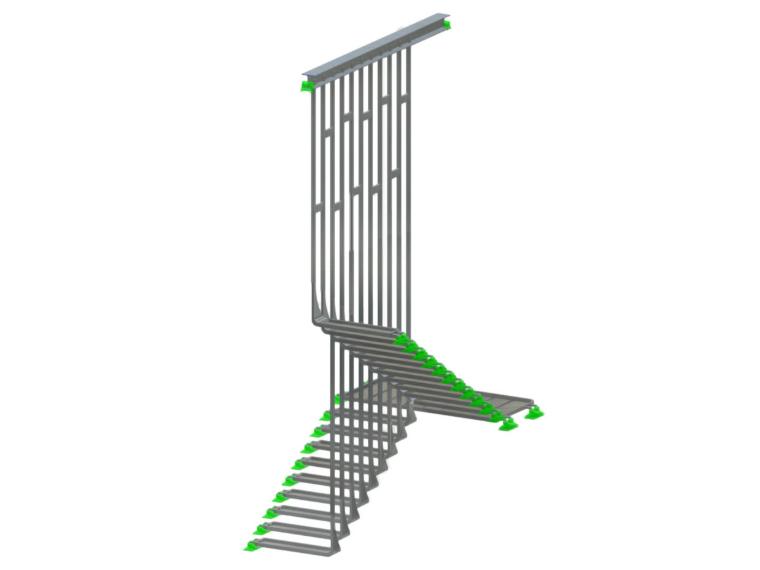

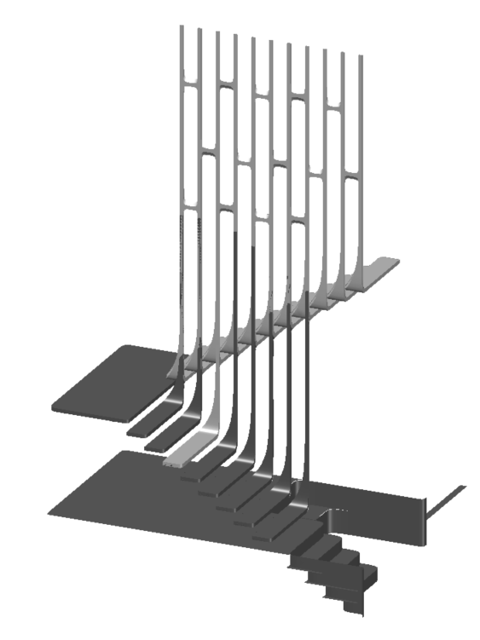

La complexité du projet tient à la double courbure des limons et au caractère non répétitif des géométries : aucune section courante ne se retrouve d’une volée à l’autre, et chaque escalier possède son propre développé. Le bureau d’études BEFACE03 a construit des modèles mixtes dans RFEM 6, associant des éléments finis de type barre et des éléments finis surfaciques quadrangles. Les limons gauches et les tôles pliées en inox sont modélisées en surfaces, ce qui permet de restituer fidèlement les effets de voilement local, la torsion et la diffusion des efforts dans les zones de raccordement ; les éléments secondaires, tirants et raidisseurs sont traités en barres. Cette approche mixte limite la taille des modèles tout en conservant la finesse nécessaire aux zones singulières.
Le calage des rigidités d’appui et des liaisons a fait l’objet d’une attention particulière, les escaliers prenant appui sur la structure neuve en charpente métallique des niveaux supérieurs. Les charges de revêtement en marbre, non négligeables au regard du poids propre des structures inox, ont été intégrées dès la phase de modélisation.
Analyse statique et analyse modale

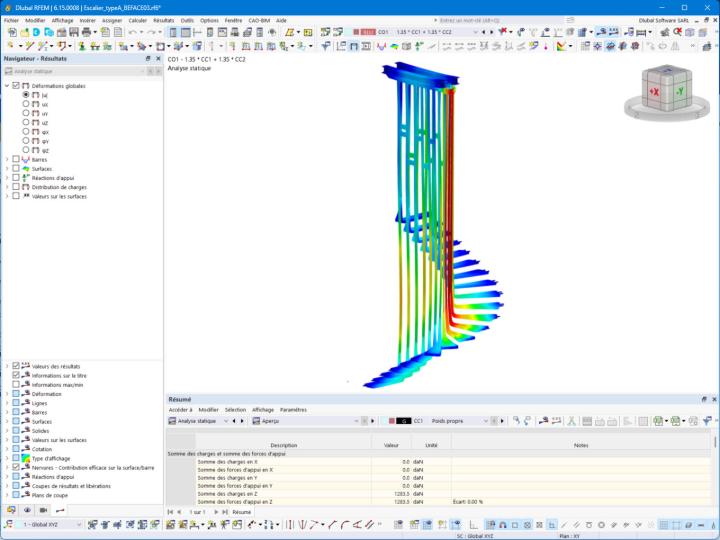

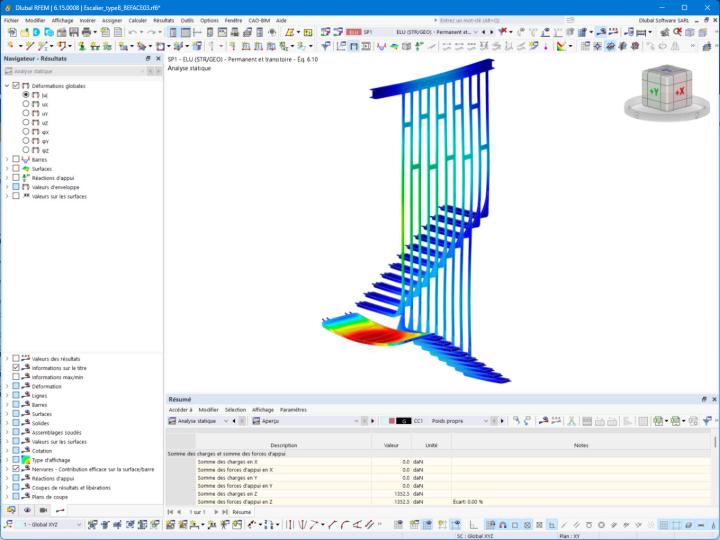

Au-delà des vérifications de résistance et de déformations menées sous combinaisons ELU et ELS, une analyse modale a été réalisée pour statuer sur le confort des usagers. Les fréquences propres de chaque escalier ont été extraites des modèles EF et comparées aux seuils de confort admis pour les escaliers d’habitation, en tenant compte de l’apport de masse du revêtement marbre. Cette étape a permis de valider les épaisseurs de tôle et le positionnement des raidisseurs avant lancement de la fabrication, sans altération de l'intention architecturale.
| Localisation | Monaco Alpes-Maritimes Provence-Alpes-Côte d’Azur France |
| Maitrise d’ouvrage | SAM Société Immobilière du Soleil / Hélène Pastor Properties (HPP) |
| Maîtrise d’œuvre | Architecte : Zaha Hadid Architects et Square Architecte BET : BEFACE03 Entreprise générale : Fayat Bâtiment |
