Souvislosti: sanace věže
Tato schodiště jsou součástí kompletní sanace věže s 23/24 nadzemními podlažími a výškou 72 m, prováděné se zachováním přibližně 75 % stávající betonové konstrukce. Poslední dvě podlaží byla odstraněna a nahrazena třemi novými podlažími s penthousy. Dokončení projektu je plánováno na roky 2026–2027.
Statický návrh a modelování

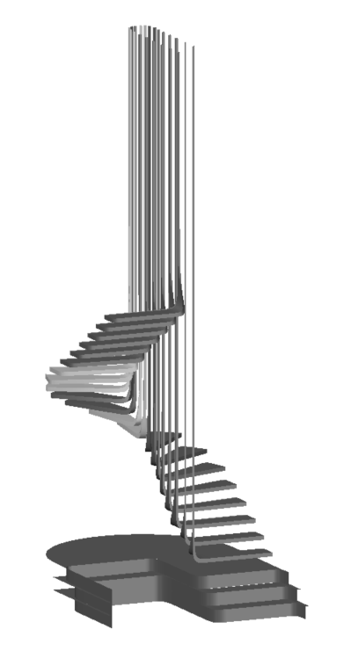

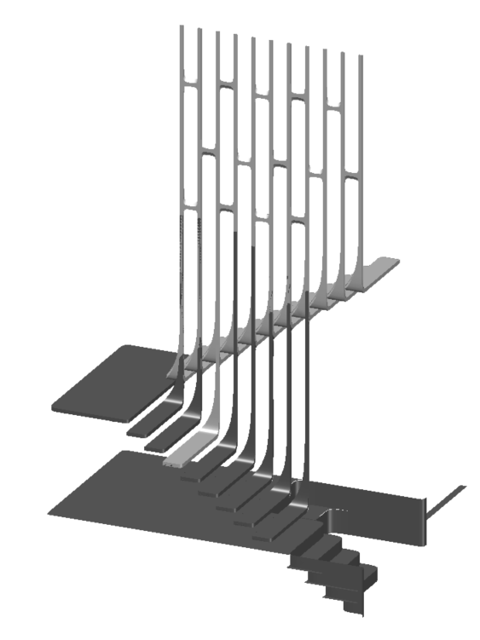

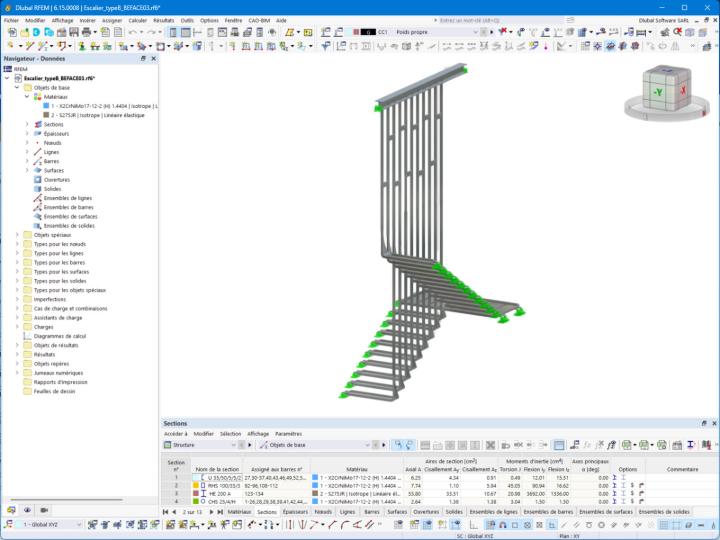

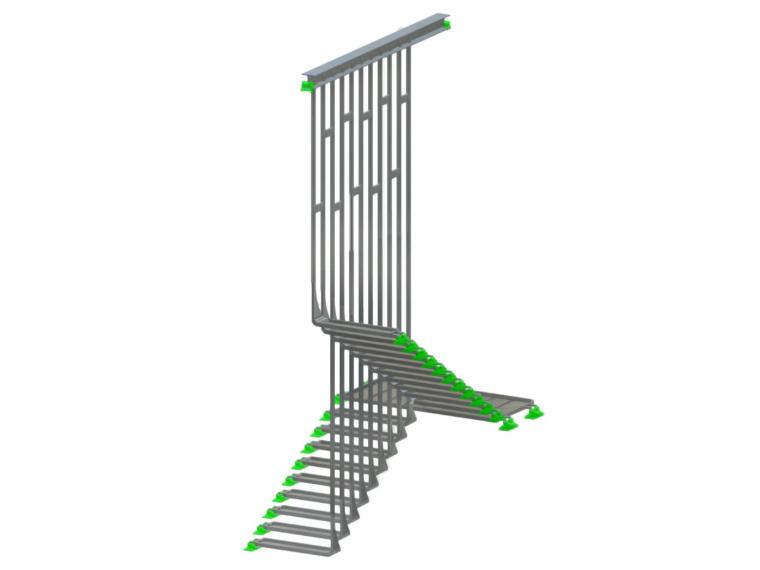

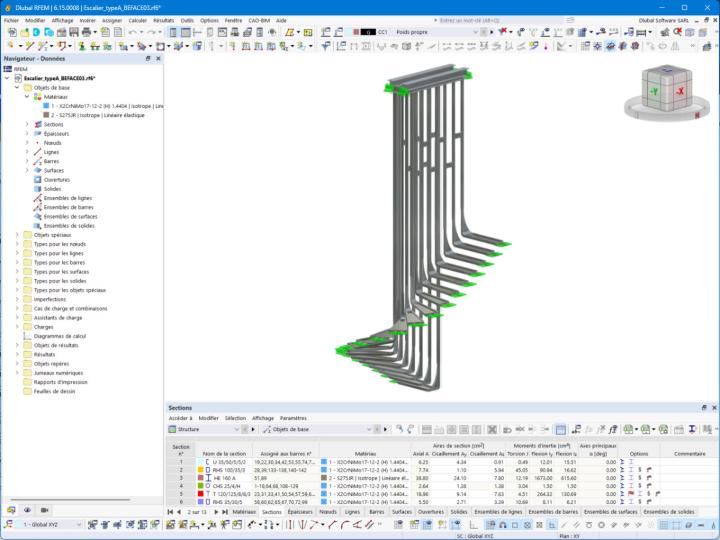

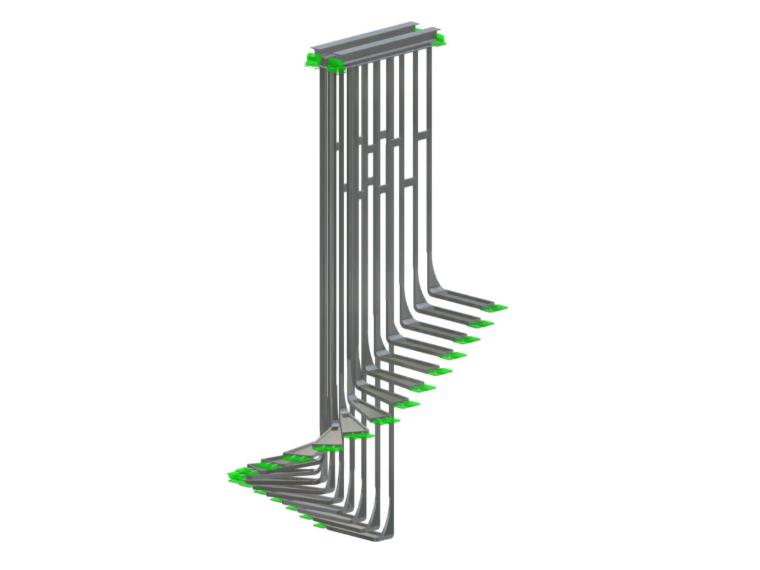

Složitost projektu spočívá ve dvojím zakřivení schodnic a v neopakovatelnosti geometrií: žádný běžný průřez se mezi jednotlivými rameny neopakuje a každé schodiště má vlastní rozvinutý tvar. Projekční kancelář BEFACE03 vytvořila smíšené modely v programu RFEM 6, kombinující prutové konečné prvky a čtyřúhelníkové plošné konečné prvky. Šikmé schodnice a ohýbané nerezové plechy jsou modelovány jako plochy, což umožňuje věrně zachytit účinky lokálního boulení, kroucení a šíření sil v napojovacích oblastech; sekundární prvky, tažené pruty a žebra jsou řešeny jako pruty. Tento smíšený přístup omezuje velikost modelů při zachování potřebné přesnosti v singularitních oblastech.
Zvláštní pozornost byla věnována nastavení tuhostí podpor a odkazů, protože schodiště spočívají na nové ocelové konstrukci horních podlaží. Zatížení mramorovým obkladem, nezanedbatelné vzhledem k vlastní tíze nerezových konstrukcí, bylo zohledněno již ve fázi modelování.
Statická analýza a modální analýza

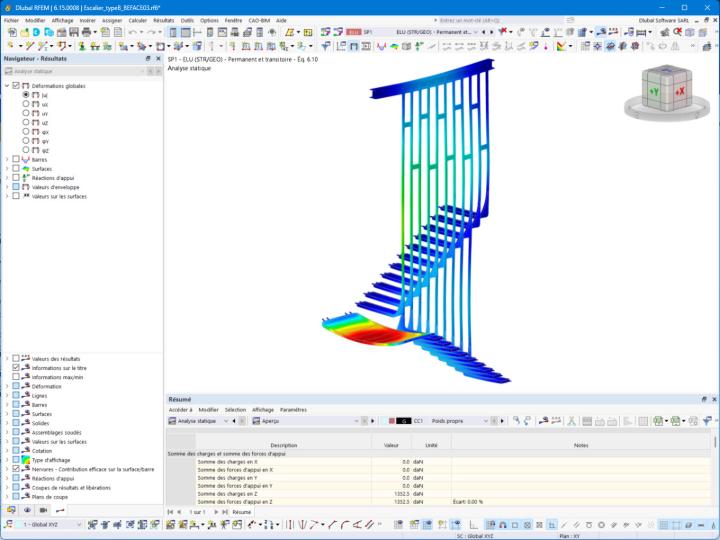

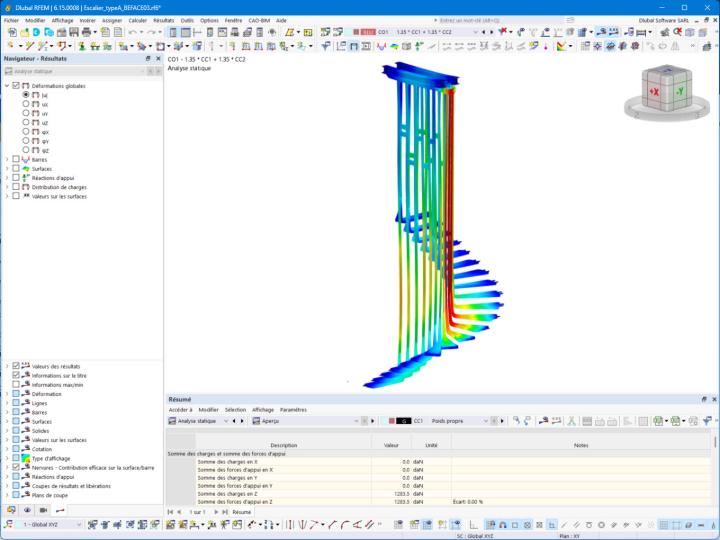

Kromě posouzení únosnosti a přetvoření prováděných pro kombinace MSÚ a MSP byla provedena modální analýza za účelem posouzení komfortu uživatelů. Vlastní frekvence každého schodiště byly získány z MKP modelů a porovnány s přípustnými mezními hodnotami komfortu pro obytná schodiště, s přihlédnutím k příspěvku hmotnosti mramorového obkladu. Tento krok umožnil ověřit tloušťky plechů a umístění žeber před zahájením výroby, aniž by došlo ke změně architektonického záměru.
| Místo | Monako Přímořské Alpy Provence-Alpy-Azurové pobřeží Francie |
| Investor | SAM Société Immobilière du Soleil / Hélène Pastor Properties (HPP) |
| Projektování a dozor | Architekt: Zaha Hadid Architects a Square Architecte Technický projektant: BEFACE03 Generální dodavatel: Fayat Bâtiment |
