Contexto: la rehabilitación de la torre
Estas escaleras se inscriben en la rehabilitación completa de una torre R+23/24 de 72 m de altura, realizada con la conservación de aproximadamente el 75 % de la estructura de hormigón existente. Los dos últimos niveles fueron desmontados y sustituidos por tres niveles nuevos que albergan áticos. La entrega de la operación está prevista para 2026 - 2027.
Diseño estructural y modelado

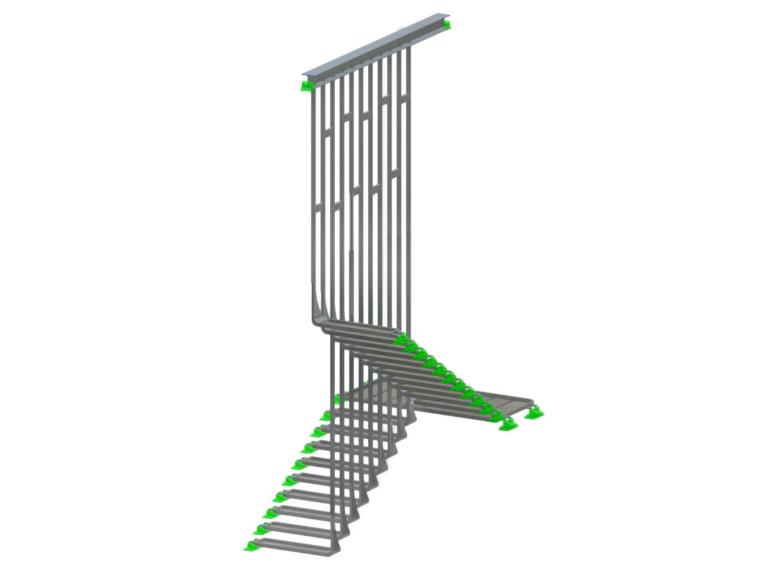

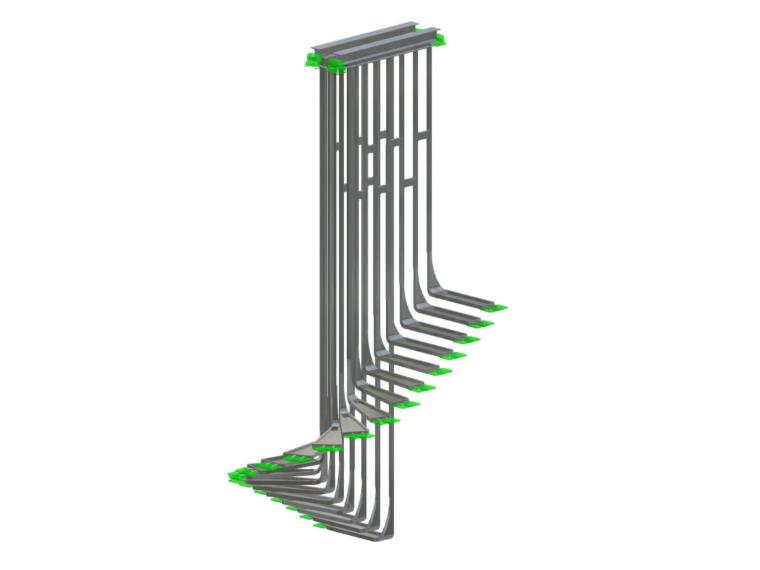

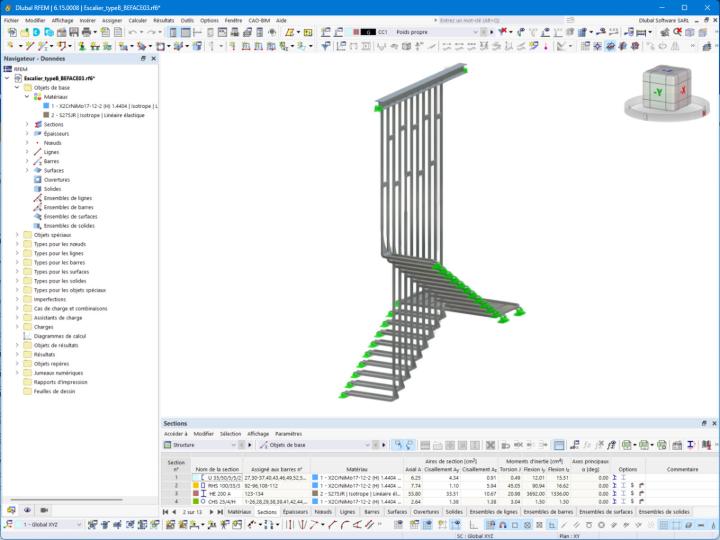

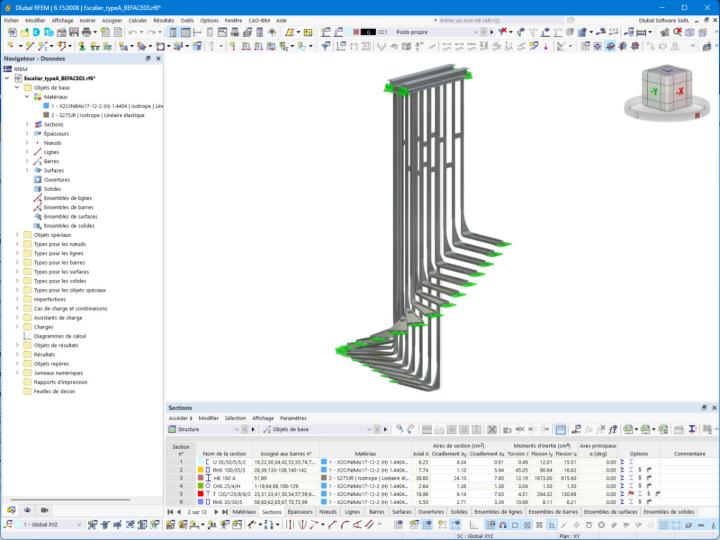

La complejidad del proyecto radica en la doble curvatura de los zancas y en el carácter no repetitivo de las geometrías : ninguna sección corriente se repite de un tramo a otro, y cada escalera posee su propio desarrollo. La oficina de estudios BEFACE03 construyó modelos mixtos en RFEM 6, asociando elementos finitos de tipo barra y elementos finitos superficiales cuadrangulares. Los zancas alabeados y las chapas plegadas de acero inoxidable se modelan como superficies, lo que permite reproducir fielmente los efectos de pandeo local, la torsión y la difusión de esfuerzos en las zonas de conexión; los elementos secundarios, tirantes y nervios se tratan como barras. Este enfoque mixto limita el tamaño de los modelos conservando al mismo tiempo la precisión necesaria en las zonas singulares.
El ajuste de las rigideces de apoyo y de los enlaces fue objeto de una atención particular, ya que las escaleras se apoyan sobre la estructura nueva de estructura metálica de los niveles superiores. Las cargas de revestimiento de mármol, no despreciables en comparación con el peso propio de las estructuras de acero inoxidable, se integraron desde la fase de modelado.
Análisis estático y análisis modal

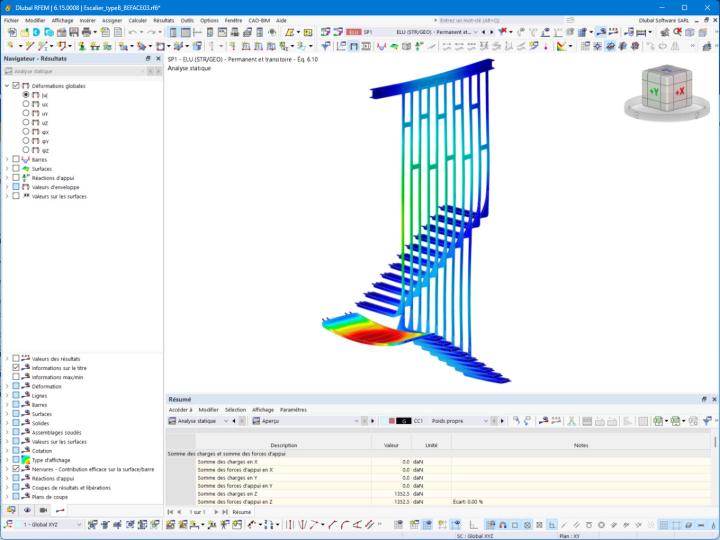

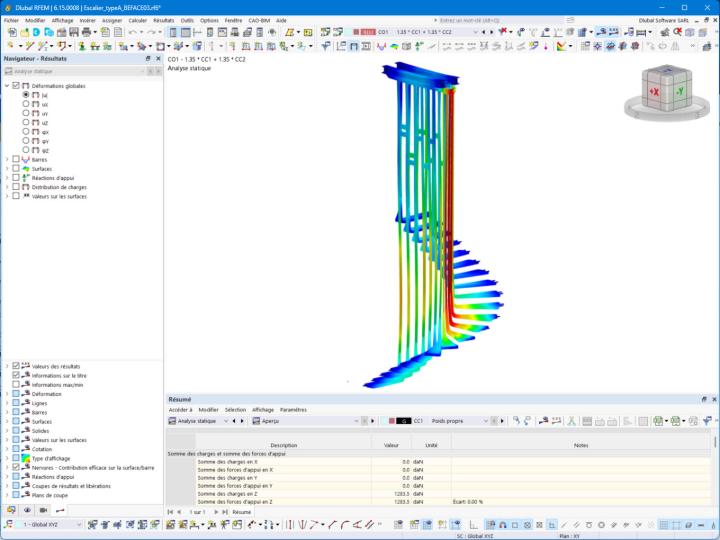

Más allá de las verificaciones de resistencia y de deformaciones realizadas bajo combinaciones ELU y ELS, se llevó a cabo un análisis modal para determinar el confort de los usuarios. Las frecuencias naturales de cada escalera se extrajeron de los modelos EF y se compararon con los umbrales de confort admitidos para escaleras de viviendas, teniendo en cuenta la aportación de masa del revestimiento de mármol. Esta etapa permitió validar los espesores de chapa y la posición de los nervios antes del lanzamiento de la fabricación, sin alterar la intención arquitectónica.
| Lugar | Mónaco Alpes-Maritimes Provenza-Alpes-Costa Azul Francia |
| Promotor | SAM Société Immobilière du Soleil / Hélène Pastor Properties (HPP) |
| Dirección de obra | Arquitecto/a: Zaha Hadid Architects y Square Architecte BET: BEFACE03 Contratista general: Fayat Bâtiment |
