Introduction
Les structures membranaires tendues sont de plus en plus utilisées dans l'architecture moderne en raison de leur légèreté, de leur attrait esthétique et de leur efficacité structurelle. Cependant, leur faible masse et leur grande flexibilité les rendent particulièrement sensibles aux charges de vent. Les approches traditionnelles de conception au vent supposent souvent des conditions d'exposition isolées, ce qui peut conduire à des prédictions conservatives ou irréalistes lorsque la structure est située dans un environnement bâti. La présence de bâtiments voisins, de canopées, d'éléments paysagers ou d'autres obstacles modifie la couche limite atmosphérique entrante et crée des effets de protection. Ces effets peuvent réduire les vitesses de vent atteignant la surface de la membrane et, par conséquent, diminuer les pressions aérodynamiques et les réponses structurelles. Comprendre l'interaction entre les structures membranaires et leur environnement est donc essentiel pour obtenir des conceptions sûres et économiques [1].
Investigation numérique
L'étude considère une canopée membranaire tendue en forme de parasol soumise à une vitesse de vent de 45 m/s (160 km/h). Quatre configurations environnementales ont été analysées :
- Cas 1 : Structure membranaire isolée (cas de référence)
- Cas 2 : Structure membranaire avec éléments de protection voisins
- Cas 3 : Configuration environnante optimisée
- Cas 4 : Disposition de protection renforcée
Les simulations CFD ont été couplées à des analyses structurelles pour saisir l'interaction entre le chargement aérodynamique et la déformation de la membrane.
Réduction de la force aérodynamique

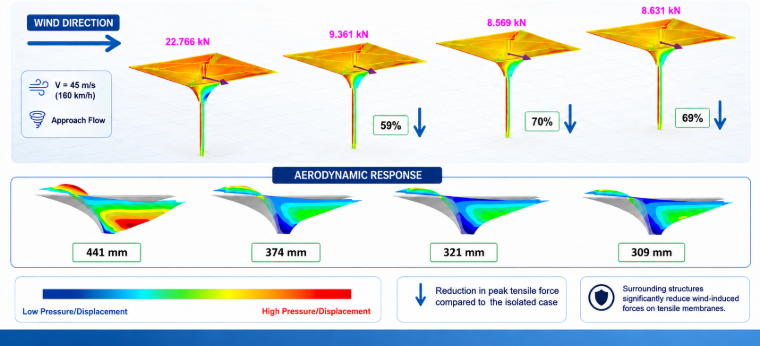

La canopée isolée de référence subit une force aérodynamique résultante de 22.766 kN. L'introduction de structures environnantes modifie considérablement l'écoulement local du vent et réduit la charge agissant sur la membrane. Les forces aérodynamiques calculées sont :
- Cas de référence : 22.766 kN
- Cas 2 : 9.361 kN
- Cas 3 : 8.569 kN
- Cas 4 : 8.631 kN
Par rapport à la configuration isolée, les structures environnantes ont réduit la force aérodynamique d'environ 59%, 70% et 69%, respectivement. Ces réductions indiquent un fort effet de protection qui diminue la vitesse effective du vent atteignant la surface de la membrane et atténue les concentrations de pression.
Réponse structurelle
Les déplacements maximaux de la membrane obtenus à partir des analyses couplées sont :
- Cas de référence : 441 mm
- Cas 2 : 374 mm
- Cas 3 : 321 mm
- Cas 4 : 309 mm
La réduction du chargement aérodynamique se traduit directement par une amélioration des performances structurelles. Les configurations environnantes optimisées réduisent le déplacement maximal d'environ 15 à 30% par rapport à la canopée isolée. Les contours de déplacement révèlent un motif de déformation plus uniforme et des concentrations de contraintes plus faibles à la surface de la membrane lorsque des structures de protection sont présentes.
Mécanismes d'écoulement
Les améliorations observées peuvent être expliquées par la modification du champ de vent autour de la canopée membranaire. Dans le cas isolé, l'écoulement entrant frappe directement la structure, générant de grandes différences de pression entre les régions au vent et sous le vent. Cela entraîne des zones de succion importantes et des forces aérodynamiques élevées. Lorsque des structures environnantes sont introduites, plusieurs mécanismes aérodynamiques bénéfiques se produisent :
- Réduction de la vitesse locale du vent par protection
- Dissipation de l'énergie cinétique avant d'atteindre la membrane
- Redistribution des champs de pression autour de la canopée
- Réduction de la séparation de l'écoulement et de la formation de tourbillons
- Atténuation des pressions de succion de pointe
Ces mécanismes contribuent collectivement à réduire les charges de vent et les déformations structurelles.
Implications pour l'ingénierie
Les résultats démontrent que l'environnement bâti environnant peut jouer un rôle dominant dans les performances au vent des structures membranaires tendues. Ignorer les structures voisines peut conduire à une surestimation significative des charges de vent et à un conservatisme structurel inutile. Pour les structures membranaires situées dans des zones urbaines, des complexes de stades, des pôles de transport ou des campus architecturaux, des simulations CFD détaillées tenant compte de l'environnement environnant peuvent fournir des charges de conception plus réalistes et permettre des économies de matériaux substantielles. Les résultats soulignent également l'importance de prendre en compte la protection aérodynamique dès les premières étapes de la planification architecturale et urbaine.
Conclusions
Cette investigation démontre l'influence significative des structures environnantes sur la réponse aérodynamique des canopées membranaires tendues. Les principales conclusions peuvent être résumées comme suit :
- Les structures voisines modifient considérablement l'environnement éolien local
- Les forces aérodynamiques ont été réduites jusqu'à 70% grâce aux effets de protection
- Les déplacements maximaux de la membrane ont diminué d'environ 30%
- L'environnement environnant peut être utilisé comme stratégie efficace de contrôle aérodynamique passif
- Les évaluations d'ingénierie du vent basées sur la CFD fournissent des informations précieuses pour optimiser les structures membranaires dans des environnements urbains complexes
L'étude confirme que l'intégration des structures environnantes dans les analyses de vent est essentielle pour obtenir des charges aérodynamiques réalistes et réaliser des conceptions efficaces de systèmes membranaires tendus.
