Introducción
Las estructuras de membrana tensada se utilizan cada vez más en la arquitectura moderna debido a su ligereza, atractivo estético y eficiencia estructural. Sin embargo, su baja masa y alta flexibilidad las hacen particularmente sensibles a las cargas de viento. Los métodos tradicionales de diseño frente al viento a menudo asumen condiciones de exposición aisladas, lo que puede llevar a predicciones conservadoras o poco realistas cuando la estructura se ubica dentro de un entorno edificado. La presencia de edificios cercanos, marquesinas, elementos paisajísticos u otros obstáculos modifica la capa límite atmosférica entrante y crea efectos de apantallamiento. Estos efectos pueden reducir las velocidades del viento que alcanzan la superficie de la membrana y, en consecuencia, disminuir las presiones aerodinámicas y las respuestas estructurales. Por lo tanto, comprender la interacción entre las estructuras de membrana y su entorno es esencial para lograr diseños seguros y económicos [1].
Investigación numérica
El estudio considera una marquesina de membrana tensada en forma de paraguas sometida a una velocidad de viento de 45 m/s (160 km/h). Se analizaron cuatro configuraciones ambientales:
- Caso 1: Estructura de membrana aislada (caso de referencia)
- Caso 2: Estructura de membrana con elementos de apantallamiento vecinos
- Caso 3: Configuración circundante optimizada
- Caso 4: Disposición de apantallamiento mejorada
Las simulaciones CFD se acoplaron con análisis estructurales para capturar la interacción entre la carga aerodinámica y la deformación de la membrana.
Reducción de la fuerza aerodinámica

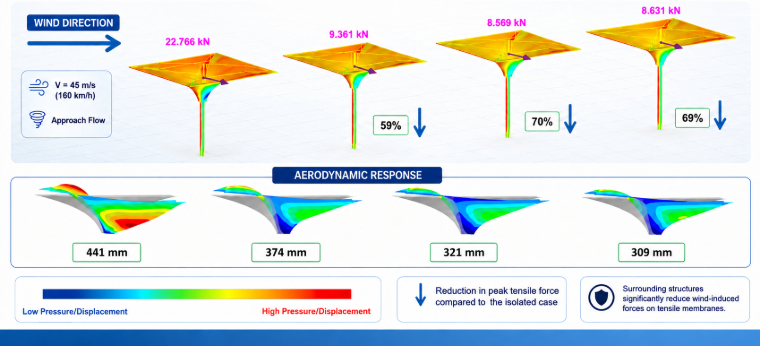

La marquesina aislada de referencia experimenta una fuerza aerodinámica resultante de 22,766 kN. La introducción de estructuras circundantes altera significativamente el flujo de viento local y reduce la carga que actúa sobre la membrana. Las fuerzas aerodinámicas calculadas son:
- Caso de referencia: 22,766 kN
- Caso 2: 9,361 kN
- Caso 3: 8,569 kN
- Caso 4: 8,631 kN
En comparación con la configuración aislada, las estructuras circundantes redujeron la fuerza aerodinámica en aproximadamente un 59%, 70% y 69%, respectivamente. Estas reducciones indican un fuerte efecto de apantallamiento que disminuye la velocidad efectiva del viento que alcanza la superficie de la membrana y mitiga las concentraciones de presión.
Respuesta estructural
Los desplazamientos máximos de la membrana obtenidos de los análisis acoplados son:
- Caso de referencia: 441 mm
- Caso 2: 374 mm
- Caso 3: 321 mm
- Caso 4: 309 mm
La reducción de la carga aerodinámica se traduce directamente en un mejor rendimiento estructural. Las configuraciones circundantes optimizadas reducen el desplazamiento máximo en aproximadamente un 15–30% en comparación con la marquesina aislada. Los contornos de desplazamiento revelan un patrón de deformación más uniforme y menores concentraciones de tensión en la superficie de la membrana cuando hay estructuras de apantallamiento presentes.
Mecanismos de flujo
Las mejoras observadas pueden explicarse por la modificación del campo de viento alrededor de la marquesina de membrana. En el caso aislado, el flujo entrante incide directamente sobre la estructura, generando grandes diferencias de presión entre las regiones de barlovento y sotavento. Esto resulta en zonas de succión significativas y fuerzas aerodinámicas elevadas. Cuando se introducen estructuras circundantes, ocurren varios mecanismos aerodinámicos beneficiosos:
- Reducción de la velocidad del viento local mediante apantallamiento
- Disipación de la energía cinética antes de alcanzar la membrana
- Redistribución de los campos de presión alrededor de la marquesina
- Reducción de la separación del flujo y de la formación de vórtices
- Mitigación de las presiones pico de succión
Estos mecanismos contribuyen colectivamente a reducir las cargas de viento y las deformaciones estructurales.
Implicaciones de ingeniería
Los resultados demuestran que el entorno edificado circundante puede desempeñar un papel dominante en el comportamiento frente al viento de las estructuras de membrana tensada. Ignorar las estructuras vecinas puede llevar a una sobreestimación significativa de las cargas de viento y a un conservadurismo estructural innecesario. Para estructuras de membrana ubicadas en áreas urbanas, complejos de estadios, centros de transporte o campus arquitectónicos, las simulaciones CFD detalladas que tienen en cuenta el entorno circundante pueden proporcionar cargas de diseño más realistas y permitir ahorros sustanciales de material. Los hallazgos también resaltan la importancia de considerar el apantallamiento aerodinámico durante las primeras etapas de la planificación arquitectónica y urbana.
Conclusiones
Esta investigación demuestra la influencia significativa de las estructuras circundantes en la respuesta aerodinámica de las marquesinas de membrana tensada. Los principales hallazgos se pueden resumir de la siguiente manera:
- Las estructuras vecinas modifican sustancialmente el entorno eólico local
- Las fuerzas aerodinámicas se redujeron hasta en un 70% debido a los efectos de apantallamiento
- Los desplazamientos máximos de la membrana disminuyeron aproximadamente un 30%
- El entorno circundante puede utilizarse como una estrategia eficaz de control aerodinámico pasivo
- Las evaluaciones de ingeniería eólica basadas en CFD proporcionan información valiosa para optimizar las estructuras de membrana dentro de entornos urbanos complejos
El estudio confirma que la incorporación de las estructuras circundantes en los análisis de viento es esencial para obtener cargas aerodinámicas realistas y lograr diseños eficientes de sistemas de membrana tensada.
