Acceso a configuraciones globales
Los ajustes básicos para el cálculo de hormigón se gestionan en el diálogo 'Configuraciones globales'. Este diálogo es esencialmente independiente de la Norma que haya seleccionado en los datos base del modelo. Sin embargo, los valores predeterminados pueden diferir entre sí.

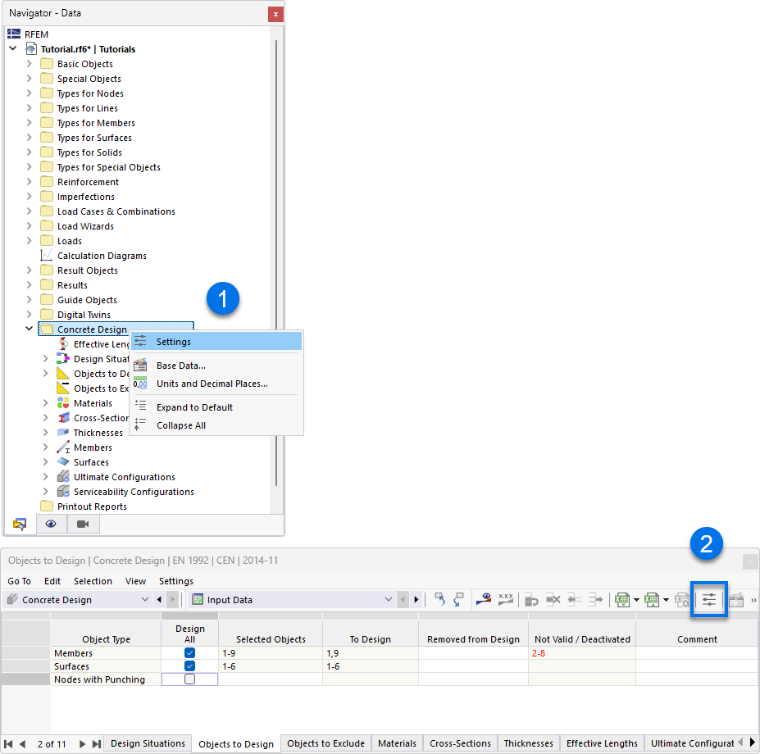

Puede acceder a las configuraciones globales de una de las siguientes maneras:
- Menú contextual en la entrada del navegador 'Cálculo de hormigón'
- Botón
en la barra de herramientas de las tablas para el cálculo de hormigón

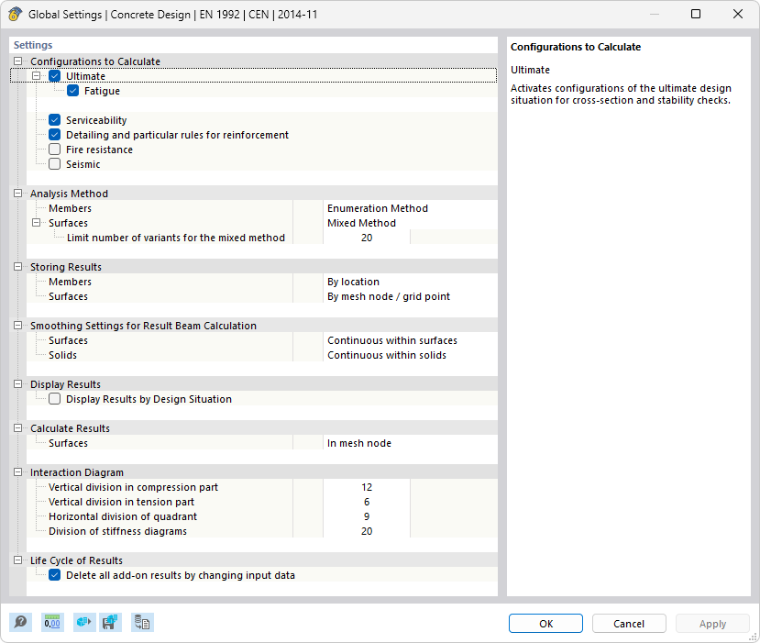

Configuraciones globales
Con el botón
puede restaurar la configuración predeterminada de la norma.
Configuraciones a calcular
Con las casillas de verificación puede controlar qué Configuración de cálculo se deben analizar en general. En el cálculo según EN 1992-1-1, las configuraciones para la 'Capacidad de carga' y el 'Estado límite de servicio' están activadas de forma predeterminada.
Método de cálculo
El 'Método de enumeración' está predefinido tanto para barras como para superficies. Como métodos de cálculo adicionales, están disponibles en la lista el 'Método envolvente' y el 'Método mixto'.
- Método de enumeración: Todas las combinaciones de cargas dentro de una situación de proyecto se calculan individualmente una tras otra. Esto generalmente conduce a los resultados más precisos, pero puede resultar en tiempos de cálculo mayores bajo ciertas circunstancias.
- Método envolvente: Primero se calculan los esfuerzos internos envolventes que resultan de los valores extremos para la situación de proyecto. Luego, la envolvente se utiliza para el cálculo. Esto generalmente conduce a un tiempo de cálculo más corto, pero bajo ciertas circunstancias puede resultar en un cálculo antieconómico en comparación con el método de enumeración.
- Método mixto: Se combinan los dos métodos descritos anteriormente. Aquí tiene la posibilidad de ajustar el 'Número de variantes' como valor límite en el que se cambia entre el método de enumeración y el método envolvente. Con el valor predeterminado de 20, el programa utiliza el método de enumeración siempre que el número de "variantes de resultados" sea menor que 20. Si el número de variantes dentro de una situación de proyecto es mayor o igual a 20, se aplica el método envolvente para ahorrar tiempo de cálculo. Puede realizar los ajustes por separado para barras y superficies.
Optimización - razón de tensiones máxima permitida (en preparación)
El concepto de cálculo se basa en un método de cálculo. Esto significa que usted especifica la sección y la armadura y el programa realiza los cálculos con estas especificaciones. Para el desarrollo futuro de RFEM y RSTAB, también está planificada la optimización de secciones y especificaciones de armadura. En este proceso, se busca un criterio de verificación específico o un grado de aprovechamiento para los cálculos individuales. También puede especificar un valor diferente de '1.00', que puede ser menor o mayor, para influir en el objetivo de optimización.
Guardar resultados
Puede determinar si para las barras se deben guardar los resultados para las posiciones x individuales de la barra ('Por posición') o solo para la barra en su totalidad ('Por objeto'). Esto último requiere menos tiempo, pero dificulta una evaluación detallada en las tablas de resultados.
Para las superficies, puede especificar si los resultados se deben guardar para cada nudo de malla de EF o punto de rejilla y cada cálculo ('Por posición') o si para cada cálculo solo se debe guardar el resultado de la posición determinante en la superficie ('Por objeto').
Configuraciones de suavizado para el cálculo de barras de resultados
Una Barra de resultados integra los esfuerzos internos de barras, superficies o sólidos. Para el cálculo en el add-on, puede controlar qué configuración de suavizado se aplica en la integración de los resultados. Las siguientes opciones están disponibles en la lista:
- Constante en elementos de malla
- Discontinuo
- Continuo dentro de superficies/sólidos (predeterminado)
- Continuo dentro de conjuntos de superficies/conjuntos de sólidos, de lo contrario dentro de superficies/sólidos
- Continuo dentro de todas las superficies/sólidos
Las diferentes opciones se describen en el capítulo Suavizado de resultados del manual de RFEM.
Mostrar resultados
La casilla de verificación controla si los resultados del cálculo se preparan para cada situación de proyecto. Está desactivada de forma predeterminada para que el trabajo en las tablas de resultados se pueda realizar sin largos tiempos de espera.
Calcular resultados
Con esta opción puede controlar si en el cálculo de las superficies se deben utilizar las posiciones de los nudos de malla de EF o de los puntos de rejilla (consulte el capítulo Resultados por superficie del manual de RFEM).
Las dos opciones de la lista se refieren a los resultados en las tablas y en los Detalle de verificación: Con ellas puede controlar si se emiten los valores de los nudos de malla o de los puntos de rejilla. La rejilla de las superficies representa una salida independiente de la malla de EF en puntos de resultados con distancias regulares (consulte el capítulo Superficies del manual de RFEM). Estas opciones no influyen en los resultados gráficos.

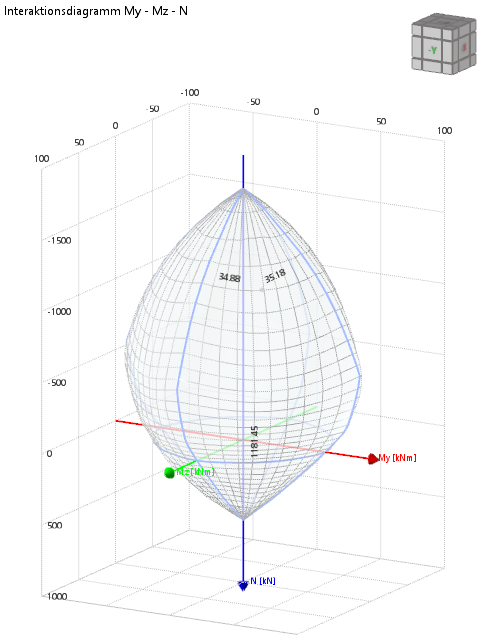

Diagrama de interacción
Aquí puede definir los parámetros que se deben utilizar para la representación de resultados de los detalles de verificación como Diagrama de interacción.
Ciclo de vida de los resultados
Los resultados del cálculo de hormigón se eliminan tan pronto como realice un cambio en los datos de entrada. Esto garantiza que el cálculo se base en las condiciones de contorno correctas. Sin embargo, en algunos casos puede ser útil conservar los resultados, por ejemplo, si desea ajustar la armadura existente y aún desea ver los resultados del cálculo anterior, es decir, la armadura no cubierta. En este caso, desactive la casilla de verificación para evitar el recálculo completo de los resultados del hormigón.
