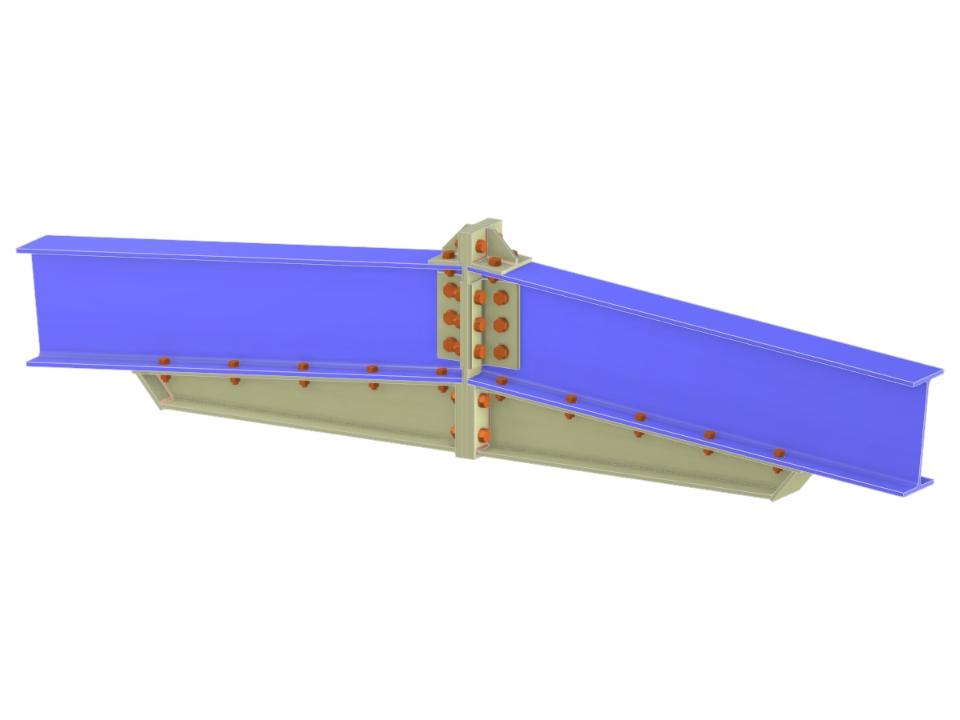

该模型表示一个螺栓连接的刚性梁拼接节点，其特点是角钢连接件和支托通过螺栓固定在梁的下翼缘上，并彼此通过等截面端板连接。该节点配置为屋脊节点，采用具有相同截面的工字形型钢。该配置通过端板、加劲肋托架和下部支托的组合来增大螺栓连接组件的力臂，从而传递较大的弯矩和剪力。此拼接适用于在连接点处需要实现连续梁效应的应用场合。
梁拼接采用角钢连接件、底部加腋及支架
| 节点数目： | 3 |
| 线的数目 | 2 |
| 杆件数目： | 2 |
| 面的数目： | 0 |
| 实体数目 | 0 |
| 荷载工况数目 | 4 |
| 荷载组合数目 | 3 |
| 结果组合数目 | 1 |
| 总重量 | 0,170 t |
| 翘曲区域尺寸 | 4.000 x 0.200 x 0.000 m |
