006304
10.9.2026

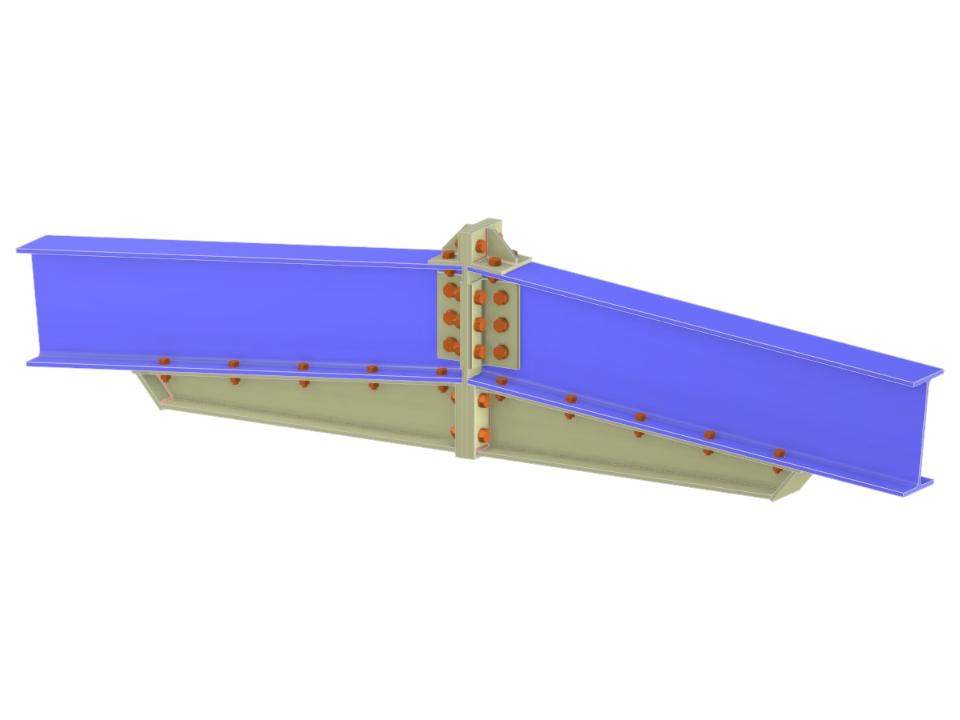

Tento model představuje šroubované tuhé připojení styku nosníku s příchytkami a náběhy šroubovanými ke spodní přírubě nosníků, které jsou navzájem spojeny přes celovou koncovou desku. Připojení je konfigurováno jako hřebenové připojení s použitím I-profilů se shodnými průřezy. Konfigurace je navržena tak, aby přenášela významné ohybové momenty a smykové síly kombinací koncových desek, příchytky s žebrem a spodního náběhu, čímž se zvětší rameno šroubovaného sestavení. Tento styk je vhodný pro aplikace, kde je v místě připojení vyžadován spojitý efekt nosníku.


(0)
0 z 5 hvězdiček
5 hvězdiček 0
4 hvězdičky 0
3 hvězdičky 0
2 hvězdičky 0
1 hvězdička 0

Příložka nosníku pomocí úhelníků, spodní náběh a konzola

Počet uzlů 3
Počet linií 2
Počet prutů 2
Počet ploch 0
Počet těles 0
Počet zatěžovacích stavů 4
Počet kombinací zatížení 3
Počet kombinací výsledků 1
Celková hmotnost 0,170 t
Rozměry (metrické) 4,000 x 0,200 x 0,000 m
Rozměry (imperiální) 13.12 x 0.66 x 0 feet

Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
