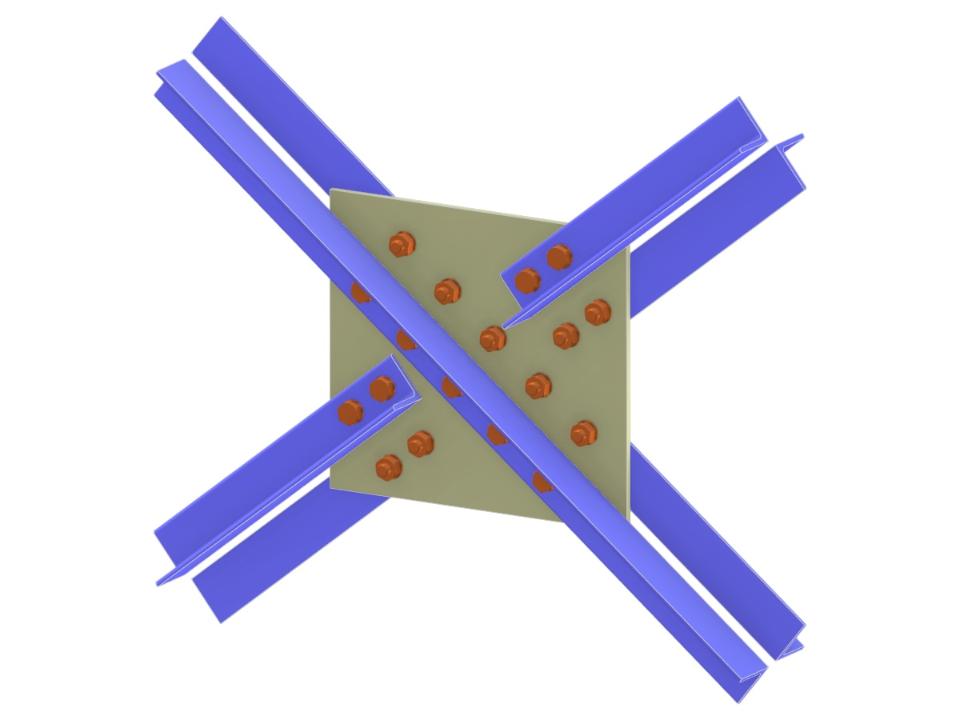

该模型展示了一个交叉对角布置的支撑系统，采用节点板通过螺栓连接固定。它突出了带星形角钢组合截面的螺栓X形节点构造，提供了结构稳定性。节点板螺栓连接到连续对角线上；非连续对角线再螺栓连接到节点板上。这种设计方法在工程中常用于增强刚度和荷载分布。
支撑 X 型节点 | 对角与对角通过节点板连接
| 节点数目： | 5 |
| 线的数目 | 3 |
| 杆件数目： | 3 |
| 面的数目： | 0 |
| 实体数目 | 0 |
| 荷载工况数目 | 4 |
| 荷载组合数目 | 8 |
| 结果组合数目 | 0 |
| 总重量 | 0,123 t |
| 翘曲区域尺寸 | 2.500 x 2.000 x 0.000 m |
您可以下载该结构分析模型来进行专业练习，或者用于您的工程项目。 但是我们不保证模型的准确性或完整性，也不承担任何责任。
