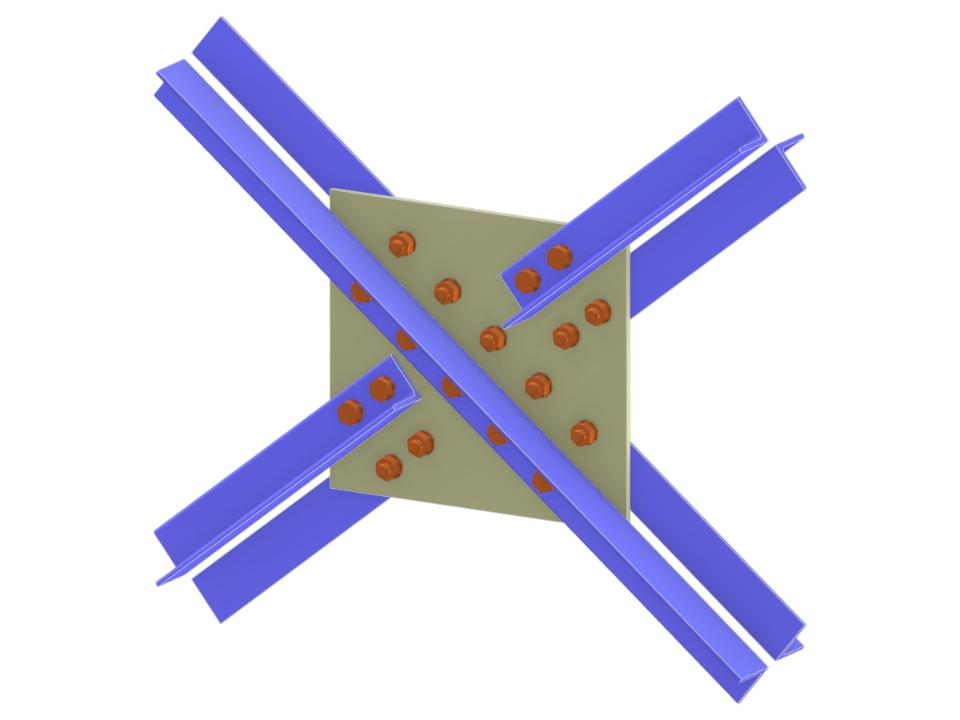

Dieses Modell zeigt ein aussteifendes System mit sich kreuzenden Diagonalen, die mit einem Knotenblech und Schraubverbindungen befestigt sind. Es stellt eine geschraubte X-Knotenkonfiguration mit sternförmig angeordneten Winkelprofilen dar, die strukturelle Stabilität bietet. Das Knotenblech wird an die durchgehende Diagonale geschraubt; die nicht durchgehenden Diagonalen werden dann an das Knotenblech geschraubt. Dieses Bemessungskonzept wird im Ingenieurwesen häufig verwendet, um die Steifigkeit und Lastverteilung zu verbessern.
Aussteifender X-Knoten | Diagonal-zu-Diagonal-Verbindung über Lasche
| Anzahl Knoten | 5 |
| Anzahl Linien | 3 |
| Anzahl Stäbe | 3 |
| Anzahl Flächen | 0 |
| Anzahl Volumenkörper | 0 |
| Anzahl Lastfälle | 4 |
| Anzahl Lastkombinationen | 8 |
| Anzahl Ergebniskombinationen | 0 |
| Gesamtgewicht | 0,123 t |
| Abmessungen (metrisch) | 2,500 x 2,000 x 0,000 m |
| Abmessungen (imperial) | 8.2 x 6.56 x 0 feet |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
