Эта модель представляет собой систему структурных связей, состоящую из перекрестных диагоналей с фасонками и пластинами-накладками (язычками). X-образное узловое соединение использует болтовые накладки и включает полые профили, в частности, круглые полые сечения (КПС). Конструктивное решение, направленное на эффективность и устойчивость, обеспечивает оптимальную передачу нагрузок и поддержку.

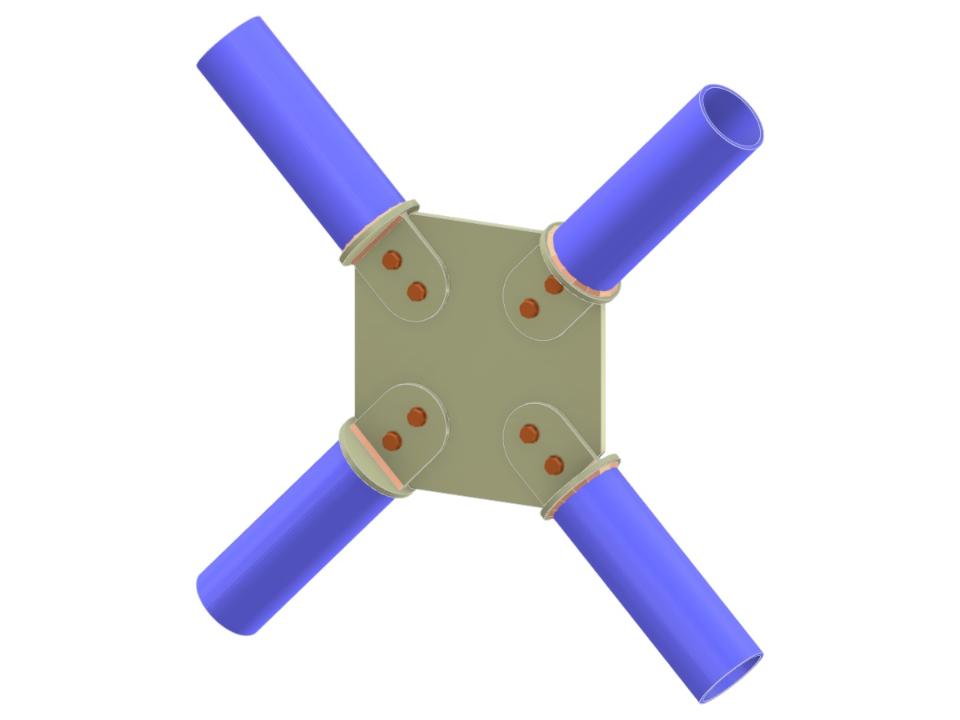

Связь Х-Узел | Соединение Диагональ-К-Диагонали Через Косынку и Пластину с Выступом
| Количество узлов | 5 |
| Количество линий | 4 |
| Количество стержней | 4 |
| Количество поверхностей | 0 |
| Количество тел | 0 |
| Количество загружений | 0 |
| Количество сочетаний нагрузок | 0 |
| Количество расчетных сочетаний | 0 |
| Общий вес | 0,025 t |
| Размеры (метрические) | 0,740 x 0,740 x 0,000 m |
| Размеры (имперские) | 2.43 x 2.43 x 0 feet |
