Эта модель демонстрирует узловое соединение, в котором балка соединена с полкой колонны с помощью выносной торцевой пластины и консоли. Оно включает как ребра жёсткости колонны, так и защемлённую балку, собранные на болтовых соединениях. Такая схема идеально подходит для обеспечения дополнительной опоры и устойчивости в несущих каркасах, гарантируя надёжную передачу нагрузки и повышенную жёсткость.

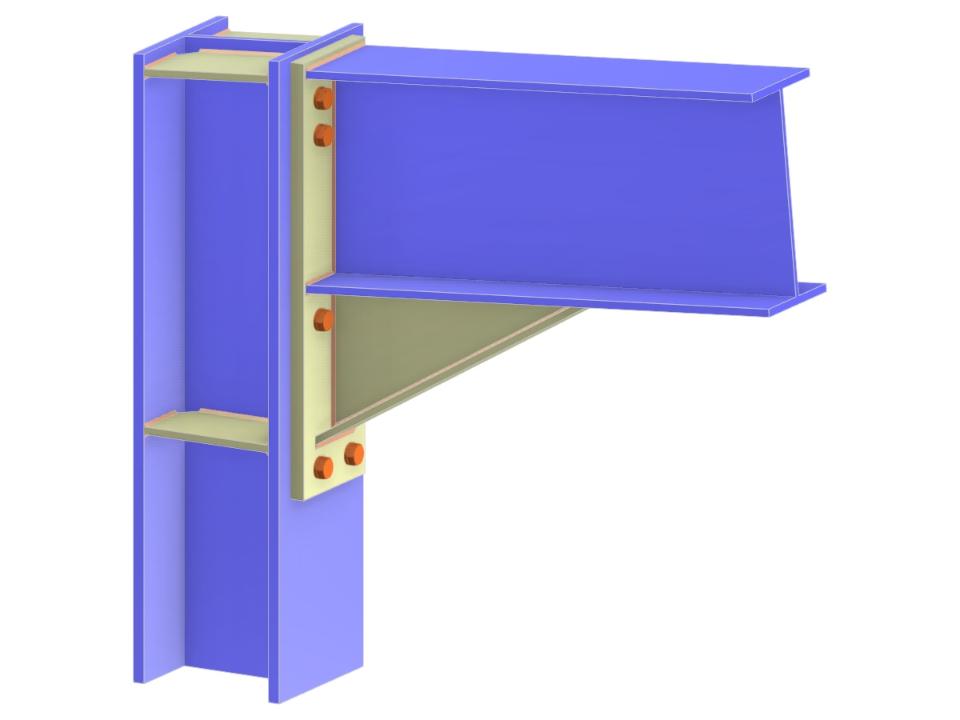

Соединение балки с полкой колонны через удлинённую торцевую пластину и подкос
| Количество узлов | 3 |
| Количество линий | 2 |
| Количество стержней | 2 |
| Количество поверхностей | 0 |
| Количество тел | 0 |
| Количество загружений | 0 |
| Количество сочетаний нагрузок | 0 |
| Количество расчетных сочетаний | 0 |
| Общий вес | 0,081 t |
| Размеры (метрические) | 0,817 x 0,761 x 0,000 m |
| Размеры (имперские) | 2.68 x 2.5 x 0 feet |
