В диалоговом окне Конфигурация расчёта на огнестойкость выполняются основные настройки для расчёта стержней и поверхностей на огнестойкость («расчёт в условиях пожара»). Здесь задаётся, как долго объекты должны противостоять воздействию пожара и какие стороны сечения или поверхности подвергаются воздействию огня.
Концепция конфигураций расчёта описана в разделе Расчёт деревянных конструкций. Конфигурации расчёта на огнестойкость также согласованы с нормативом, заданным в базовых данных модели для расчёта деревянных конструкций.
Стержни

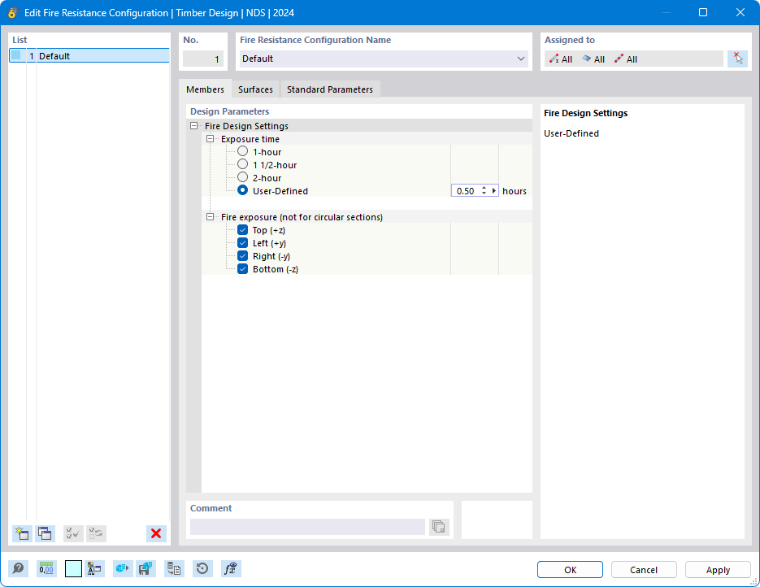

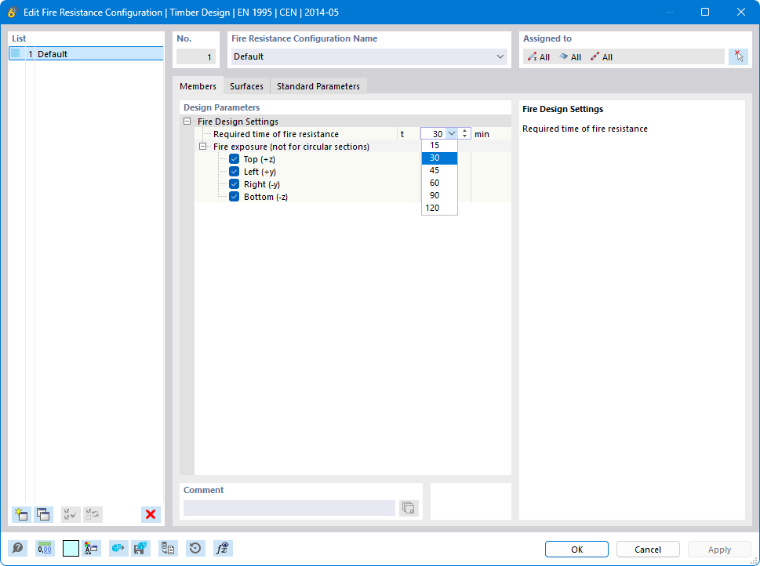

На вкладке Стержни выполняются настройки для расчёта стержней и блоков стержней на огнестойкость.
В настоящее время расчёт ограничен простыми прямоугольными сечениями
и круглыми сечениями
. Для всех остальных типов сечений выводится сообщение об ошибке.
Требуемая продолжительность огнестойкости / продолжительность воздействия
Задайте, как долго стержни должны противостоять пожару и как долго действует воздействие пожара. Для некоторых нормативов предлагаются варианты типовых требований. Продолжительность воздействия пожара можно также задать вручную.
Воздействие пожара
С помощью флажков можно управлять тем, какие стороны сечения подвергаются воздействию огня.
Для круглого сечения
определение подверженности огню не имеет значения, так как сечение редуцируется по всему периметру.
Обугливание вследствие продолжительности воздействия пожара и подверженности сечения огню приводит к остаточному сечению, по которому выполняется проверка согласно соответствующему нормативу.
Поверхности

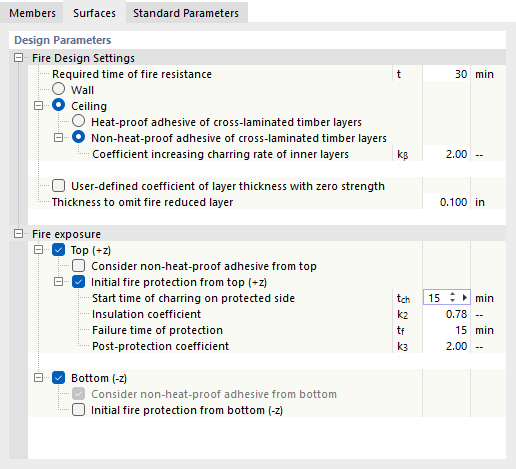

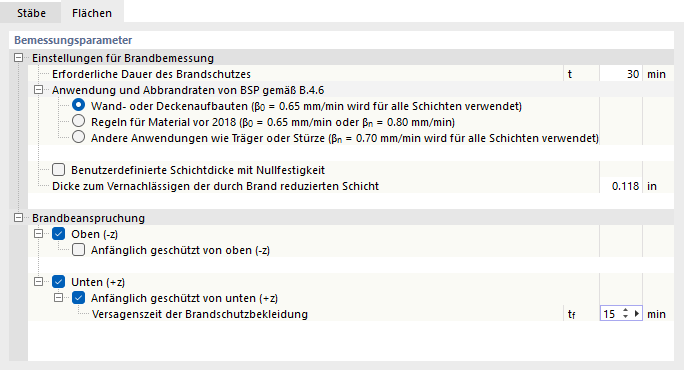

На вкладке Поверхности выполняются настройки для расчёта поверхностей на огнестойкость.
Настройки для расчёта на огнестойкость
Задайте, как долго поверхности должны противостоять пожару и как долго действует воздействие пожара. При расчёте по EN 1995-1-2 [1] можно указать, происходит ли пожар у стены или у перекрытия, а также имеется ли в каждом случае термостойкий клеевой шов между слоями CLT (брусковой клееной древесины). При термостойком клеевом шове обугливание происходит линейно. Если клеевой шов не является термостойким, принимается ступенчатый ход обугливания.
'Толщина, которой можно пренебречь для слоя, уменьшенного в результате пожара', определяет минимальную толщину слоя для расчёта: слой учитывается только в том случае, если его остаточная толщина после обугливания больше заданного значения. Более тонкие остаточные слои не учитываются.
Воздействие пожара
Укажите, какая сторона (стороны) поверхности подвергается воздействию огня. Поверхность 'Верхняя (-z)' — это отрицательная сторона поверхности (то есть противоположная локальной оси z), поверхность 'Нижняя (+z)' — положительная сторона поверхности.
С помощью флажков 'Изначально защищена сверху/снизу' можно задать, защищена ли поверхность от воздействия огня определёнными мероприятиями, например облицовкой из гипсокартонных плит. Если это так, укажите соответствующие параметры, например время разрушения противопожарной облицовки. Оно описывает момент, с которого воздействие пожара начинает действовать для поверхности.

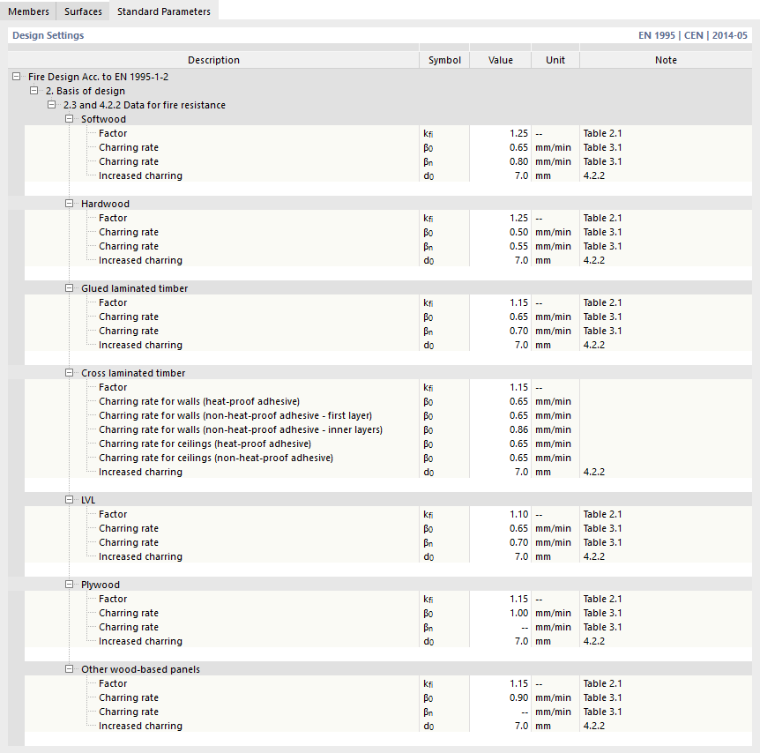

Параметры норматива

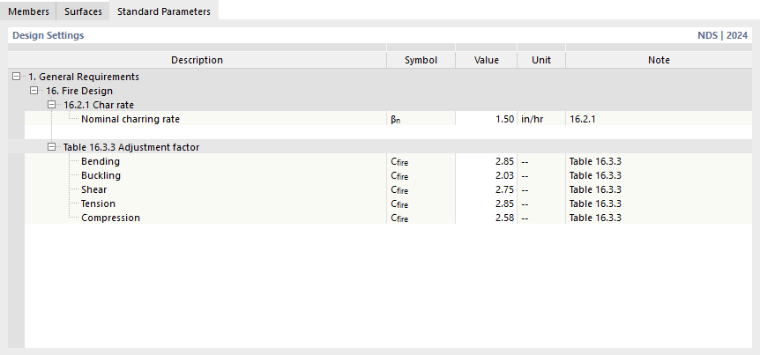

Вкладка Параметры норматива управляет параметрами, зависящими от норматива.
Здесь можно проверить и при необходимости скорректировать скорости обугливания, коэффициенты или поправочные коэффициенты.
Расчётная ситуация для пожара

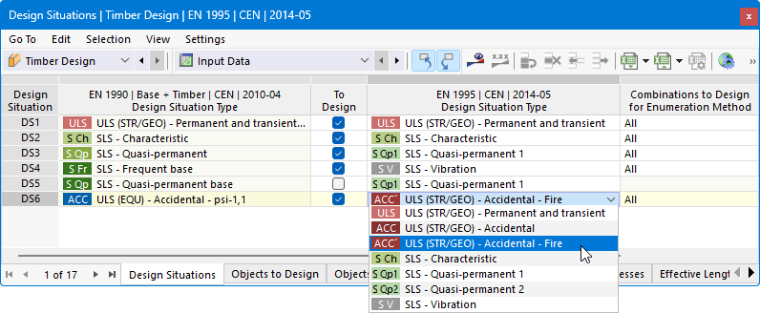

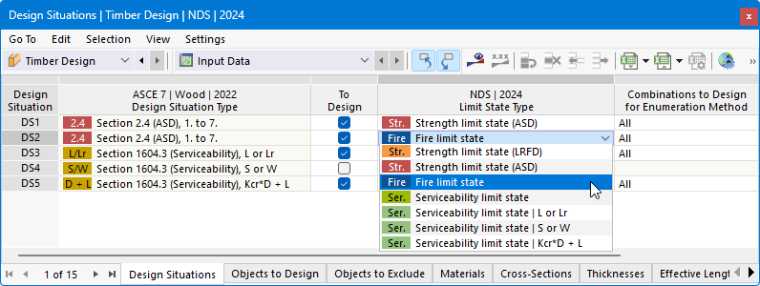

Для расчёта в случае пожара на стороне расчёта должна быть выбрана расчётная ситуация или тип предельного состояния с обозначением Пожар. Если это не так, расчёт в условиях пожара не выполняется! Поэтому назначьте подходящий тип в таблице Bemessungssituationen.

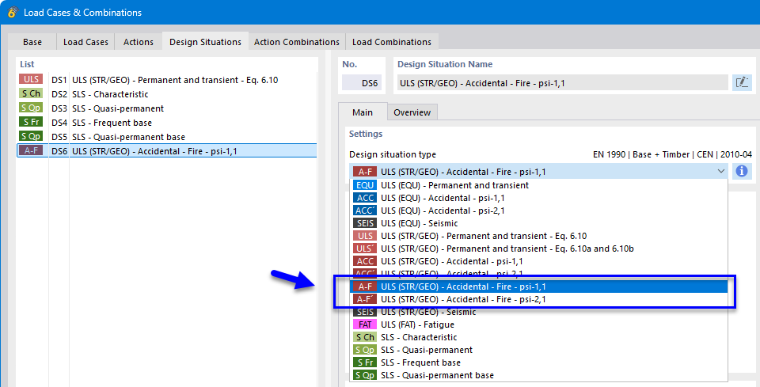

Если расчётная ситуация для случая пожара была создана в диалоговом окне RFEM Случаи нагрузки и сочетания, тип устанавливается по умолчанию соответствующим образом.
