Class 4 Sections According to CSA S16

Начиная с версии RFEM 6.10.0009, стержни с сечениями класса 4 можно рассчитывать по CSA S16 (2014 и 2019) [1].
Для стержней, у которых и стенка, и полки относятся к классу 4, расчёт выполняется в соответствии с CSA S136-16 [2].

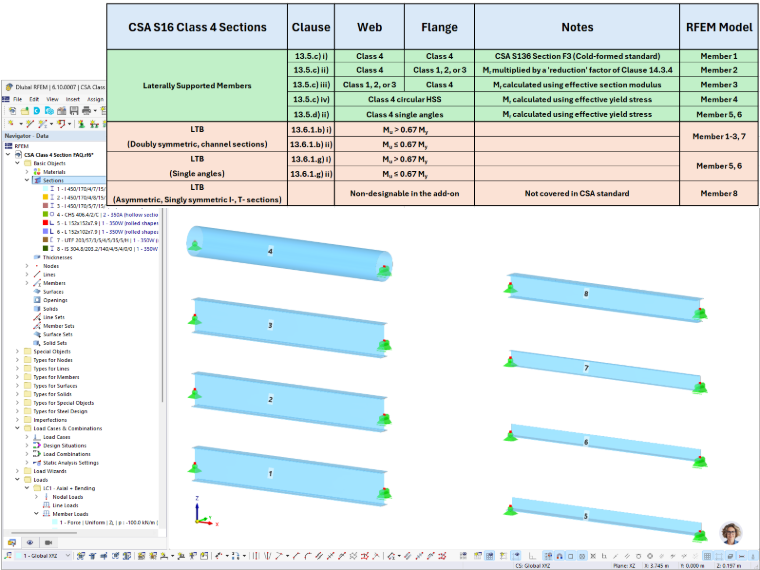

Обзор, иллюстрирующий подход к расчёту для различных сечений класса 4, приведён на изображении 1.

1 Сводка сечений класса 4

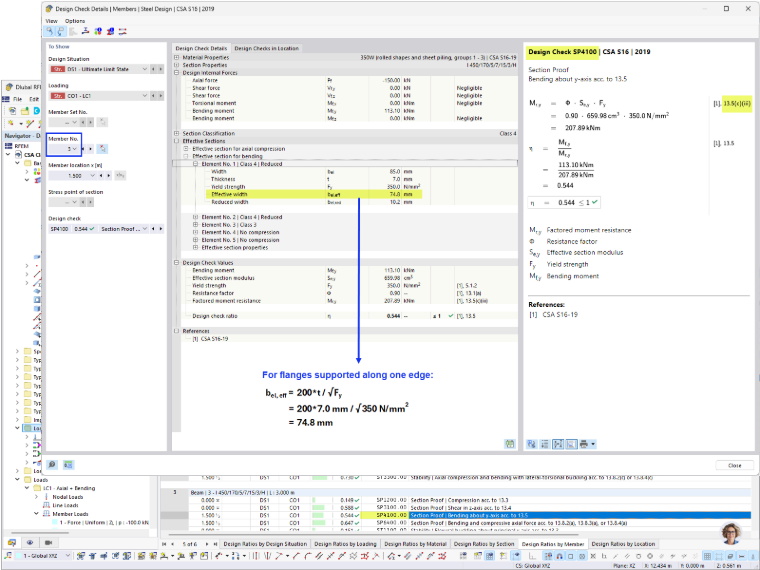

На изображении 2 представлен пример расчёта расчётного момента сопротивления M_r с использованием эффективного момента сопротивления сечения.

2 Расчёт модуля эффективного сечения

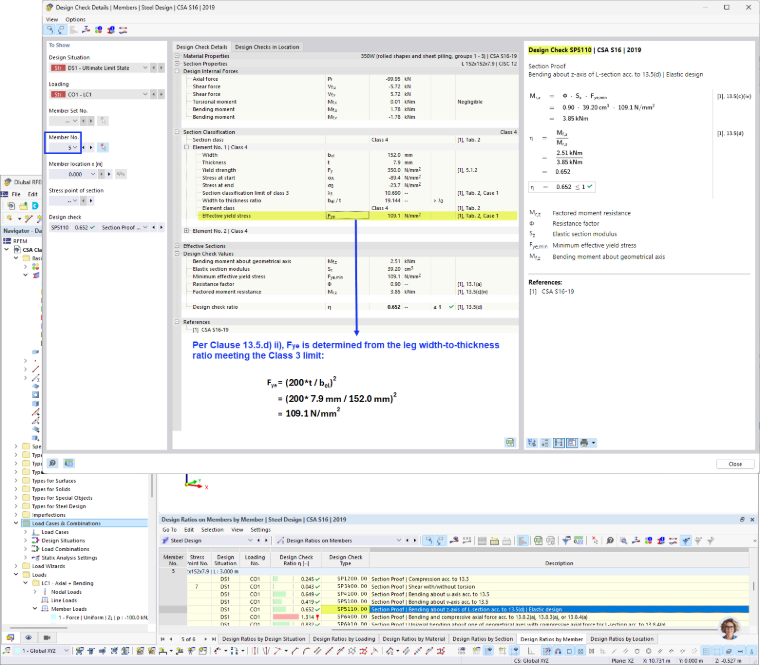

На изображении 3 показан пример расчёта расчётного момента сопротивления M_r с использованием эффективного предела текучести.

3 Вычисление эффективного напряжения течения

1x

0x

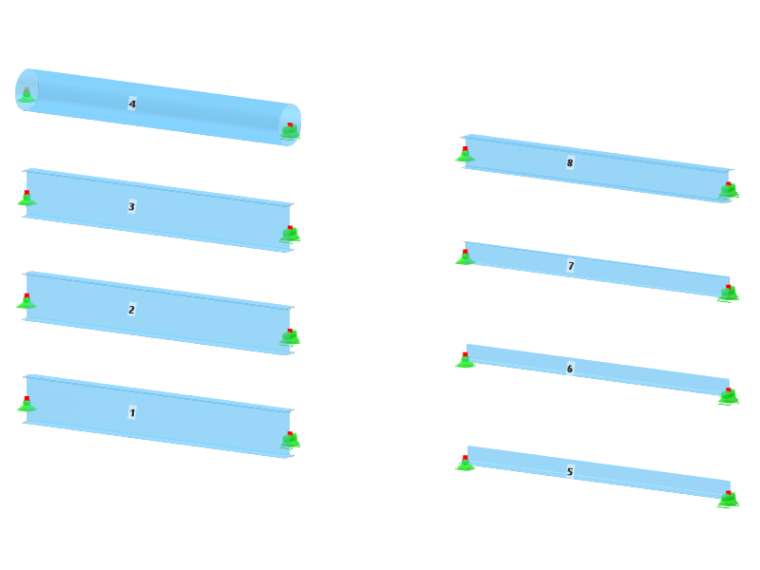

Расчёт элемента класса 4 по CSA S16
