Сжатое соединение между поверхностями: Linienfreigabe für Wandverbindung

Данный тип соединения можно создать с помощью линейного высвобождения. In Abbildung 1 sehen Sie ein Beispielmodell, wo Wand 1 nur Druckkräfte an Wand 2 übertragen soll.

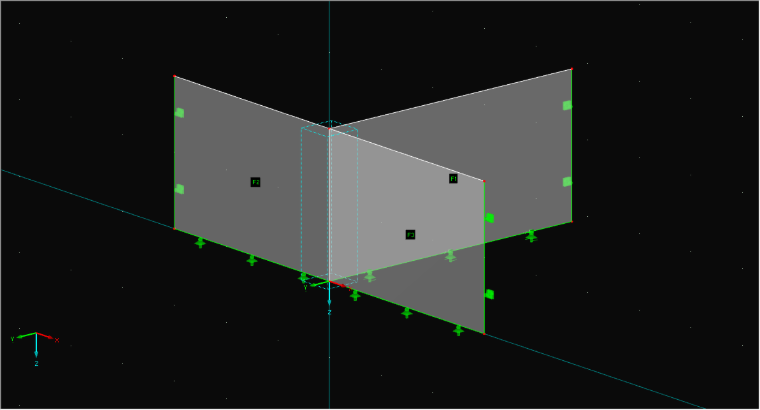

1 Пример модели для «наклонной» стены

Zuerst wird der Dialog zum Anlegen einer Linienfreigabe geöffnet (Abb. 2). Im Dialog (Abb. 3) wählt man nun die Linien für die Freigabe und den Typ. Der Typ muss ebenfalls angelegt werden. Das Koordinatensystem der Linie gibt die Richtung vor, sodass als Freigabe "Falls vy positiv" gewählt werden muss (Abb. 4).

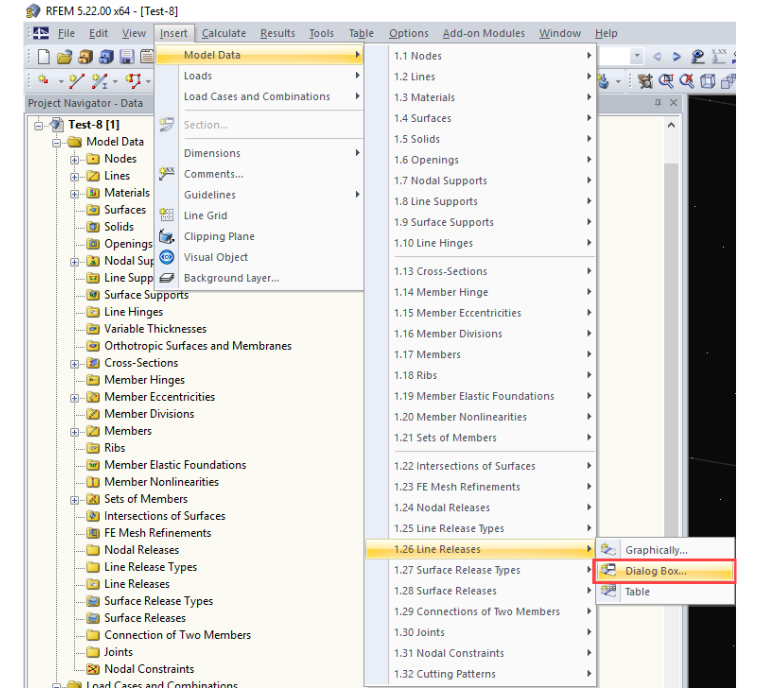

2 Открытие диалогового окна для высвобождения линии

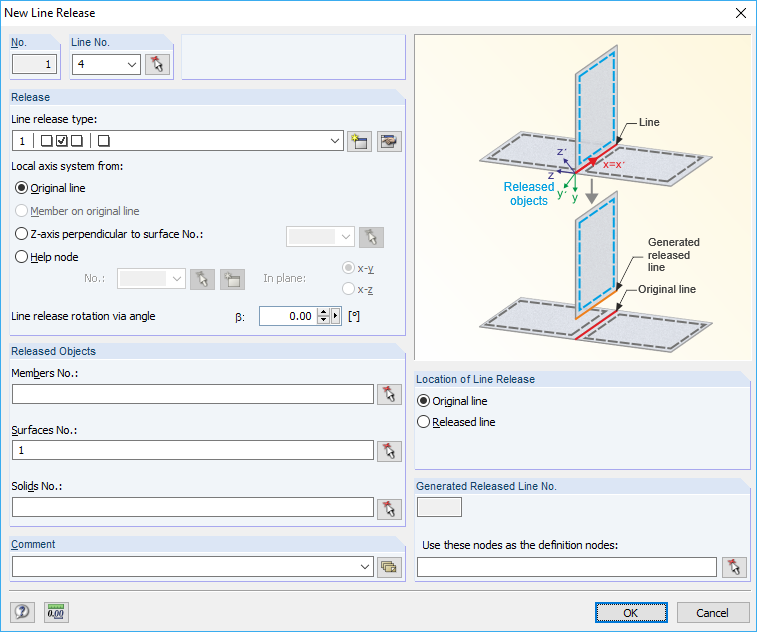

3 Диалоговое окно «Высвобождение новой линии»

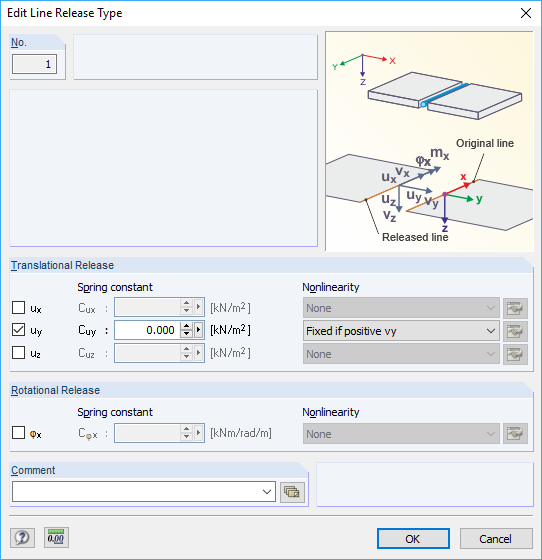

4 Диалоговое окно «Изменить тип высвобождения линии»

Abbildung 5 und 6 zeigen nun in zwei Lastfällen, wie die Linienfreigabe wirkt.

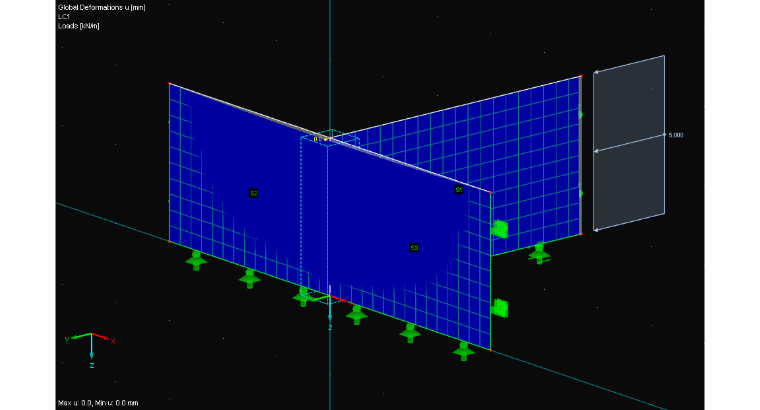

5 Передача силы сжатия от стены

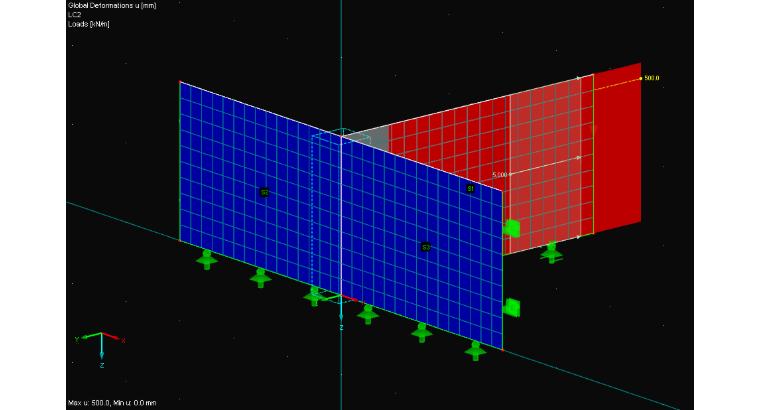

6 Разрушение стены при растяжении
