При последующем делении балки с изменяемыми размерами поперечного сечения простое изменение размеров для начала и конца балки больше невозможно. Из-за возникших промежуточных узлов для каждого сегмента стержня необходимо рассчитывать новое поперечное сечение. Чтобы не делать это вручную, рекомендуется удалить стержни. При этом следует учитывать, что удаляются только выбранные стержни, а не их узлы. После этого новый стержень можно снова смоделировать от начала до конца балки и подключить к промежуточным узлам с помощью инструмента «Соединить стержни».

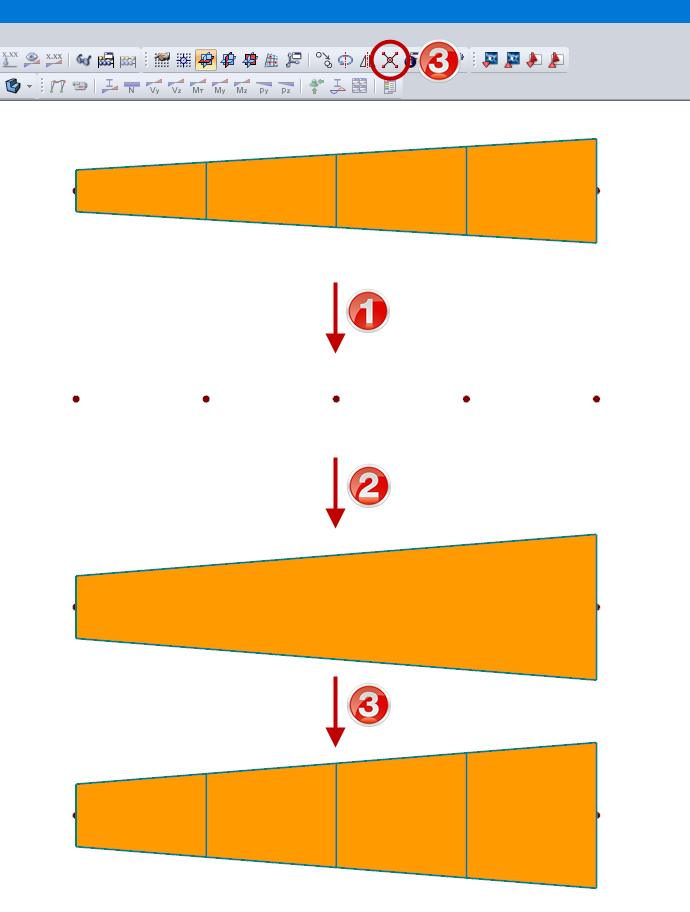

Резюме (см. рисунок 1):
- Удалить стержни (узлы должны остаться)
- Вставить новый стержень от начала до конца балки
- Соединить стержень с промежуточными узлами
В RSTAB стержни всегда должны быть соединены друг с другом в узле.

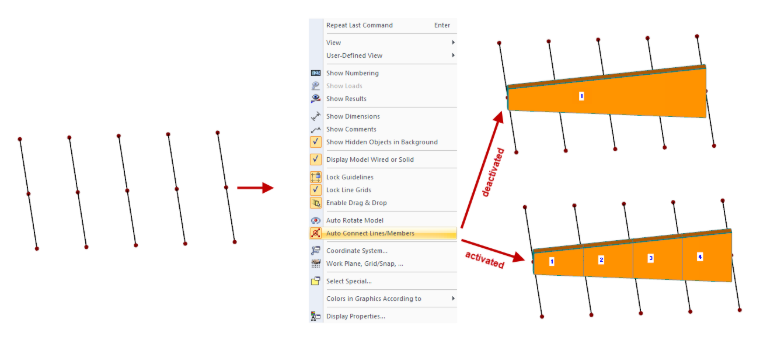

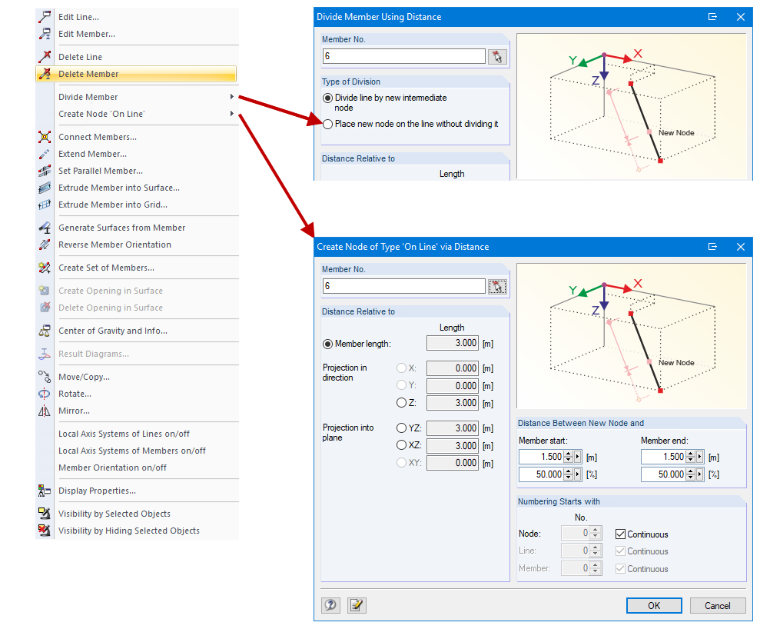

В RFEM это не обязательно, так как здесь узел также может лежать на линии, не разделяя при этом стержень (см. рисунок 2). Таким образом, достаточно изменить поперечное сечение в начале и конце балки. Если промежуточные узлы (к которым уже присоединены стержни) уже существуют, а балка переменного сечения должна быть создана в RFEM только впоследствии, рекомендуется отключить опцию «Автоматически соединять стержни» (см. рисунок 3). После этого стержень можно создать без делений в промежуточных узлах.
