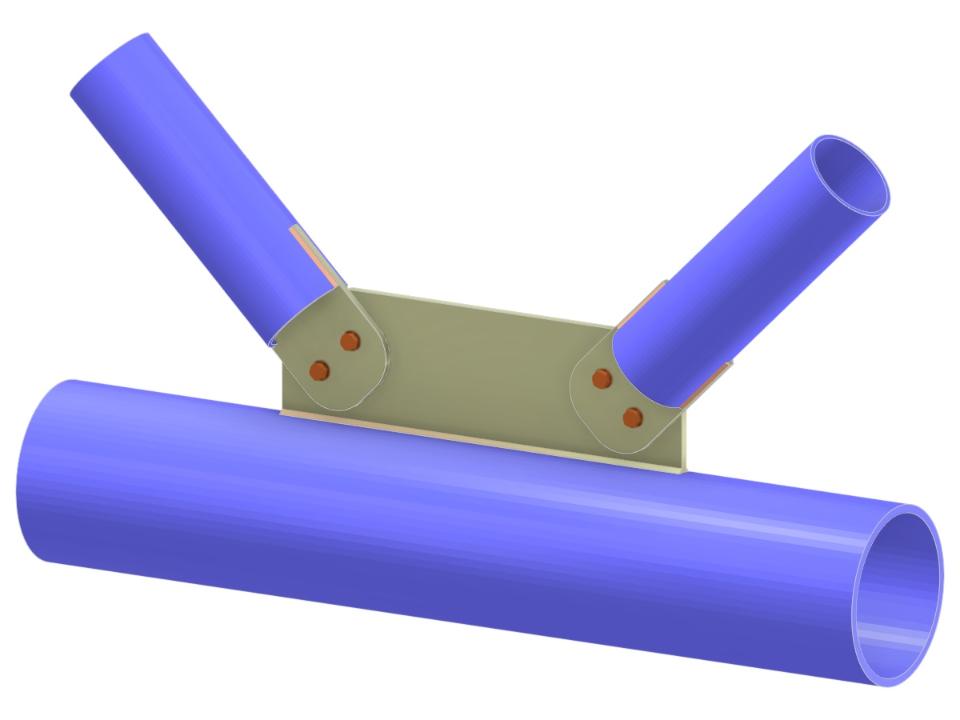

Este modelo apresenta uma treliça com uma configuração de junta K utilizando chapas de gusset e chapas de ligação com entalhes fixadas por parafusos. A montagem inclui seções transversais tubulares com seções tubulares circulares (CHS), eficientemente projetadas para uma distribuição de carga ideal. A integração estruturada dos elementos diagonais e dos banzos demonstra um desempenho avançado de juntas em engenharia estrutural.
Treliça K-Joint | Ligação de Diagonais a Banzo via Chapa de Gusset e Lingueta
| Número de nós | 5 |
| Número de linhas | 4 |
| Número de barras | 4 |
| Número de superfícies | 0 |
| Número de sólidos | 0 |
| Número de casos de carga | 0 |
| Número de combinações de cargas | 0 |
| Número de combinações de resultados | 0 |
| Peso total | 0,081 t |
| Dimensões (métricas) | 1,160 x 0,510 x 0,000 m |
| Dimensões (imperiais) | 3.81 x 1.67 x 0 feet |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
