Questo modello presenta un traliccio con una configurazione a giunto a K che utilizza fazzoletti e piastre di lingua intagliate fissate da bulloni. L'assieme include sezioni trasversali cave con sezioni cave circolari (CHS), progettate in modo efficiente per una distribuzione ottimale del carico. L'integrazione strutturata di elementi diagonali e correnti dimostra prestazioni avanzate dei giunti nell'ingegneria strutturale.

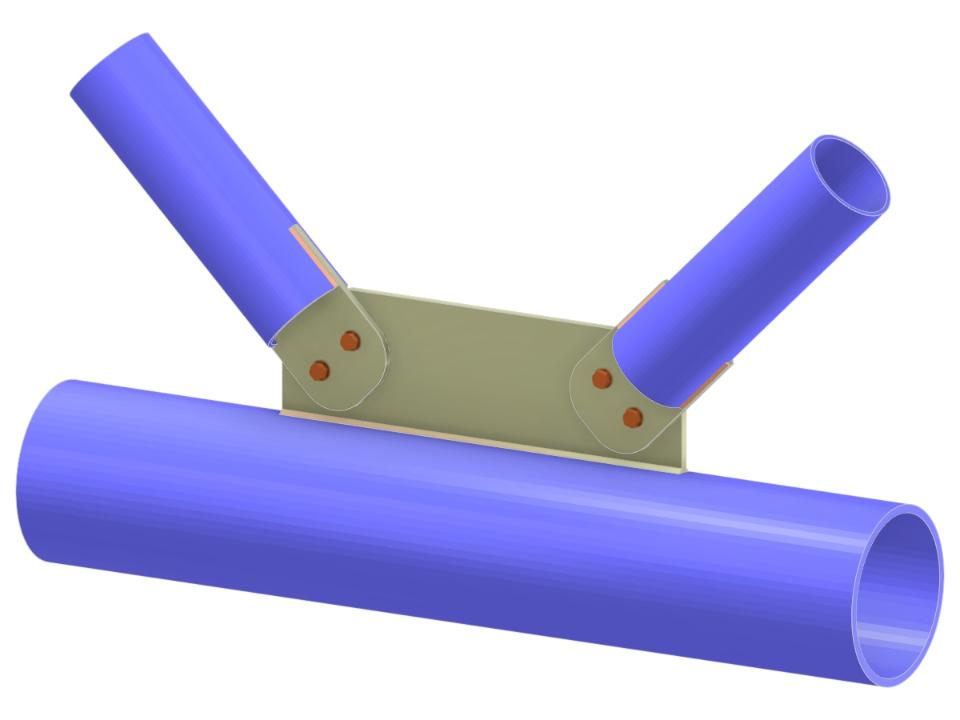

Giunto K a traliccio | Collegamento delle diagonali alla corda tramite piastra di nodo e piastra a linguetta
| Numero di nodi | 5 |
| Numero di linee | 4 |
| Numero di aste | 4 |
| Numero di superfici | 0 |
| Numero di solidi | 0 |
| Numero di casi di carico | 0 |
| Nr. di combinazioni di carico | 0 |
| Nr. di combinazioni di risultati | 0 |
| Peso totale | 0,081 t |
| Dimensioni (metriche) | 1.160 x 0.510 x 0.000 m |
| Dimensioni (imperiali) | 3.81 x 1.67 x 0 feet |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
