Anzeige von Hilfslinien im Navigator - Daten Exibição de Linhas auxiliares no Navegador - Dados

Por que, no navegador – dado, todas as linhas auxiliares são arquivadas sob a entrada "XY"?

Resposta:

As linhas auxiliares são sempre criadas no plano de trabalho atualmente definido. A orientação do plano de trabalho determina o plano no qual a linha auxiliar é criada.

Num sistema de coordenadas global, estão disponíveis os planos XY, YZ e XZ.

Num sistema de coordenadas definido pelo utilizador, podem ser utilizados os planos UV, VW e UW.

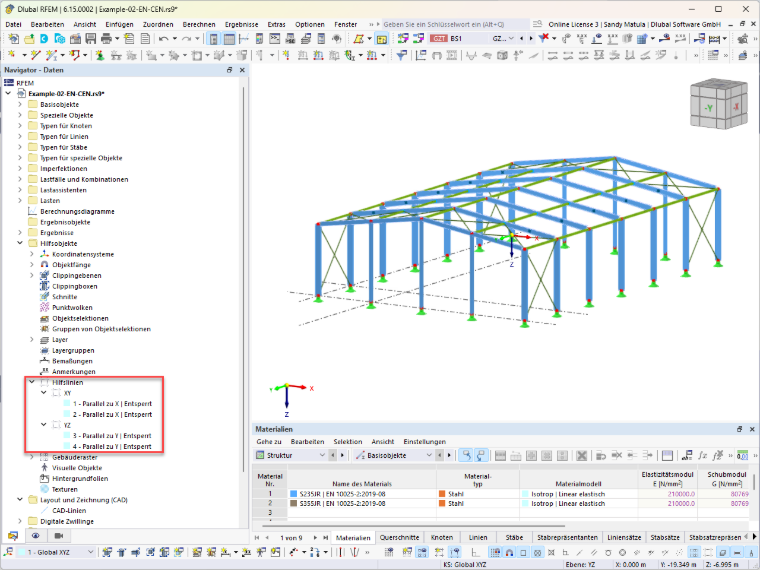

Modelo com diferentes linhas auxiliares nos planos XY e YZ.
Modelo com linhas auxiliares XY e YZ
