Como é que posso selecionar no RSTAB o lado das barras ligadas excentricamente em que a articulação é efetiva?

Q: Como é que posso selecionar no RSTAB o lado das barras ligadas excentricamente em que a articulação é efetiva?

Para articulações de barra com o sistema de referência relativo aos eixos locais da barra, a articulação é definida directamente no início ou no fim da barra. Soll das Gelenk direkt am Knoten wirken, muss das Bezugssystem auf das globale Achsensystem bezogen definiert werden.

Question

Como &#233; que posso selecionar no RSTAB o lado das barras ligadas excentricamente em que a articula&#231;&#227;o &#233; efetiva?

Accepted Answer

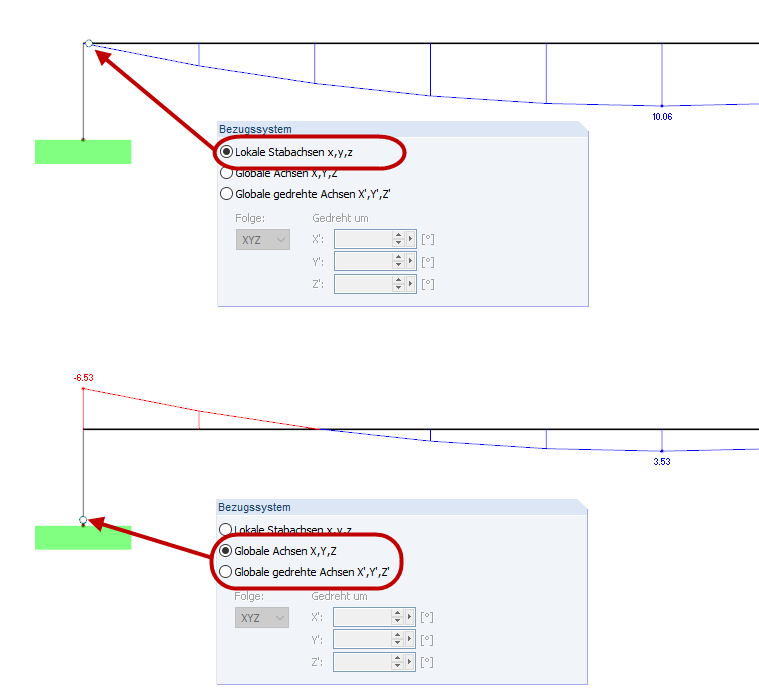

Para articula&#231;&#245;es de barra com o sistema de refer&#234;ncia relativo aos eixos locais da barra, a articula&#231;&#227;o &#233; definida directamente no in&#237;cio ou no fim da barra. Soll das Gelenk direkt am Knoten wirken, muss das Bezugssystem auf das globale Achsensystem bezogen definiert werden.

Seleção do lado da articulação para barras ligadas excentricamente

Como é que posso selecionar no RSTAB o lado das barras ligadas excentricamente em que a articulação é efetiva?
