Dimensionamento de Superfície Conforme Normas AISC, ADM e CSA

Normas dos EUA (AISC 360 e ADM)

Os parâmetros de dimensionamento de superfície são definidos na Configuração de resistência tanto para o dimensionamento de aço quanto de alumínio. Para se alinhar com a metodologia de dimensionamento da AISC, as tensões são separadas em componentes normais e de corte. Os fatores de resistência correspondentes para LRFD e os fatores de segurança para ASD também são fornecidos (Imagem 1).

Para o aço, está disponível a opção de realizar o dimensionamento de deformação plástica para superfícies com modelo de material plástico. A extensão limite recomendada ε_pl,lim é de 50 ‰.

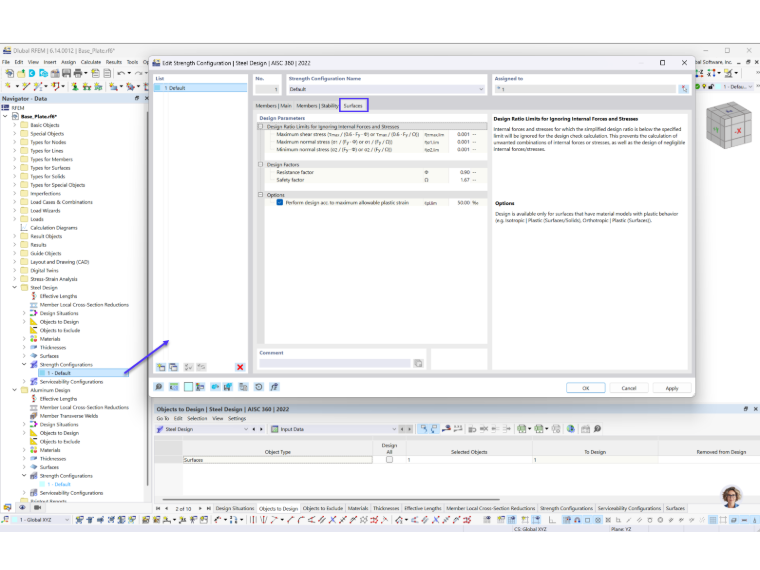

1 Configuração de Resistência de Superfície

As tensões máximas são comparadas com a tensão de cedência do material, incluindo os fatores de dimensionamento aplicáveis (Imagem 2).

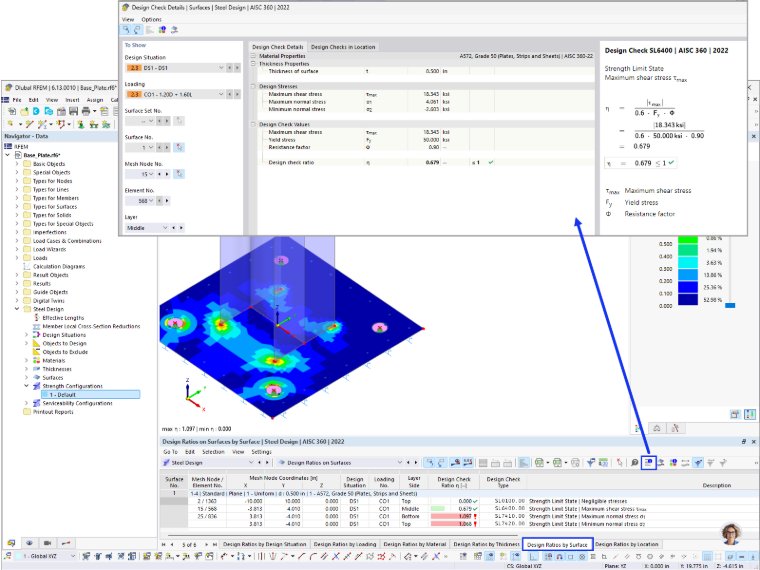

2 Relações de cálculo segundo a AISC por superfície

Normas Canadiana (CSA S16 e CSA S157)

Os parâmetros de dimensionamento de superfície são apresentados na Configuração de estado limite último tanto para o dimensionamento de aço quanto de alumínio. As tensões são avaliadas utilizando a tensão equivalente de von Mises (Imagem 3).

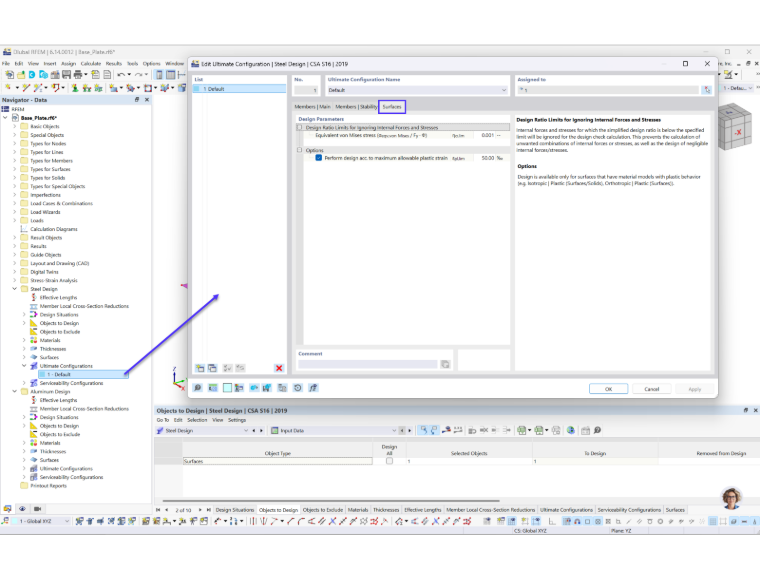

3 Configuração Final

A tensão máxima é comparada com a tensão de cedência do material, com um fator de resistência, Φ = 0,90 aplicado (Imagem 4).

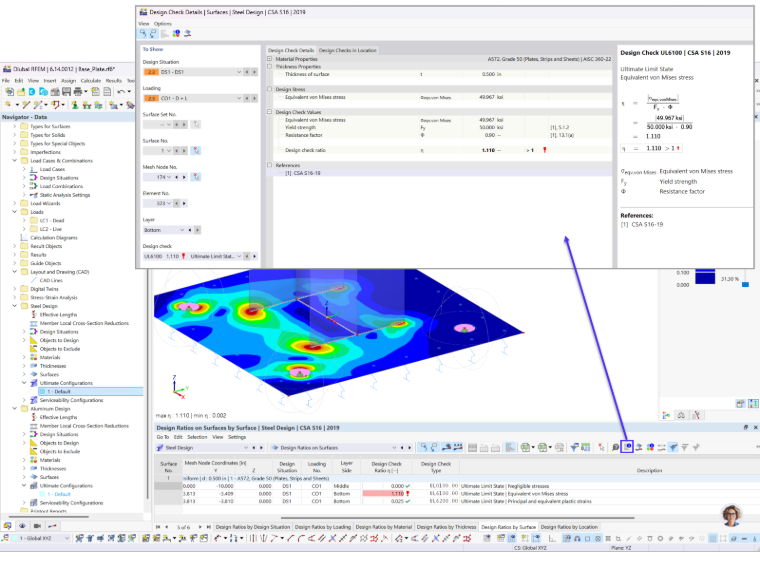

4 Relações de dimensionamento por superfície
