Návrh plochy podle norem AISC, ADM a CSA

Normy USA (AISC 360 a ADM)

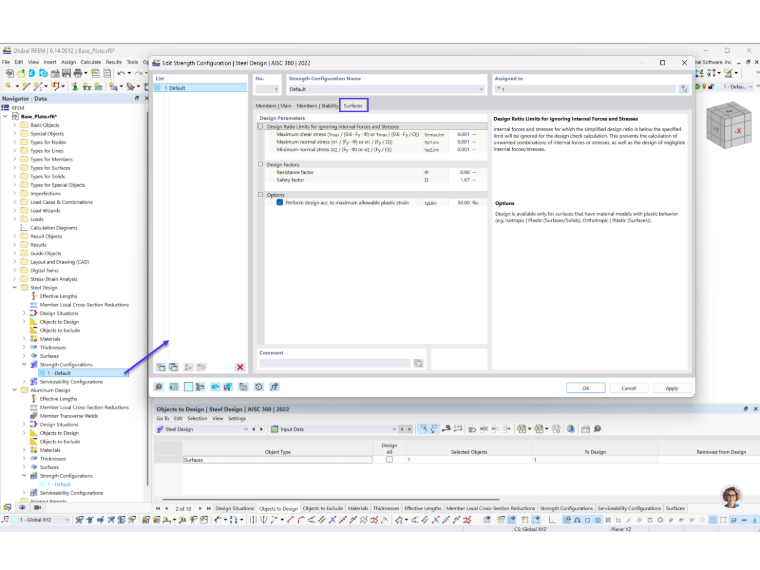

Parametry návrhu povrchů se definují v Konfiguraci pevnosti pro návrh oceli i hliníku. V souladu s metodikou AISC se napětí rozdělují na normálové a smykové složky. Také jsou uvedeny příslušné součinitele spolehlivosti pro metodu LRFD a součinitele bezpečnosti pro metodu ASD (Obrázek 1).

Pro ocel je k dispozici možnost provést návrh plastického přetvoření pro povrchy s plastickým materiálovým modelem. Doporučené mezní přetvoření ε_pl,lim je 50 ‰.

1 Konfigurace pevnosti plochy

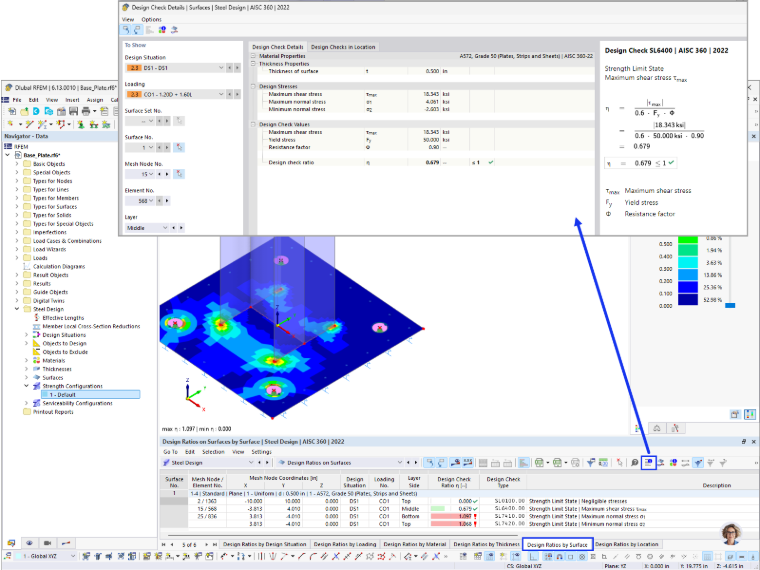

Maximální napětí se porovnávají s mezí kluzu materiálu, včetně příslušných návrhových součinitelů (Obrázek 2).

2 Využití podle AISC po plochách

Kanadské normy (CSA S16 a CSA S157)

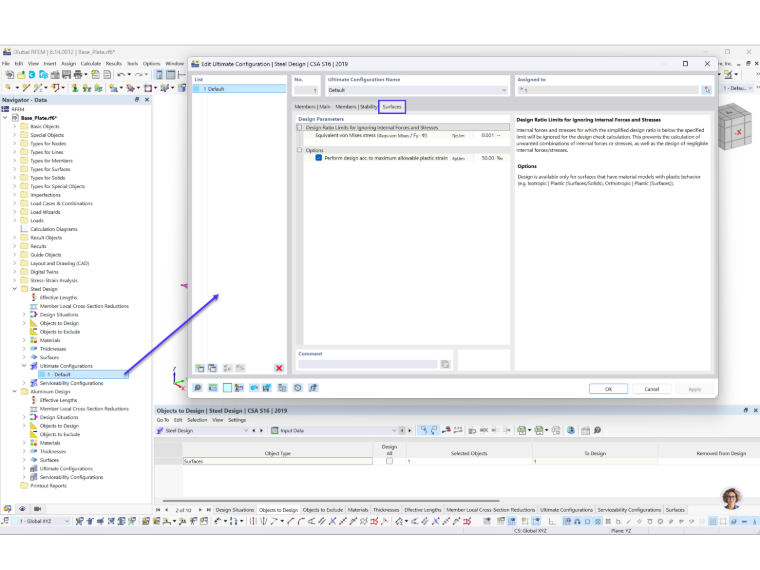

Parametry návrhu povrchů se uvádějí v Mezní konfiguraci pro návrh oceli i hliníku. Napětí se vyhodnocují pomocí ekvivalentního von Misesova napětí (Obrázek 3).

3 Ultimate Configuration

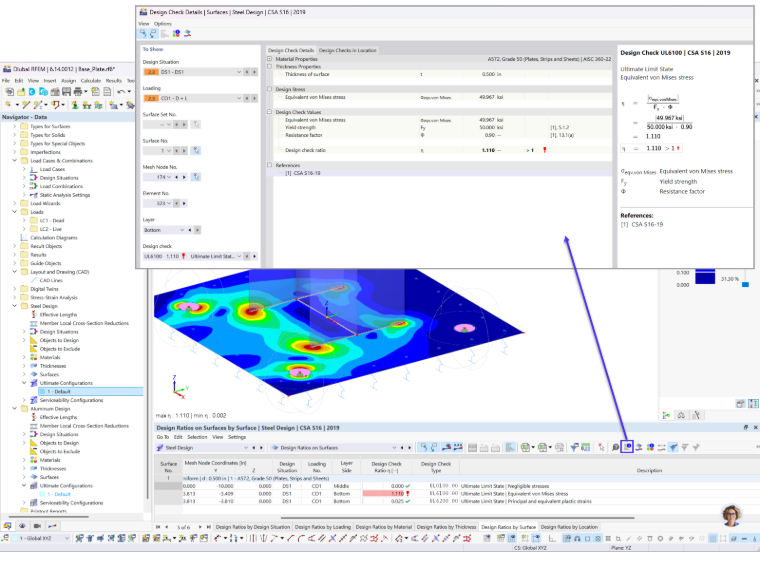

Maximální napětí se porovnává s mezí kluzu materiálu, s použitím součinitele spolehlivosti Φ = 0,90 (Obrázek 4).

4 CSA - Stupeň využití po ploše
