Fundamenty betonowe

Projektowanie geotechniczne i konstrukcyjne płyt fundamentowych, fundamentów kielichowych i blokowych według Eurokodu, ACI 318 i IBC – wszystko w jednym rozwiązaniu.

Wyraźna zielona ikona pobierania na ciemnym tle stanowi wizualny wyróżnik rozpoczynania pobrań. Pobierz 90-dniową bezpłatną wersję trial Skontaktuj się z naszym działem sprzedaży

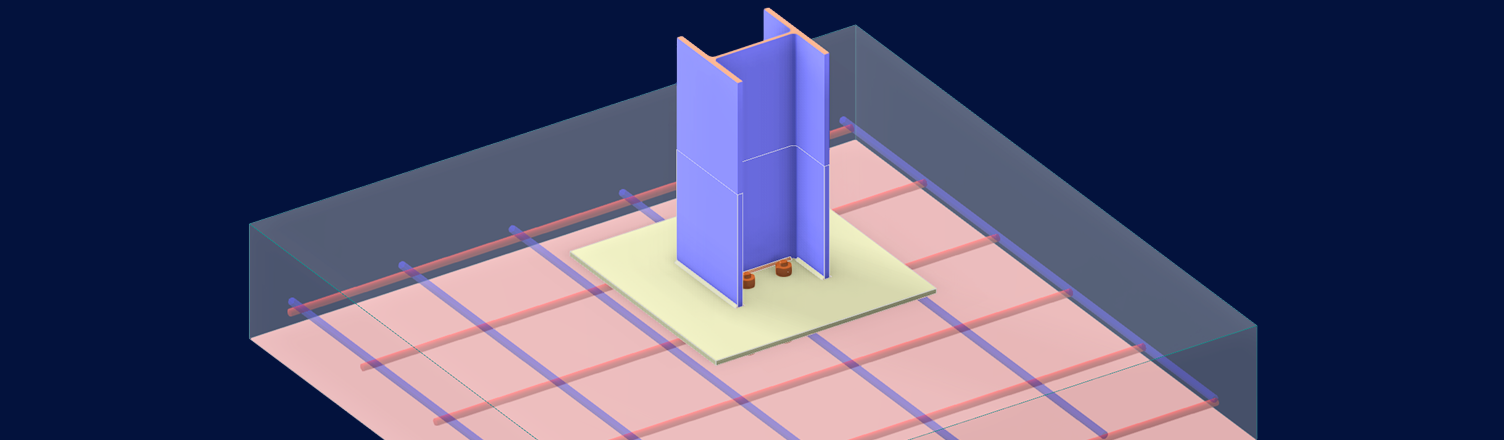

Concrete Foundation Add-on for RFEM 6 | Hero Banner Image Concrete Foundation Add-on for RFEM 6 | Hero Banner Image

Odkryj Fundamenty betonowe
dla RFEM 6

Projektuj fundamenty bezpośrednio w modelu RFEM 6, bez eksportowania danych lub przełączania się między programami.

Rozszerzenie łączy obliczenia geotechniczne według Eurokodu 7, takie jak projektowanie nośności, poślizgu i stateczności na obrót, z projektowaniem konstrukcji żelbetowych według Eurokodu 2. Obciążenia są przenoszone automatycznie, a każdy etap projektowania jest udokumentowany krok po kroku w protokole.

  • Projektowanie stóp fundamentowych bezpośrednio w modelu
  • Uwzględnianie parametrów podłoża bezpośrednio w projektowaniu fundamentów
  • Określanie parcia na grunt i naprężeń kontaktowych
  • Projektowanie nośności, poślizgu, wyporu i stateczności na obrót według Eurokodu 7 i IBC
  • Wymiarowanie wymaganego zbrojenia fundamentu
  • Automatyczne przenoszenie obciążeń z modelu RFEM
  • Dokumentacja analizy geotechnicznej i konstrukcyjnej w jednym protokole

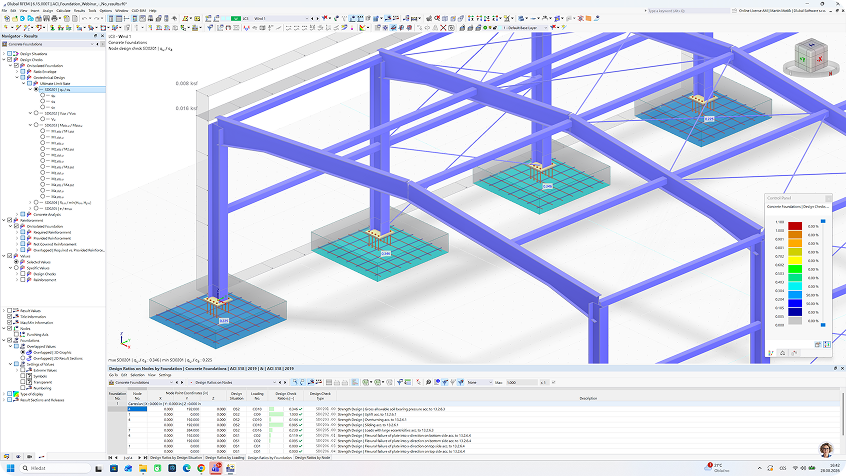

Stopień wykorzystania izolowanych stóp fundamentowych w RFEM 6 z listą kontrolną ACI 318 dla parcia gruntu, wyporu, wywrócenia i poślizgu

Najważniejsze korzyści

Cztery powody, dla których inżynierowie uzupełniają swój przepływ pracy w RFEM 6 o projektowanie fundamentów.

Wszystkie kontrole obliczeń w jednym modelu

Projektowanie nośności, poślizgu oraz stateczności na obrót jest przeprowadzane równolegle z projektowaniem konstrukcji betonowych.

Automatyczne przekazywanie obciążeń

Obciążenia słupów pochodzą bezpośrednio z modelu, bez konieczności ręcznego transferu danych.

Rzeczywiste warunki podłoża

Dane dotyczące podłoży warstwowych uzyskane z profili odwiertów są bezpośrednio wykorzystywane w analizie geotechnicznej.

Weryfikowalna dokumentacja

Wszystkie dane wejściowe i wyniki są zawarte w protokole z obliczeń, gotowe do weryfikacji.

Przypadki zastosowania

Obciążenia słupów powinny być bezpiecznie przenoszone na podłoże, przy jednoczesnym spełnieniu wymogów geotechnicznych i konstrukcyjnych. Można to sprawdzić bezpośrednio w programie RFEM 6.

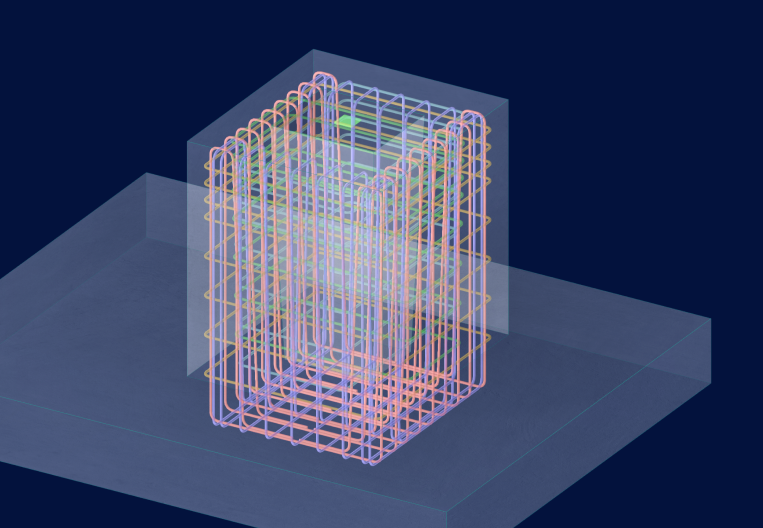

Rozszerzenie Fundament betonowy – Obraz poglądowy fundamentu typu bucket Rozszerzenie Fundament betonowy – Obraz poglądowy fundamentu typu bucket
Stopy fundamentowe słupów w konstrukcjach przemysłowych i halach

Projektowanie stóp fundamentowych słupów stalowych i żelbetowych pod dużymi obciążeniami pionowymi i poziomymi bezpośrednio w modelu RFEM oraz generowanie kompletnej dokumentacji wszystkich istotnych kontroli obliczeń.

Fundamenty pod budynki biurowe i komercyjne

Automatyczne przenoszenie obciążeń słupów z modelu konstrukcyjnego oraz przeprowadzanie analizy geotechnicznej i wymiarowania konstrukcyjnego fundamentów bez ręcznego transferu danych.

Projektowanie fundamentów z dużymi momentami

Definiowanie wpływu mimośrodów i momentów na parcie gruntu oraz naprężenia w fundamencie i tworzenie weryfikowalnej dokumentacji projektowej.

Fundamenty na podłożu wielowarstwowym

Analiza stóp fundamentowych na podstawie profili otworów wiertniczych z gruntów wielowarstwowych i uwzględnianie różnych parametrów gruntu w analizie geotechnicznej, w celu realistycznego projektowania fundamentów.

Funkcje produktu

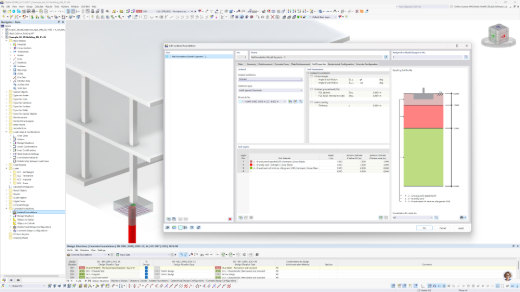

Definiowanie wielowarstwowego otworu wiertniczego w rozszerzeniu Fundamenty betonowe z tabelą warstw gruntu i wynikowym profilem gruntu rysowanym w RFEM 6

Profile otworów wiertniczych

Definiowanie profili otworów wiertniczych specyficznych dla danego terenu z gruntów wielowarstwowych i zapisywanie odpowiednich parametrów gruntu bezpośrednio w modelu. RFEM wykorzystuje te informacje do analizy geotechnicznej fundamentów. Rzeczywiste warunki podłoża mogą być w ten sposób integrowane z projektowaniem fundamentów w sposób przejrzysty i identyfikowalny.

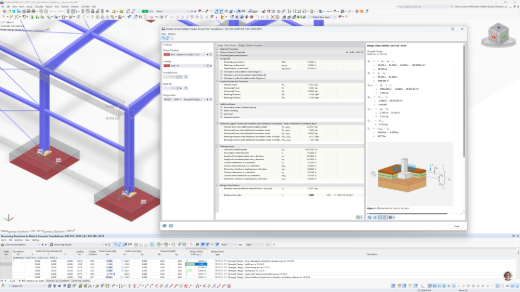

Okno szczegółów sprawdzenia projektowego w RFEM 6 pokazujące pełne wyprowadzenie wzoru i odniesienie do normy dla sprawdzenia na wyciąganie stopy pojedynczej

Analiza geotechniczna

Definiowanie odpowiednich parametrów gruntu i kombinacji obciążeń dla wymiarowania fundamentów. Rozszerzenie przeprowadza analizy geotechniczne zgodnie z Eurokodem 7 i IBC bezpośrednio w modelu RFEM, zapewniając przejrzyste wyniki w protokole.

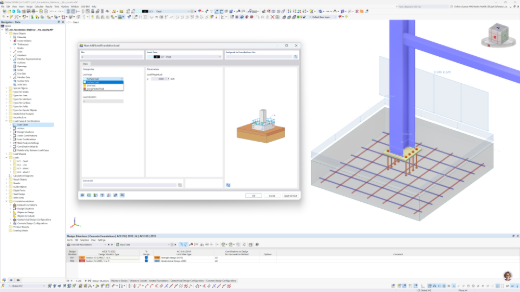

Dodatkowe obciążenia fundamentu

Dodatkowe obciążenia fundamentu

Uwzględnij dodatkowe oddziaływania, takie jak przykrycie gruntem, obciążenia powierzchniowe i inne obciążenia fundamentu, bezpośrednio w wymiarowaniu. Obciążenia te są integrowane z obliczeniami fundamentu i oceniane wraz z obciążeniami konstrukcji, co umożliwia szczegółową symulację realistycznych sytuacji obciążeniowych w modelu.

Pokaż wszystkie funkcje

Zobacz w praktyce: Darmowe webinarium z plikiem modelu

Projektowanie stopy fundamentowej według ACI 318-19

Przegląd konstrukcji, wprowadzanie danych stopy, obciążenia i kombinacje obciążeń, wyniki obliczeń oraz integracja wymiarowania blachy podstawy. Model prezentacyjny jest dostępny do śledzenia.

Obejrzyj webinarium

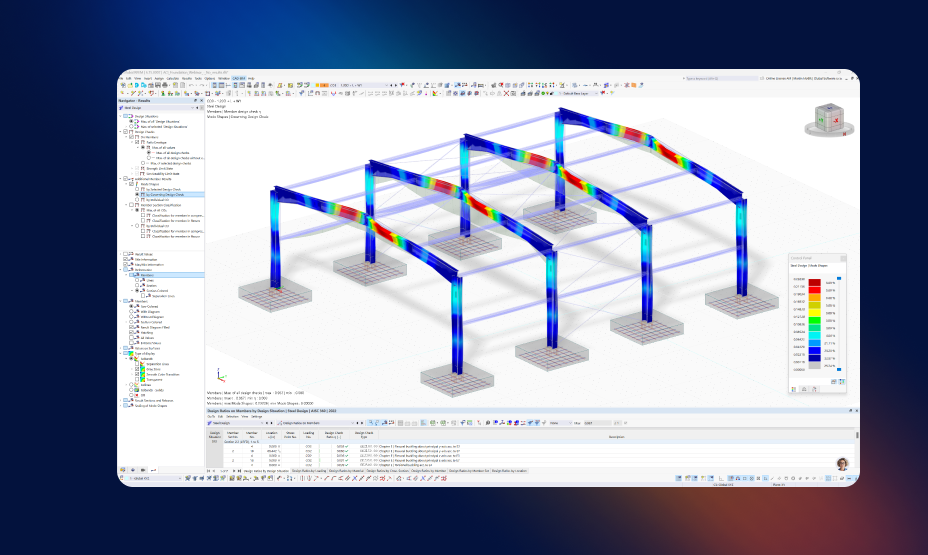

Analiza konstrukcji ramy stalowej ze stopami fundamentowymi zaprojektowanymi przy użyciu rozszerzenia Projektowanie konstrukcji betonowych w RFEM 6, z przedstawieniem gradientów kolorystycznych stopnia wykorzystania Analiza konstrukcji ramy stalowej ze stopami fundamentowymi zaprojektowanymi przy użyciu rozszerzenia Projektowanie konstrukcji betonowych w RFEM 6, z przedstawieniem gradientów kolorystycznych stopnia wykorzystania
Co mówią nasi użytkownicy?

RFEM oszczędza mi mnóstwo czasu i wysiłku. Obliczam szerokości rys i zbrojenie w tym samym środowisku, zamiast przełączać się między różnymi narzędziami.

Hassan Syed
Hassan Syed nts Ingenieurgesellschaft mbH

Dane i wyniki pozostają widoczne i edytowalne, co minimalizuje efekt „czarnej skrzynki”. Potwierdziło to naszą decyzję o wyborze RFEM.

Portret Philippe'a Piron z Global Design Technology
Philippe Piron Global Design Technology

Szablony wymiarowania są przejrzyste i podają dokładne szczegóły kryteriów kontroli obliczeń oraz odpowiednie odniesienia do norm.

Cédric Dubois Skyray

Dane wejściowe i wyniki są przedstawiane w przejrzysty i edytowalny sposób, a generowanie raportu można w dużym stopniu dostosować do wymagań klienta.

Sébastien Crésiel, Norma BET
Sébastien Cresiel Norma BET

RFEM jest zdecydowanie naszym ulubionym oprogramowaniem do analizy. Jesteśmy pod wrażeniem pracy, jaką Dlubal wkłada w jego rozwój i reagowanie na problemy.

Tim Harris, Ph.D, P.Eng Kassian Dyck and Associates

Artykuły techniczne dotyczące fundamentów betonowych

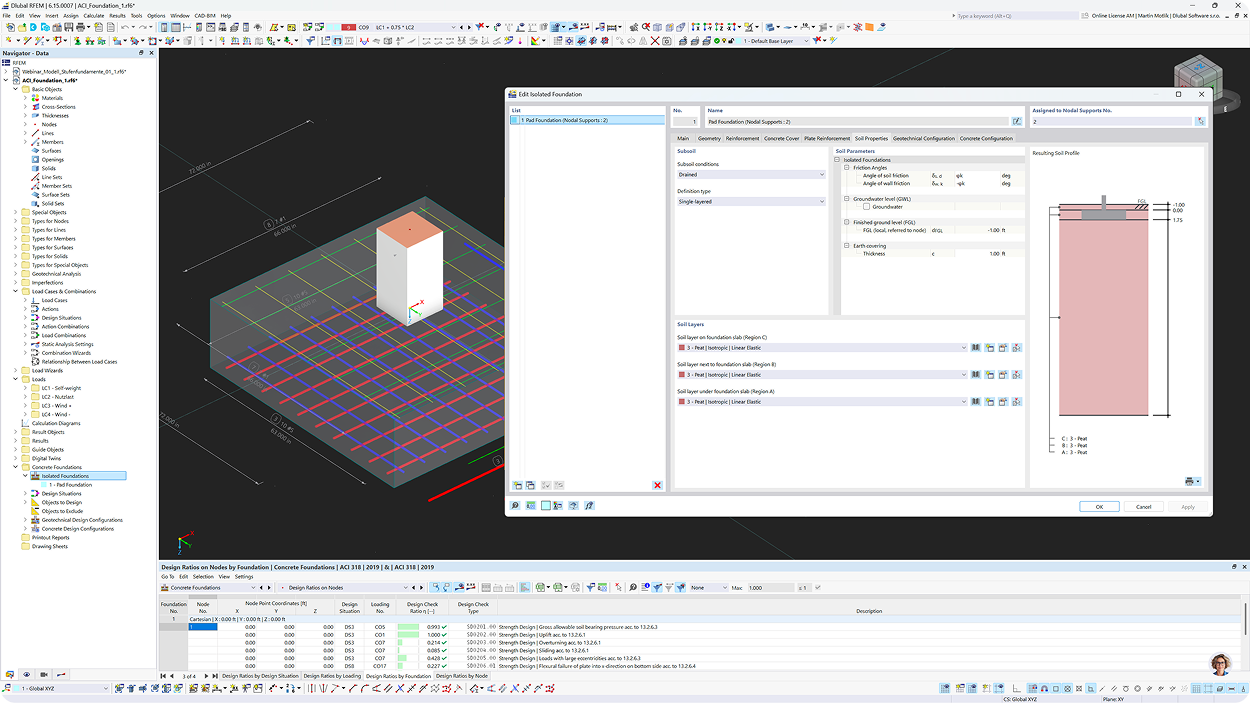

Zakładka Właściwości gruntu w oknie dialogowym Edycja stopy pojedynczej w RFEM 6 z warstwami gruntu przypisanymi według regionów i wynikającym profilem gruntowym

Projektowanie nośności na wypieranie gruntu według DIN 4017 w porównaniu z RFEM 6

Projektowanie nośności na wypieranie gruntu jest kluczowym elementem analizy geotechnicznej dla fundamentów bezpośrednich. W tym artykule wykorzystano przykład z normy DIN 4017, dodatek 1 (2006), aby porównać wyniki tradycyjnych obliczeń ręcznych z wynikami uzyskanymi w programie RFEM 6.

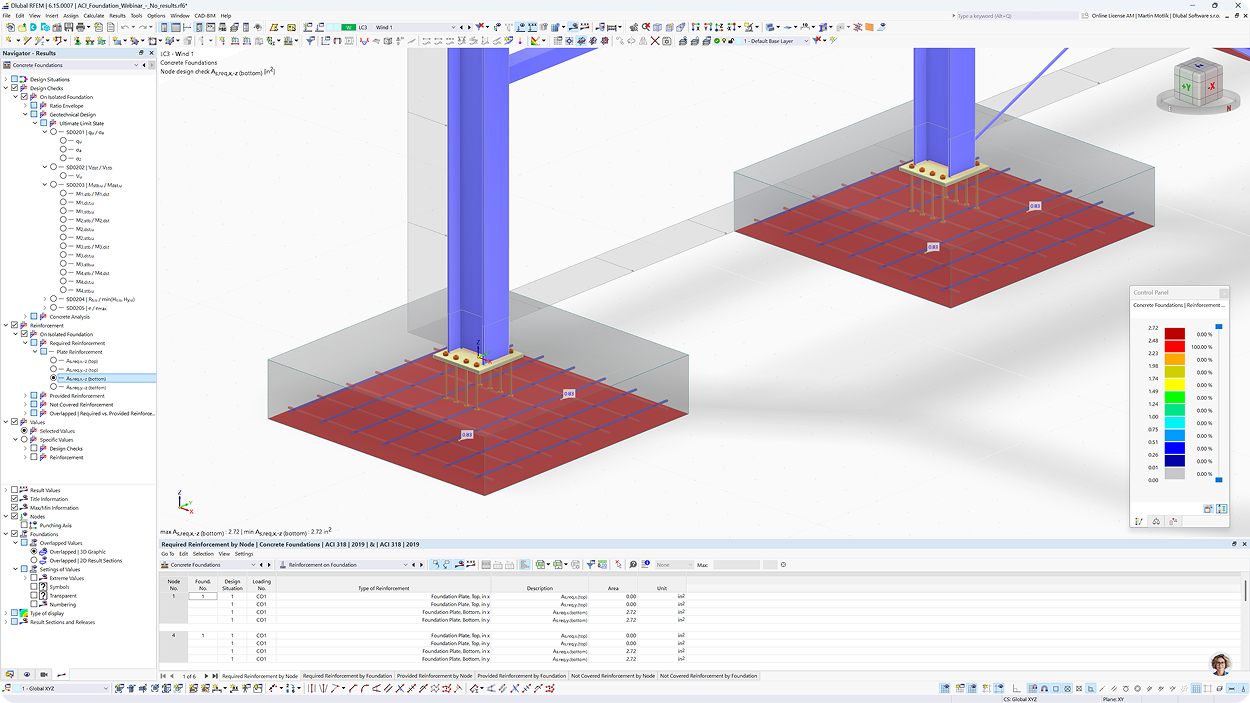

Wymagane obszary zbrojenia na płytach fundamentowych w RFEM 6, pokazane oddzielnie dla każdego kierunku na górnej i dolnej powierzchni

Projektowanie prostokątnej stopy pojedynczej według ACI 318 w RFEM 6

Projektowanie stóp fundamentowych zgodnie z ACI 318 i IBC można teraz wykonywać za pomocą rozszerzenia Wymiarowanie betonu. W artykule pokazano, jak zamodelować prostokątną stopę fundamentową w programie RFEM 6, oraz porównano wyniki wymiarowania z przykładem referencyjnym z podręcznika ACI Concrete Design Handbook.

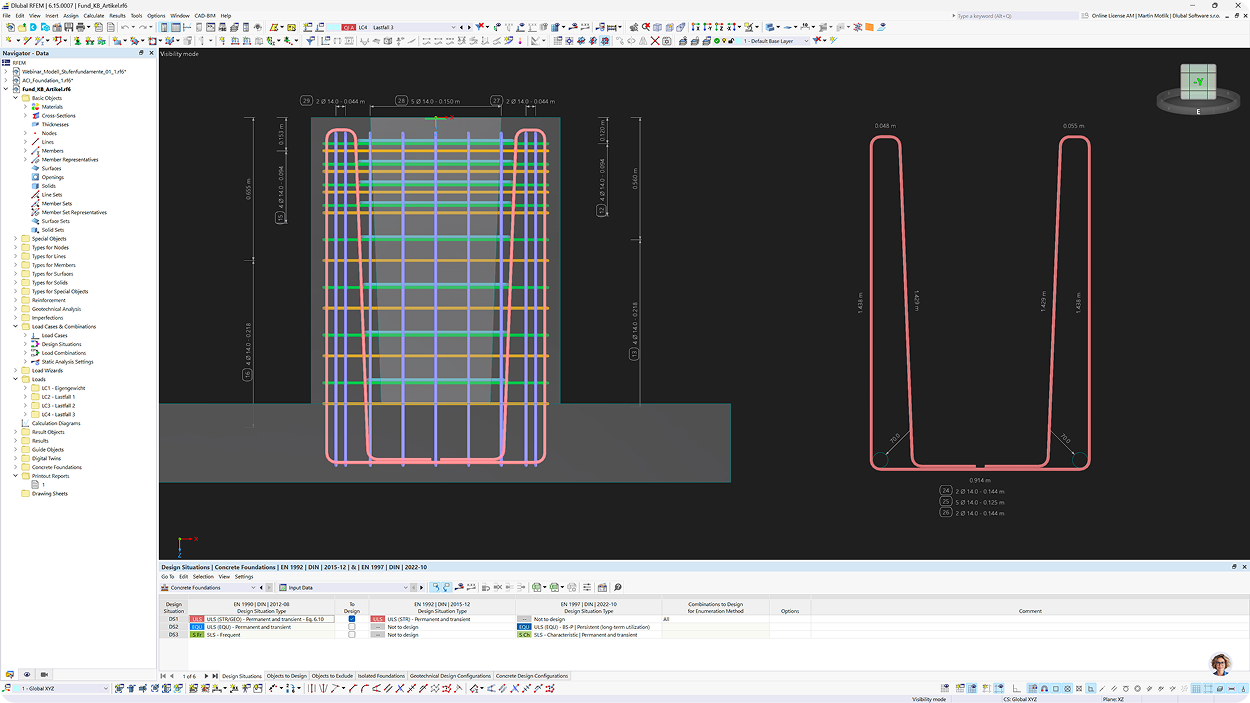

Wymiarowany rysunek zbrojenia fundamentu betonowego w RFEM 6 ze znacznikami prętów, średnicami, odstępami oraz danymi gięcia prętów zgodnie z EN 1992 i EN 1997

Wymagane zbrojenie w fundamentach studniowych o chropowatych ścianach wewnętrznych: podejście projektowe i etapy

Artykuł opisuje kompletne wyprowadzenie i projektowanie wymaganego zbrojenia wspornika słupa. Analizowane są zarówno strzemiona poziome, jak i pionowe.

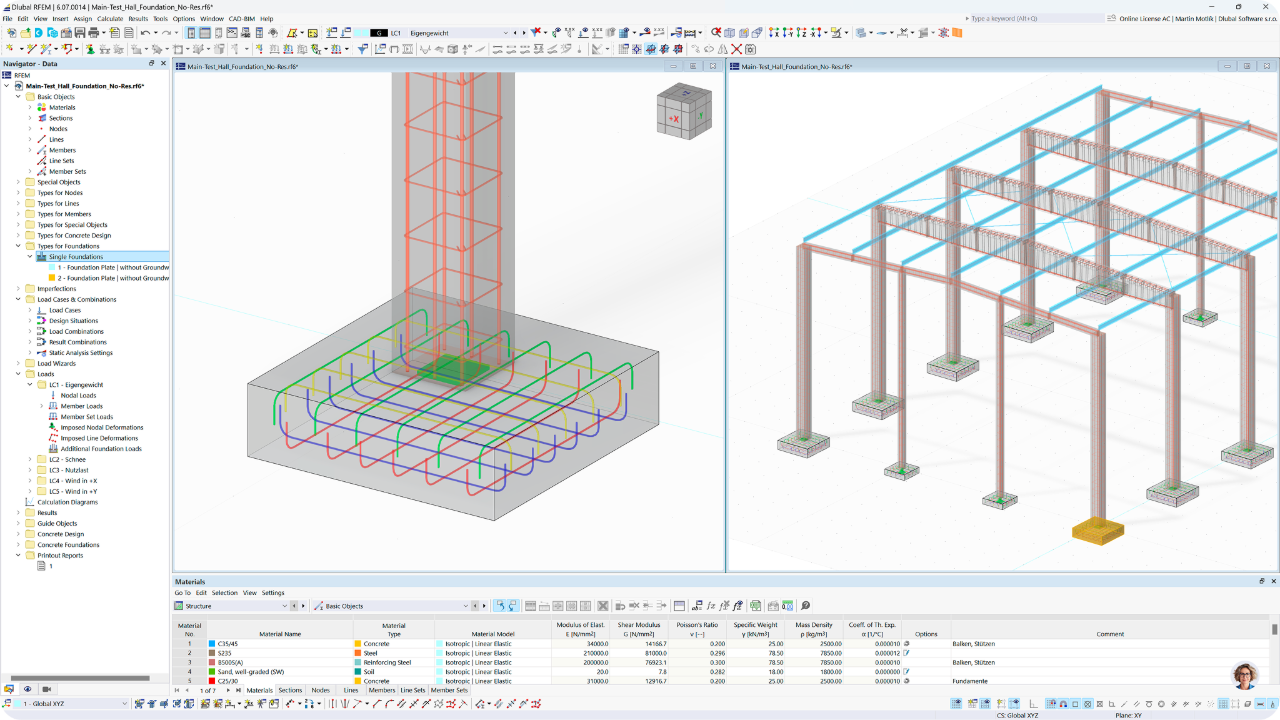

Zdjęcie hali betonowej prezentującej solidne fundamenty żelbetowe w kontekście konstrukcyjnym.

Wszechstronny przewodnik po projektowaniu fundamentów: kluczowe zagadnienia i dobre praktyki

Obszerny przegląd wymiarowania fundamentów, obejmujący najważniejsze typy fundamentów, rolę zbrojenia, analizę gruntu, nowoczesne narzędzia projektowe oraz sprawdzone praktyki w zakresie stabilnych, trwałych i ekonomicznych konstrukcji.

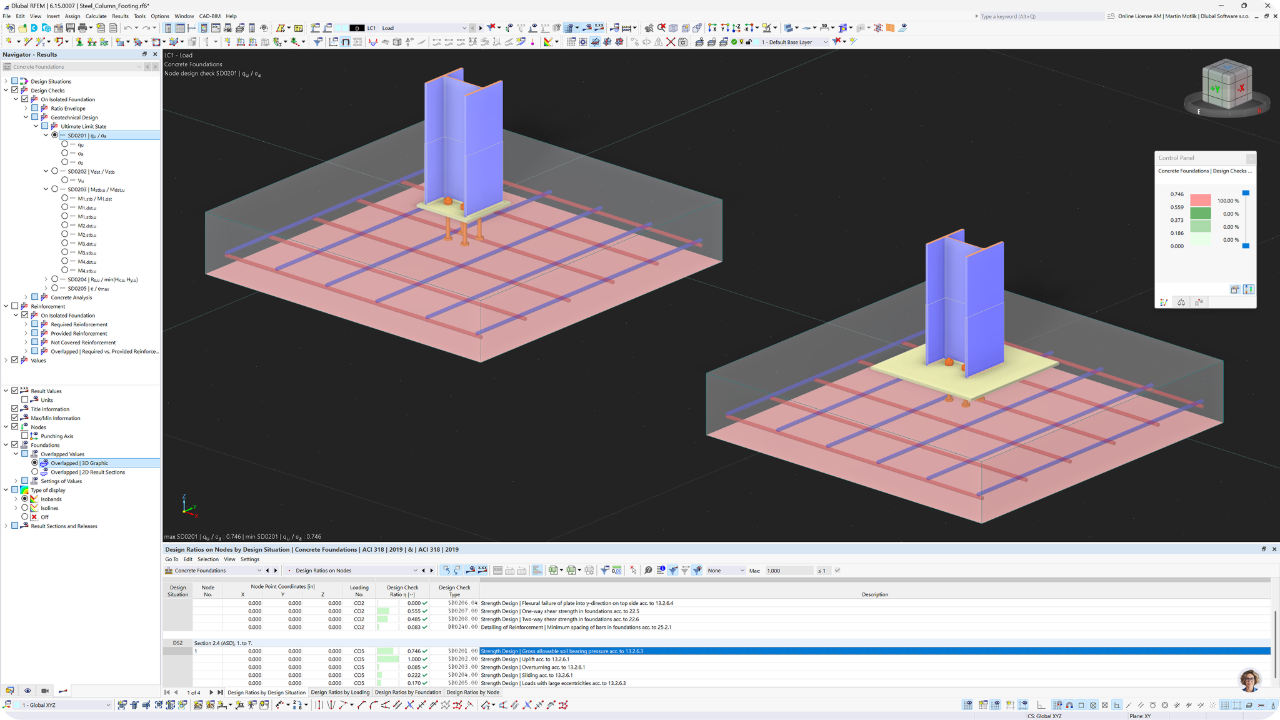

Dwie pojedyncze stopy fundamentowe w RFEM 6 z kontrolami obliczeń wg ACI 318, obejmującymi ścinanie jednokierunkowe, ścinanie dwukierunkowe oraz minimalny rozstaw prętów zbrojeniowych

Analiza geotechniczna pojedynczej ławy fundamentowej według IBC (ASD) w RFEM 6

Projektowanie krok po kroku stopy kwadratowej według IBC (ASD). Wykonywane są wszystkie istotne kontrole geotechniczne, w tym nośność podłoża, poślizg, zwichrzenie, wypór oraz obciążenia z dużymi mimośrodami, przy czym miarodajne kombinacje obciążeń ASD są sprawdzane krok po kroku.

    Pokaż wszystkie artykuły
    Pobierz 90-dniową bezpłatną wersję trial!

    Odkryj pełen potencjał oprogramowania Dlubal dzięki zaawansowanym programom, takim jak RFEM, RSTAB, RWIND i RSECTION. Wypróbuj je bezpłatnie i przekonaj się, jak łatwo jest modelować, analizować i dokumentować nawet złożone konstrukcje. Nasi specjaliści są gotowi poprowadzić Cię przez krótką prezentację online dostosowaną do Twojej branży.

    Wyraźna zielona ikona pobierania na ciemnym tle stanowi wizualny wyróżnik rozpoczynania pobrań. Pobierz 90-dniową bezpłatną wersję trial Ikona przedstawiciela handlowego | Banner wersji próbnej Umów się na prezentację

    Często zadawane pytania

    Czy mogę uwzględnić podłoże wielowarstwowe przy użyciu profili otworów wiertniczych?

    Tak, można. Rozszerzenie umożliwia definiowanie podłoży wielowarstwowych za pomocą profili otworów wiertniczych. Warstwy gruntu i powiązane z nimi parametry gruntowe można wykorzystać bezpośrednio w analizie geotechnicznej.

    Czy analizy geotechniczne są przeprowadzane bezpośrednio w RFEM 6?

    Tak, są. Analizy geotechniczne są zintegrowane bezpośrednio z procesem wymiarowania i wykonywane w modelu RFEM. Wyniki i obliczenia sprawdzające można następnie udokumentować w protokole wydruku.

    Jakie typy fundamentów są obsługiwane?

    Rozszerzenie obsługuje zbrojone i niezbrojone płyty fundamentowe, fundamenty blokowe i fundamenty kielichowe. Dostępne typy fundamentów można stosować bezpośrednio w projektowaniu.

    Czy mogę uwzględnić dodatkowe obciążenia fundamentu?

    Tak, możesz. Dodatkowe obciążenia fundamentu są obsługiwane w procesie obliczeń i mogą być analizowane razem z obciążeniami konstrukcji.

    Czy kontrole obliczeń są udokumentowane w protokole z obliczeń?

    Tak, są. Wyniki analiz geotechnicznych i projektowania fundamentów można uwzględnić bezpośrednio w protokole.

    Czy muszę ręcznie przenosić obciążenia do projektowania fundamentu?

    Nie, projektowanie fundamentów jest zintegrowane bezpośrednio z RFEM 6. Dlatego obciążenia i informacja o modelu są dostępne w ramach tego samego środowiska projektu.

    Czy rozszerzenie nadaje się do stóp fundamentowych pod słupami?

    Tak, rozszerzenie zostało opracowane do wymiarowania stóp fundamentowych i umożliwia przeprowadzanie obliczeń geotechnicznych i wymiarowania konstrukcyjnego w jednym modelu.

    Czy mogę połączyć analizę geotechniczną i analizę konstrukcji w jednym modelu?

    Tak, można. Model RFEM łączy projektowanie fundamentów, modelowanie podłoża i obliczenia. Zapewnia to spójne dokumentowanie danych wejściowych i wyników.

    Jakie normy projektowe są obsługiwane?

    Projektowanie konstrukcji żelbetowych zgodnie z EN 1992-1-1 (Eurokod 2), ACI 318, CSA A23.3 oraz SP 63.13330. Weryfikacje geotechniczne zgodnie z Eurokodem 7 oraz IBC. Załączniki krajowe do EN 1992 są obsługiwane dla ponad 30 krajów, w tym dla Niemiec, Czech, Francji, Włoch, Polski i Wielkiej Brytanii.

    Dlubal Community – ikona
    Dołącz do Dlubal Community

    Tutaj możesz zadawać pytania techniczne i udzielać odpowiedzi, uczestniczyć w merytorycznych dyskusjach na temat analizy konstrukcji i projektowania, proponować nowe funkcje oraz komunikować się bezpośrednio z zespołem Dlubal i innymi użytkownikami.

    Ciemnoniebieska ikona przedstawiająca darmową obsługę klienta, zwykle używaną na stronach internetowych. Symbolizuje pomoc i dostępność obsługi klienta.
    Skontaktuj się z naszym działem sprzedaży

    Jesteś gotów na kolejny krok związany z zakupem produktów Dlubal? Skorzystaj z tego formularza, aby poinformować nas, które produkty Cię interesują. Nasz dział sprzedaży przygotuje indywidualną, niezobowiązującą ofertę.

    Sklep internetowy

    Skonfiguruj swój indywidualny pakiet programów i poznaj wszystkie ceny online!

    Przejdź do sklepu internetowego

    Oblicz swoją cenę

    1 400,00 USD
    +110,00 USD

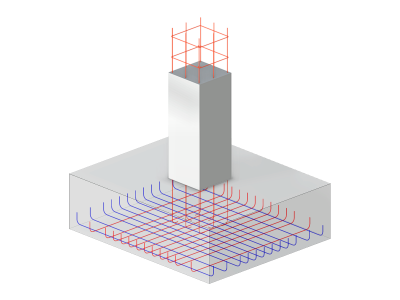

    podstawa słupa
