Betonfundamente

Geotechnische und statische Nachweise von Fundamentplatten, Köcherfundamenten und Blockfundamenten nach Eurocode, ACI 318 und IBC – alles in einer einzigen Lösung.

Kostenlose 90-Tage-Testversion herunterladen Kontaktieren Sie unser Vertriebsteam

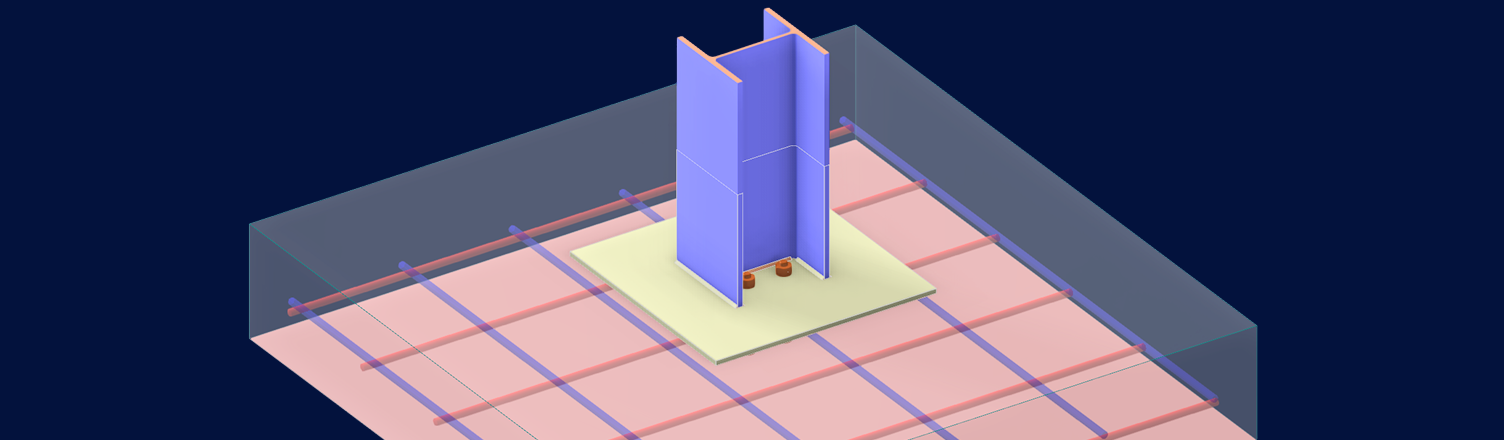

Betonfundament Add-On für RFEM 6 | Hero-Banner-Bild

Entdecken Sie Betonfundamente
für RFEM 6

Bemessung von Betonfundamenten direkt im RFEM 6-Modell, ohne Datenexport oder Programmwechsel.

Das Add-On kombiniert geotechnische Nachweise nach Eurocode 7 wie Tragfähigkeit, Gleiten und Kippen mit der Stahlbetonbemessung nach Eurocode 2. Lasten werden automatisch übertragen und jeder Bemessungsschritt wird im Ausdruckprotokoll ausführlich dokumentiert.

Bemessung von Einzelfundamenten direkt im Modell
Berücksichtigung der Bodenkennwerte direkt in der Fundamentbemessung
Ermittlung von Bodenpressungen und Kontaktspannungen
Tragfähigkeits-, Gleit-, Auftriebs- und Kippnachweise nach Eurocode 7 und IBC
Bemessung der erforderlichen Fundamentbewehrung
Automatische Lastübertragung aus dem RFEM-Modell
Dokumentation der geotechnischen und statischen Analyse in einem einzigen Ausdruckprotokoll

Alle Nachweise in einem Modell

Tragfähigkeits-, Gleit- und Kippnachweise laufen parallel zur Betonbemessung.

Automatische Lastübertragung

Die Stützenlasten werden direkt aus dem Modell übernommen, sodass keine manuelle Datenübertragung erforderlich ist.

Reale Baugrundverhältnisse

Mehrschichtige Böden aus Bohrprofilen fließen direkt in die geotechnische Analyse ein.

Überprüfbare Dokumentation

Alle Eingaben und Ergebnisse sind im Ausdruckprotokoll enthalten und können dort überprüft werden.

Die Stützenlasten sollten unter Einhaltung sowohl der geotechnischen als auch der statischen Anforderungen sicher in den Baugrund übertragen werden. Dies können Sie direkt in RFEM 6 überprüfen.

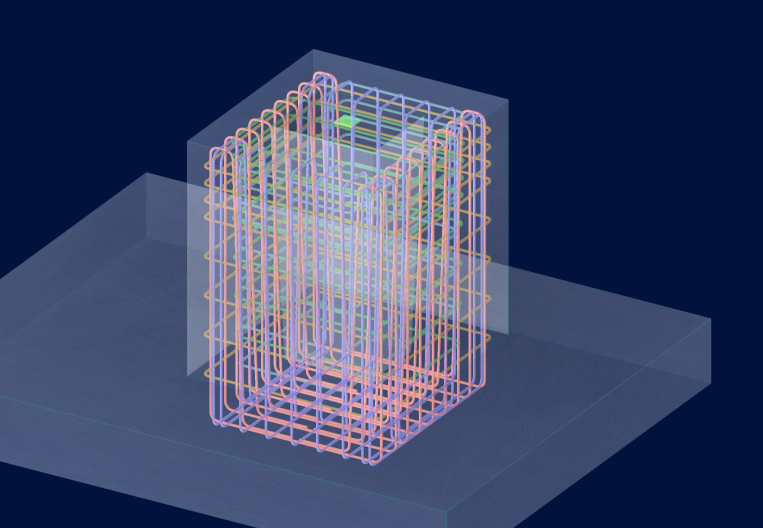

Betonfundament Add-On - Abbildung eines Köcherfundaments

Stützenfundamente in Industrie- und Hallenbauten

Bemessen Sie Einzelfundamente aus Stahl und Stahlbetonstützen unter hohen vertikalen und horizontalen Lasten direkt im RFEM-Modell und erstellen Sie eine vollständige Dokumentation aller relevanten Nachweise.

Fundamente für Büro- und Geschäftsgebäude

Übertragen Sie automatisch Stützenlasten aus dem Statikmodell und führen Sie geotechnische Analysen sowie die Fundamentbemessung durch – ganz ohne manuelle Datenübertragung.

Fundamentbemessung mit großen Momenten

Ermitteln Sie die Auswirkungen von Exzentrizitäten und Momenten auf Bodenpressungen und Fundamentspannungen und erstellen Sie eine überprüfbare Bemessungsdokumentation.

Fundamente auf mehrschichtigem Baugrund

Analysieren Sie Einzelfundamente auf der Grundlage von Bohrprofilen mit mehreren Bodenschichten und berücksichtigen Sie verschiedene Bodenkennwerte in der geotechnischen Analyse, um eine realistische Fundamentbemessung vorzunehmen.

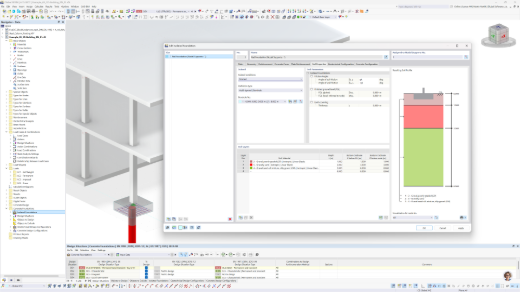

Mehrschichtige Bohrlochdefinition im Add-On Betonfundamente mit einer Bodenschichttabelle und dem daraus resultierenden, in RFEM 6 gezeichneten Bodenprofil

Bohrprofile

Definieren Sie standortspezifische Bohrprofile mit mehreren Bodenschichten und speichern Sie die zugehörigen Bodenkennwerte direkt im Modell. RFEM nutzt diese Informationen für die geotechnische Analyse von Fundamenten. So lassen sich reale Baugrundverhältnisse nachvollziehbar in die Fundamentbemessung integrieren.

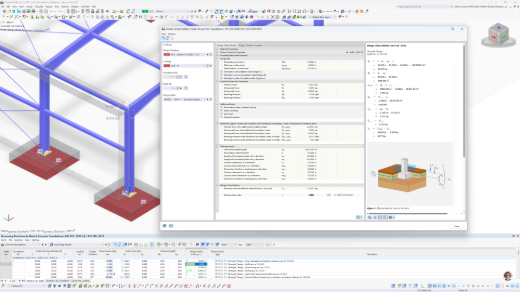

Fenster „Bemessungsdetails“ in RFEM 6 mit vollständiger Formelherleitung und Normreferenz für den Abhebenachweis eines Einzelfundaments

Geotechnische Analyse

Geben Sie die relevanten Bodenkennwerte und Lastkombinationen für die Fundamentbemessung an. Das Add-On führt geotechnische Analysen gemäß Eurocode 7 und IBC direkt im RFEM-Modell durch und liefert transparente Ergebnisse im Ausdruckprotokoll.

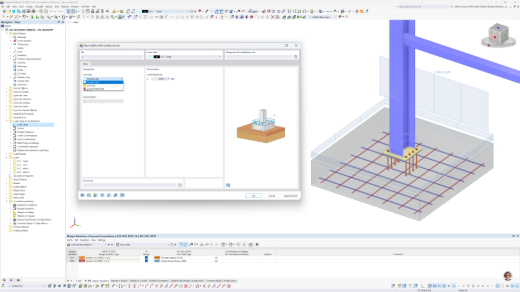

Zusätzliche Fundamentlasten

Berücksichtigen Sie zusätzliche Einwirkungen wie Überschüttung, Flächenlasten und andere Fundamentlasten direkt in der Bemessung. Diese Lasten werden in die Fundamentberechnung einbezogen und zusammen mit den Strukturlasten bewertet, wodurch eine detaillierte Simulation realistischer Belastungssituationen im Modell ermöglicht wird.

Bemessung eines Einzelfundaments nach ACI 318-19

Strukturprüfung, Eingabe der Stützenfußdaten, Lasten und Lastkombinationen, Bemessungsergebnisse und Integration der Fußplattenbemessung. Das Präsentationsmodell steht zum Mitverfolgen zur Verfügung.

Webinar ansehen

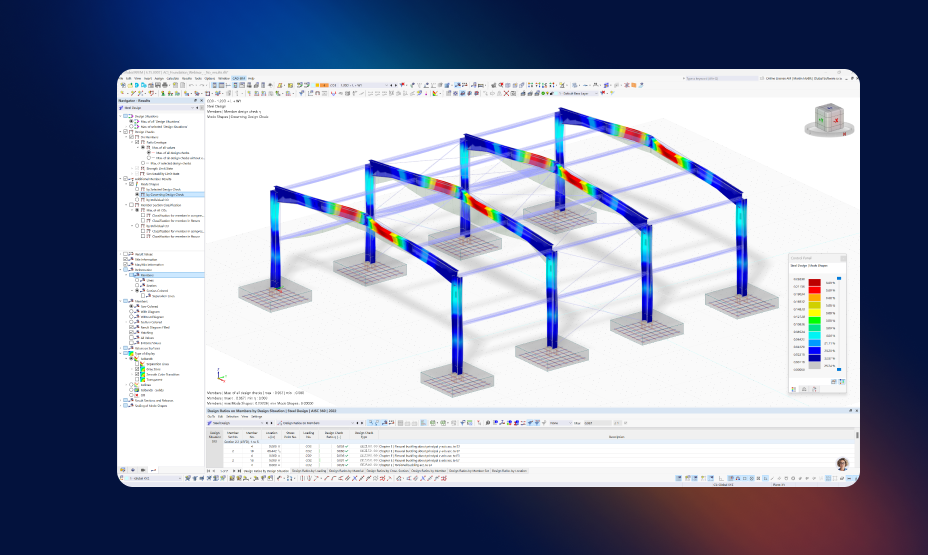

Statische Analyse eines Stahlrahmens mit Betonfundamenten, bemessen mit dem Add-On Betonbemessung in RFEM 6, mit Farbverläufen der Ausnutzungsgrade

Fachbeiträge zu Betonfundamenten

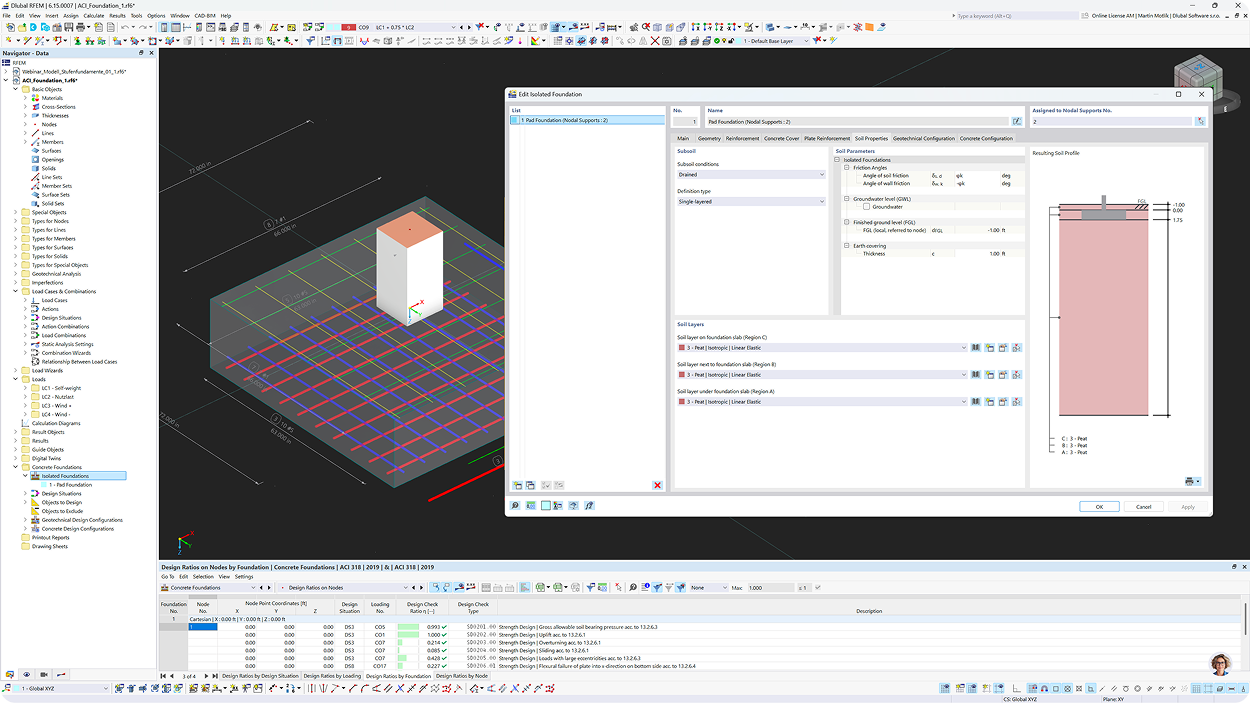

Register Bodenkennwerte des Dialogs Einzelfundament bearbeiten in RFEM 6 mit den je Gebiet zugewiesenen Bodenschichten und dem resultierenden Bodenprofil

Nachweise der Grundbruchsicherheit nach DIN 4017 im Vergleich zu RFEM 6

Die Bemessung der Grundbruchsicherheit ist ein wesentlicher Bestandteil der geotechnischen Bemessung von Flachgründungen. In diesem Beitrag werden anhand eines Beispiels aus DIN 4017, Anhang 1 (2006), die Ergebnisse herkömmlicher manueller Berechnungen mit denen verglichen, die mit RFEM 6 erzielt wurden.

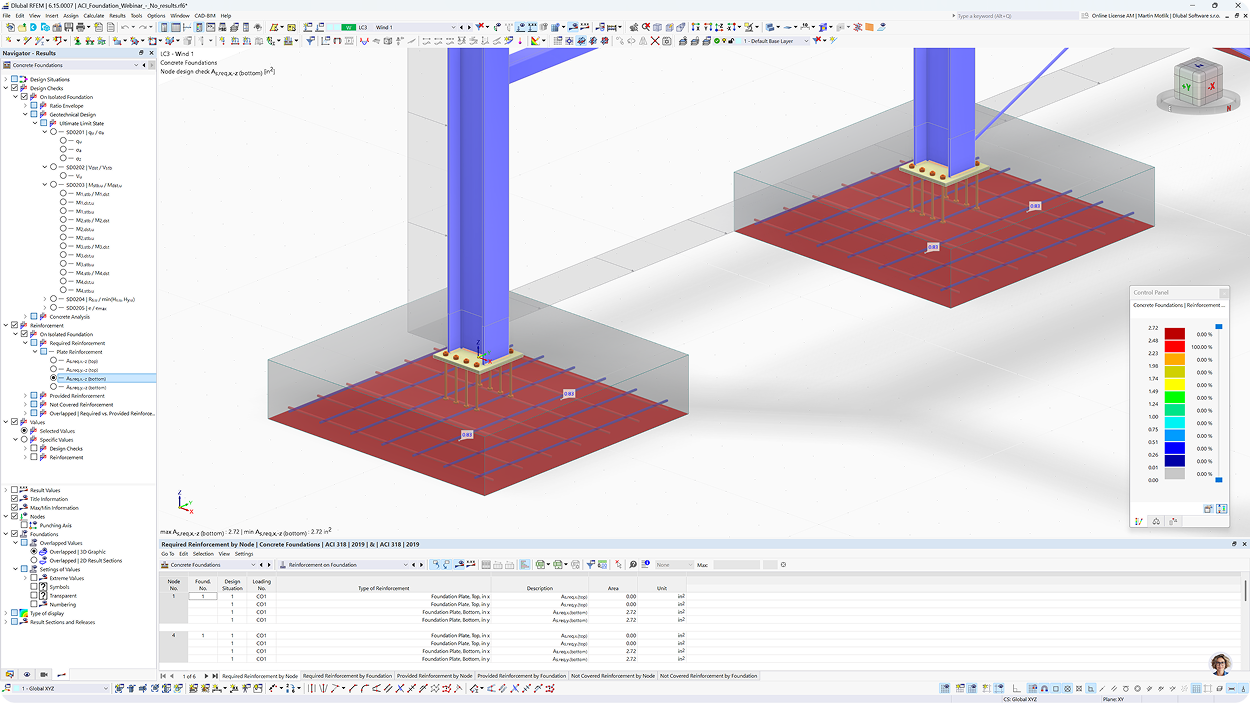

Erforderliche Bewehrungsflächen auf Fundamentplatten in RFEM 6, dargestellt je Richtung für die Ober- und Unterseite

Bemessung eines rechteckigen Einzelfundaments nach ACI 318 in RFEM 6

Die Bemessung von Einzelfundamenten nach ACI 318 und IBC kann nun mit dem Add-On Betonfundamente durchgeführt werden. Der Beitrag zeigt, wie ein rechteckiges Einzelfundament in RFEM 6 modelliert wird und vergleicht die Bemessungsergebnisse mit einem Referenzbeispiel aus dem ACI Concrete Design Handbook.

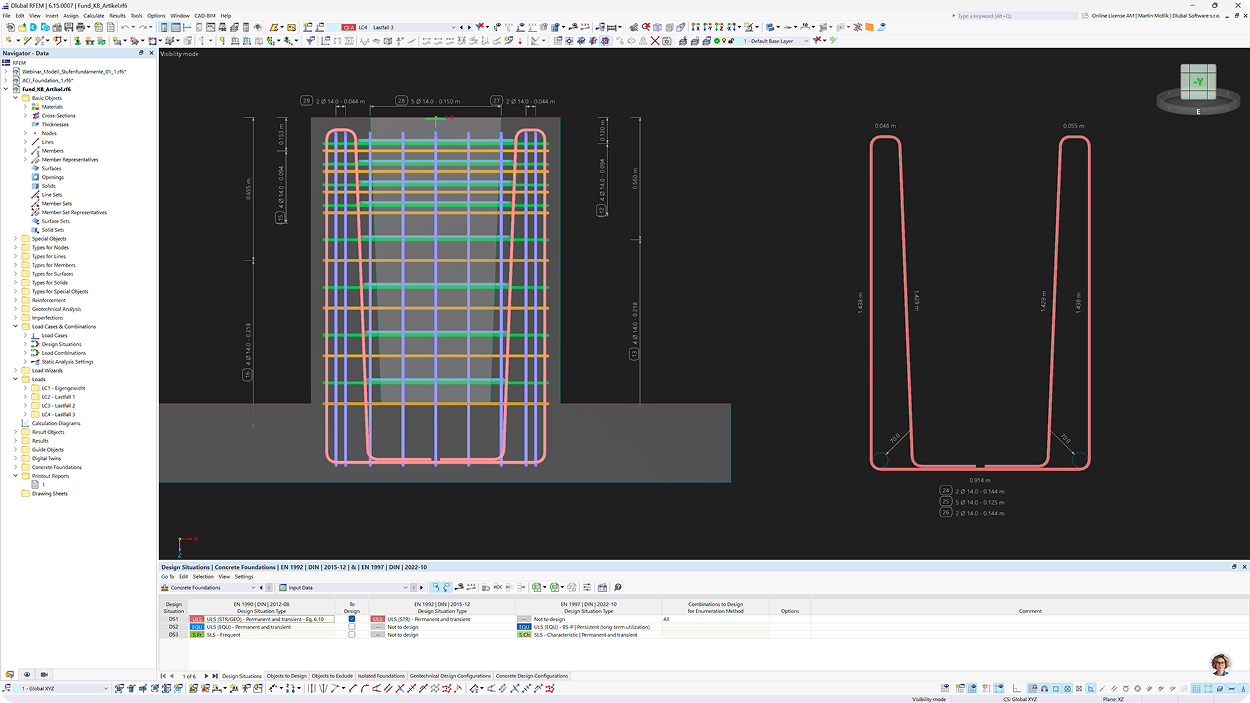

Maßstäbliche Bewehrungsanordnung eines Betonfundaments in RFEM 6 mit Stabmarken, Durchmessern, Abständen und Biegedetails der Bewehrung nach EN 1992 und EN 1997

Erforderliche Bewehrung in Köcherfundamenten mit rauen Innenwänden: Bemessungsansatz und -schritte

Der Beitrag beschreibt die vollständige Herleitung und Bemessung der erforderlichen Köcherbewehrung. Dabei werden sowohl horizontale als auch vertikale Bügel analysiert.

Bild einer Stahlbetonhalle mit robusten Stahlbetonfundamenten in einem baulichen Kontext.

Umfassender Leitfaden zur Fundamentbemessung: Wichtige Überlegungen und bewährte Verfahren

Ein umfassender Überblick über die Fundamentbemessung, der die wichtigsten Fundamenttypen, die Rolle der Bewehrung, die Bodenanalyse, moderne Bemessungswerkzeuge und bewährte Verfahren für stabile, dauerhafte und wirtschaftliche Tragwerke behandelt.

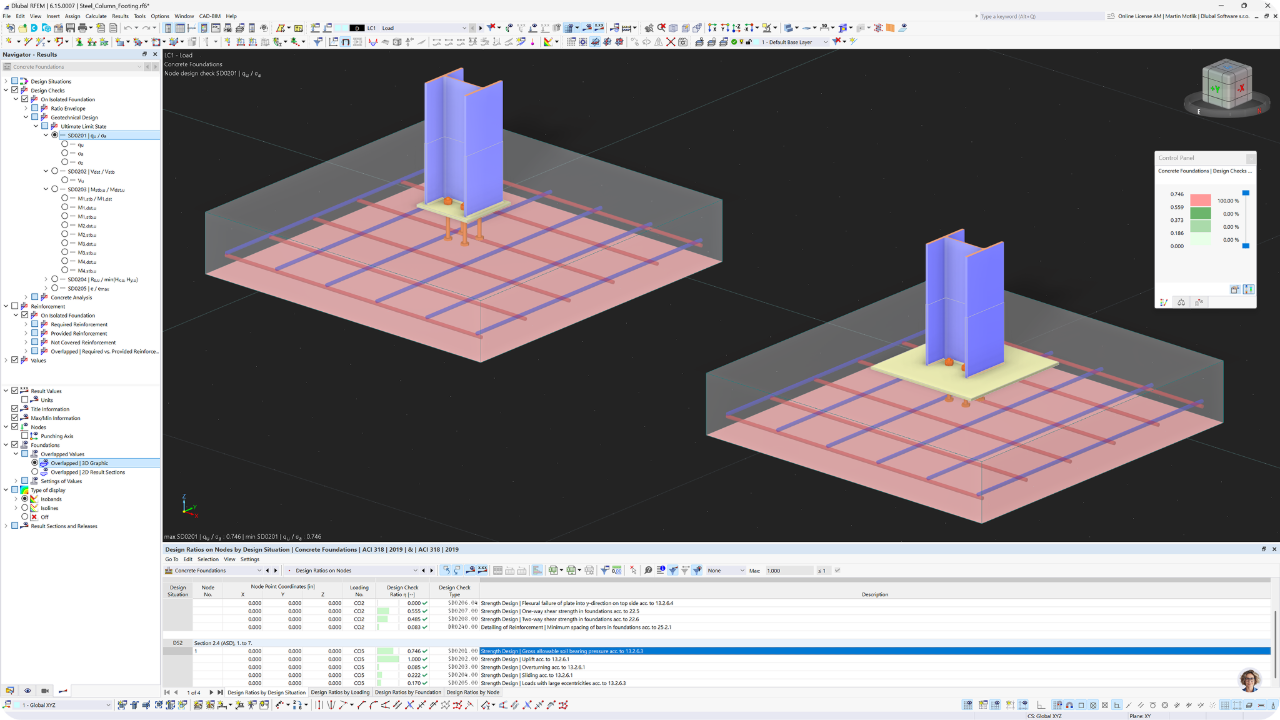

Zwei Einzelfundamente in RFEM 6 mit Nachweisen nach ACI 318, einschließlich einschnittiger Querkraft, zweischnittiger Querkraft und Mindestbewehrungsabstand

Geotechnische Bemessung eines Einzelfundaments nach IBC (ASD) in RFEM 6

Eine schrittweise Bemessung eines quadratischen Einzelfundaments nach IBC (ASD). Alle relevanten geotechnischen Nachweise werden geführt, einschließlich Lagerdruck, Gleiten, Kippen, Auftrieb und Lasten mit großen Exzentrizitäten, wobei die maßgebenden ASD-Lastkombinationen Schritt für Schritt überprüft werden.

Alle Beiträge anzeigen

Testen Sie die Software von Dlubal 90 Tage lang kostenlos!

Entdecken Sie das volle Potenzial der Dlubal-Software mit leistungsstarken Programmen wie RFEM, RSTAB, RWIND und RSECTION. Testen Sie sie kostenlos und überzeugen Sie sich selbst, wie einfach es ist, selbst komplexe Tragwerke zu modellieren, zu berechnen und zu dokumentieren. Unsere Experten stehen bereit, um Sie durch eine kurze, auf Ihre Branche zugeschnittene Online-Demo zu führen.

Ja, das können Sie. Das Add-On unterstützt die Definition von mehrschichtigen Böden über Bohrprofile. Die Bodenschichten und ihre zugehörigen Bodenkennwerte können direkt in der geotechnischen Analyse verwendet werden.

Ja, werden sie. Die geotechnischen Analysen sind direkt in den Bemessungsworkflow integriert und werden innerhalb des RFEM-Modells durchgeführt. Die Ergebnisse und Nachweise können anschließend im Ausdruckprotokoll dokumentiert werden.

Das Add-On unterstützt bewehrte und unbewehrte Fundamentplatten, Blockfundamente und Köcherfundamente. Die verfügbaren Fundamenttypen können direkt in der Bemessung verwendet werden.

Ja, das ist möglich. Zusätzliche Fundamentlasten werden im Bemessungsprozess unterstützt und können zusammen mit den Strukturlasten ausgewertet werden.

Ja, das sind sie. Die Ergebnisse der geotechnischen Analysen und der Fundamentbemessung können direkt in das Ausdruckprotokoll aufgenommen werden.

Nein, die Fundamentbemessung ist direkt in RFEM 6 integriert. Daher sind Lasten und Modellinformationen innerhalb derselben Projektumgebung verfügbar.

Ja, das Add-On wurde für die Bemessung von Einzelfundamenten entwickelt und unterstützt geotechnische und strukturelle Nachweise innerhalb eines Modells.

Ja, das können Sie. Das RFEM-Modell vereint Fundamentbemessung, Baugrundmodellierung und Berechnungen. Dadurch wird sichergestellt, dass Eingabedaten und Ergebnisse konsistent dokumentiert werden.

Die Stahlbetonbemessung erfolgt nach EN 1992-1-1 (Eurocode 2), ACI 318, CSA A23.3 und SP 63.13330. Die geotechnische Analyse entspricht Eurocode 7 und IBC. Nationale Anhänge zu EN 1992 sind für mehr als 30 Länder verfügbar, darunter Deutschland, Tschechien, Frankreich, Italien, Polen und das Vereinigte Königreich.
