Odpowiedź:
Aby obliczyć naprężenia w SHAPE‑THIN, konieczne jest utworzenie co najmniej jednego przypadku obciążenia. Ein neuer Lastfall kann angelegt werden über:
- Menü "Einfügen" → "Belastung" → "Neuer Lastfall"
- Kontextmenü des Navigatoreintrags "Lastfälle"
- Eingabe in Tabelle "2.1 Lastfälle"
Des Weiteren müssen Schnittgrößen definiert werden. Schnittgrößen können eingegeben werden über:
- Menü "Einfügen" → "Belastung" → "3.1 Schnittgrößen" → "Dialog"
- Eingabe in Tabelle "3.1 Schnittgrößen"
- Import der Stabschnittgrößen aus RSTAB oder RFEM in Tabelle "3.1 Schnittgrößen"

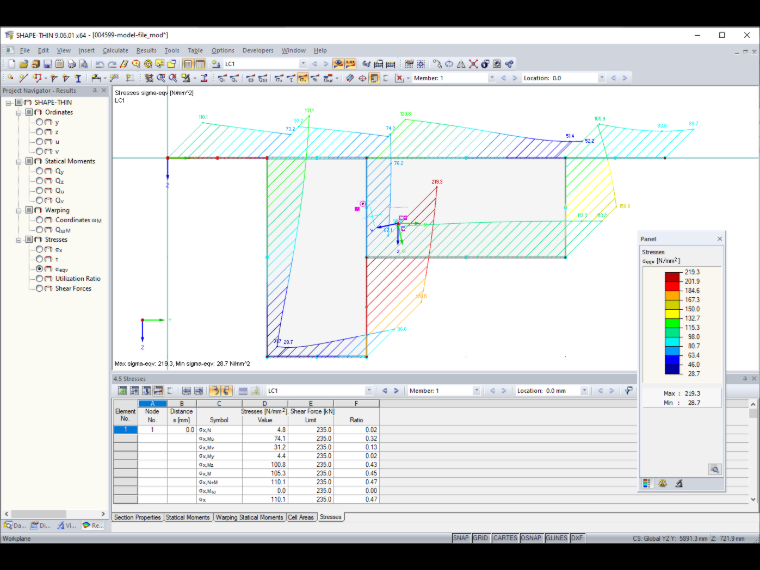

Nach der Berechnung können die Spannungen grafisch und tabellarisch ausgegeben werden (siehe Bild). Dies wird auch im Video gezeigt.
