Réponse:
Si vous souhaitez calculer les contraintes dans SHAPE-THIN, vous devez créer au moins un cas de charge. Vous pouvez créer un nouveau cas de charge à l'aide de :
- Menu « Insérer » → « Charges » → « Nouveau cas de charge »
- Menu contextuel de l'entrée « Cas de charge » du navigateur
- Entrée dans le tableau « 2.1 Cas de charge »
De plus, il est nécessaire de définir les efforts internes. Vous pouvez entrer les efforts internes à l'aide de :
- Menu « Inserer » → « Charges » → « 3.1 Efforts internes » → « Boîte de dialogue »
- Entrée dans le tableau « 3.1 Efforts internes »
- Importation des efforts internes de RFEM ou RSTAB dans le tableau « 3.1 Efforts internes »

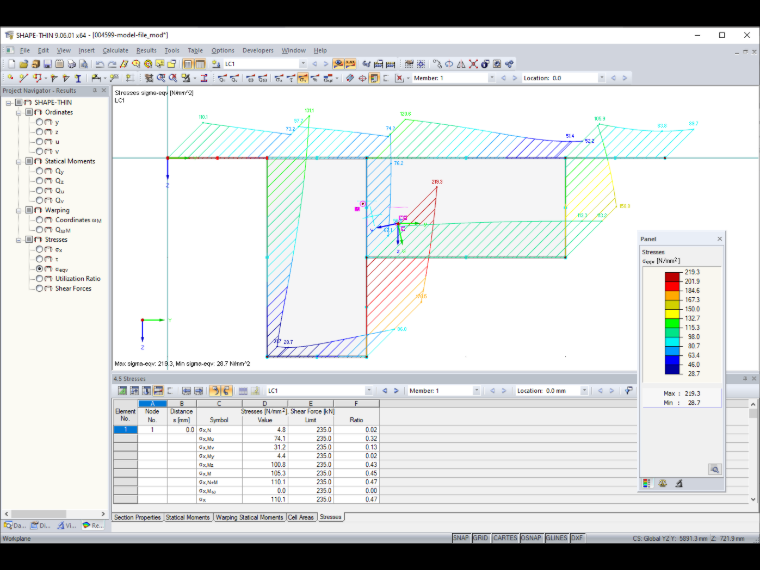

Après le calcul, vous pouvez afficher les contraintes graphiquement et sous forme de tableau (voir la figure ci-contre). Cette opération est expliquée dans la vidéo.
