Uwaga 40162: Schubfestigkeiten bei Binderholz-Aufbauten ohne Schmalseitenverklebung

Jakie jest znaczenie uwagi 40162 dotyczącej wytrzymałości na ścinanie firmy Binderholz?

Odpowiedź:

W przypadku warstw producenta Binderholz, jeżeli płyty zostaną zdefiniowane bez kleju na wąskich bokach i zostanie obliczona wytrzymałość na ścinanie w płaszczyźnie płyty, wytrzymałości na ścinanie są obliczane zgodnie z poniższym równaniem.

f_{v, k} = \{\begin{cases} 3.5 \\ 8.0 \frac{D_{net}}{D} \\ 2.5 (\frac{(n - 1) (a^{2} + b^{2})}{6 \cdot D \cdot b}) \end{cases}

D	Grubość elementu
D_net	Suma grubości podłużnych i poprzecznych warstw w elemencie
n	Liczba warstw płyty
a=b	Szerokość płyt w warstwie podłużnej lub poprzecznej

Wytrzymałości na ścinanie

Alle Werte in N/mm². Für genauere Hinweise ist die Zulassung des Herstellers einzusehen.

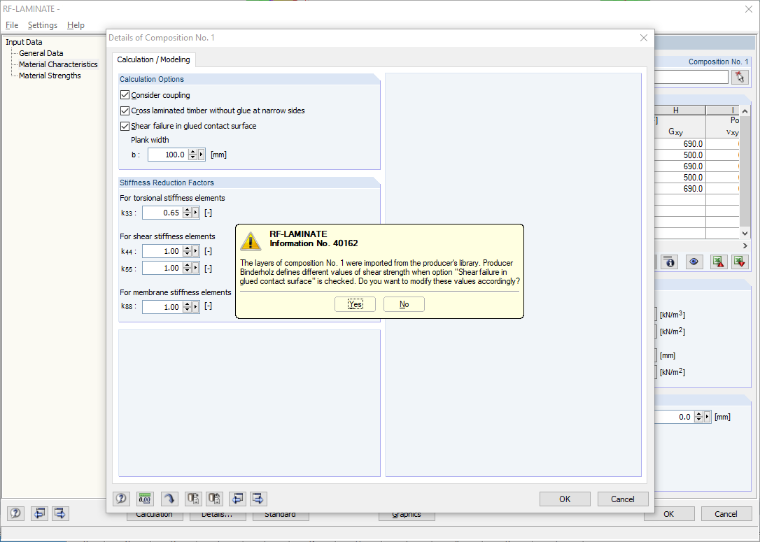

Uwaga dotycząca uszkodzenia na ścinanie
