Nota 40162: Schubfestigkeiten bei Binderholz-Aufbauten ohne Schmalseitenverklebung

Qual è il significato della nota 40162 sulle resistenze a taglio dell'azienda Binderholz?

Risposta:

Per gli strati del produttore Binderholz, non appena le piastre sono definite senza colla sui lati stretti e viene calcolato un progetto della rottura a taglio nel piano del pannello, le resistenze a taglio sono calcolate secondo la seguente equazione.

f_{v, k} = \{\begin{cases} 3.5 \\ 8.0 \frac{D_{net}}{D} \\ 2.5 (\frac{(n - 1) (a^{2} + b^{2})}{6 \cdot D \cdot b}) \end{cases}

D	Spessore elemento
D_net	Somma degli spessori degli strati longitudinali e trasversali nell'elemento
n	Numero di strati di pannelli
a=b	Larghezza delle tavole negli strati longitudinali o trasversali

Resistenze a taglio

Tutti i valori sono in N/mm². Für genauere Hinweise ist die Zulassung des Herstellers einzusehen.

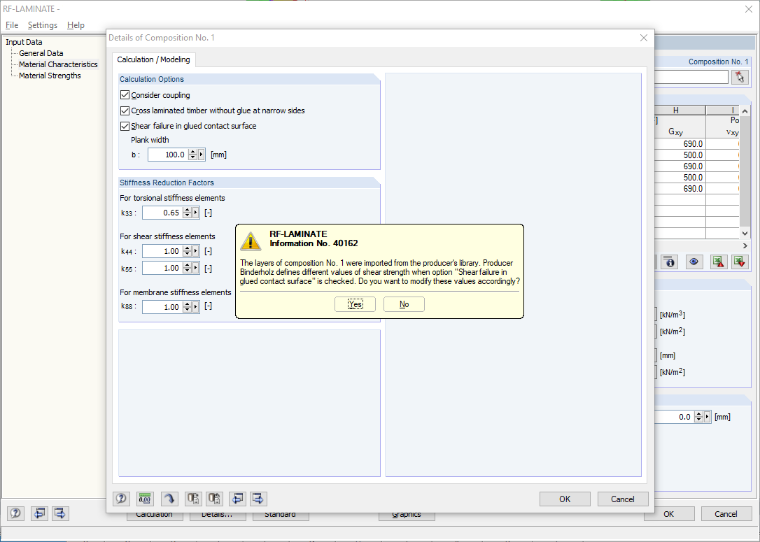

Nota sulla rottura per taglio
