Zastosowanie brył kontaktowych lub warstwowej siatki ES dla powierzchni zakrzywionych

Czy można zastosować bryłę kontaktową lub siatkę warstwową ES dla bryły również w przypadku powierzchni zakrzywionych? Ich erhalte nämlich die Fehler Nr. 848.

Odpowiedź:

Tak, do powierzchni zakrzywionych można również użyć bryły kontaktowej lub warstwowej siatki ES. Es gelten jedoch folgende Einschränkungen:

  • Die Fläche ist nur einfach gekrümmt.
  • Die Modellierung der gekrümmten Flächen ist über konzentrische Kreise vorzunehmen (siehe Bild 01).

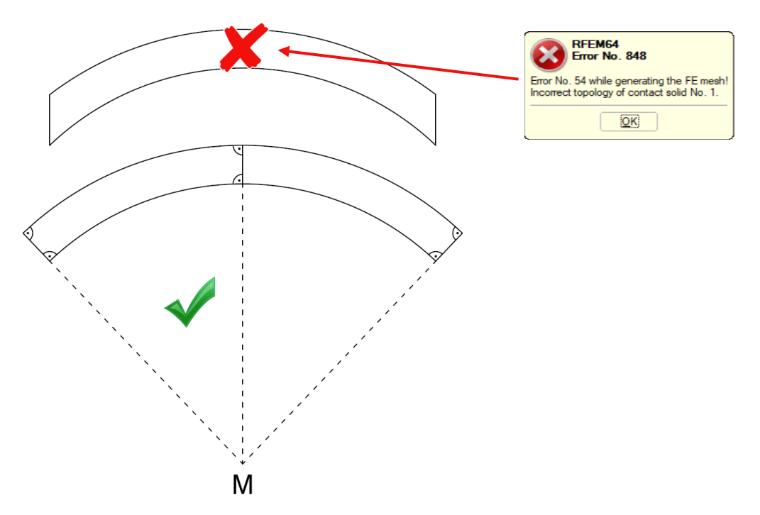

Definicja bryły za pomocą okręgów koncentrycznych
1 Definicja bryły za pomocą okręgów koncentrycznych

Am einfachsten lassen sich die Linien über die Funktion "Linie parallel versetzen erstellen (siehe Bild 02).

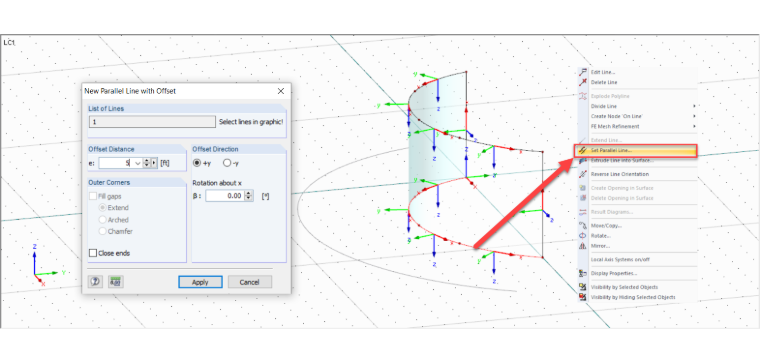

Ustawianie linii równoległej
2 Ustawianie linii równoległej
