Utilisation de solides de contact ou de maillages EF en couches pour les surfaces courbées

Est-il possible d'utiliser un solide de contact ou un maillage EF en couches pour un solide également dans le cas de surfaces courbes ? Le message d’erreur n° 848 apparait.

Réponse:

Oui, un solide de contact ou un maillage EF en couches peut également être utilisé pour les surfaces courbes. Cependant, les restrictions suivantes s’appliquent :

  • La surface n’a qu’une seule courbure.
  • Les surfaces courbes doivent être modélisées à l’aide de cercles concentriques (voir la Figure 01).

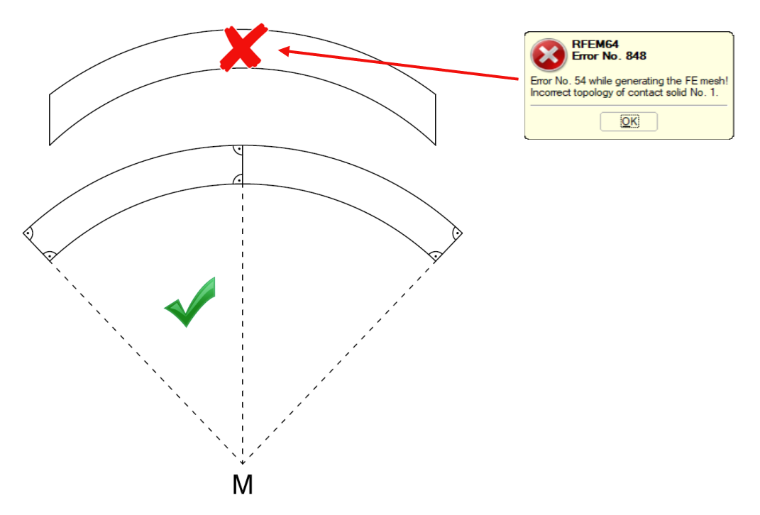

Définition d'un solide via des cercles concentriques
1 Définition d'un solide via des cercles concentriques

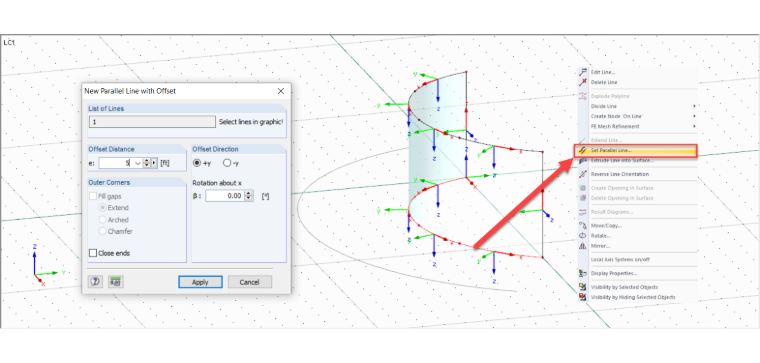

La méthode la plus simple pour créer des lignes est d’utiliser la fonction « Définir une ligne parallèle » (voir la Figure 02).

Décalage de la ligne parallèle
2 Décalage de la ligne parallèle
