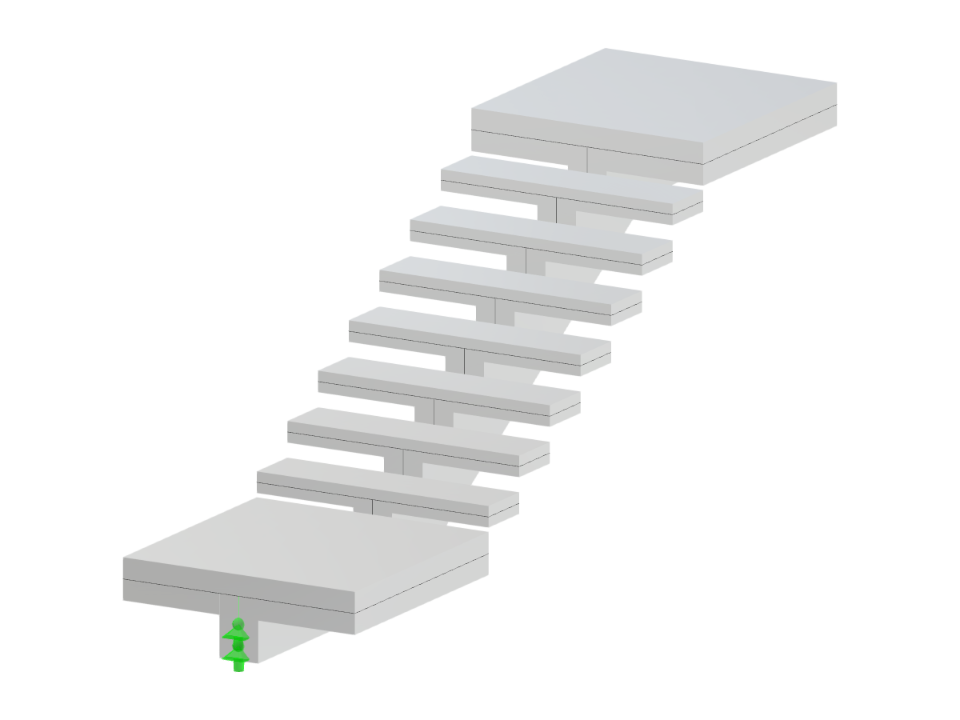

Ten model przedstawia jednobiegowe schody betonowe wsparte na centralnej belce policzkowej, która obejmuje zarówno spocznik dolny, jak i górny. Belka policzkowa jest strategicznie umieszczona pod stopniami schodów i zakotwiona w otaczających elementach konstrukcyjnych, zapewniając stabilność i podparcie. Projekt skutecznie integruje schody z układem konstrukcyjnym.
Betoniarka jednobiegowa z centralnym belką kręgosłupową
| Parametry bloku mogą być edytowane dynamicznie | |
| Liczba węzłów | 58 |
| Liczba linii | 58 |
| Liczba prętów | 0 |
| Liczba powierzchni | 10 |
| Ilość brył | 0 |
| Ilość przypadków obciążenia | 1 |
| Ilość KO | 0 |
| Liczba kombinacji wyników | 0 |
| Ciężar całkowity | 2,818 t |
| Wymiary (metryczne) | 1,200 x 1,660 x 4,325 m |
| Wymiary (imperialne) | 3.94 x 5.45 x 14.19 feet |
Tutaj mogą Państwo pobrać różne modele konstrukcyjne, które można wykorzystać w projektach lub w celach szkoleniowych. Nie udzielamy jednak żadnych gwarancji ani nie ponosimy odpowiedzialności za dokładność i kompletność modeli.
