Można użyć pliku DXF jako warstwy tła do wprowadzania obiektów. W przeciwieństwie do importu DXF, podczas którego cały model jest wczytywany z konwersją na węzły i linie, warstwy tła stanowią rodzaj warstwy do modelowania.
Za pomocą przycisku
na pasku narzędzi CAD można również zdefiniować nową warstwę tła.
Aby użyć warstwy tła, należy ustawić ją jako Aktywną. Ponadto musi być włączone uchwycenie obiektu z opcją 'Warstwy tła' (patrz rozdział Uchwycenia obiektów). Można to również szybko kontrolować za pomocą przycisku
na
pasku narzędzi CAD
.
Kategorie
Warstwa tła musi być w formacie .dxf. Ustaw 'Nazwę pliku', wybierając plik w oknie dialogowym systemu Windows za pomocą przycisku
.
Określ układ współrzędnych, do którego odnosi się warstwa tła. Można wybrać zdefiniowany przez użytkownika układ współrzędnych z listy lub utworzyć nowy za pomocą przycisku
.
'Sekwencja obrotu' opisuje kolejność kątów, według których można wykonać obrót osi.
'Punkt wstawienia' określa, które miejsce na "obwiedni" warstwy tła zostanie umieszczone w punkcie początkowym. Na liście dostępne są różne możliwości wyboru:
Jeśli zaznaczysz pole wyboru 'Wybierz w podglądzie', możesz określić punkt wstawienia graficznie: W tym celu kliknij prawy przycisk
w sekcji 'Punkt początkowy', a następnie określ punkt wstawienia w obszarze podglądu.
Punkt początkowy
Punkt wstawienia warstwy tła jest umieszczany w modelu w 'punkcie początkowym'. Podaj współrzędne tego punktu lub określ go graficznie za pomocą lewego przycisku
w oknie roboczym albo za pomocą prawego przycisku
w obszarze podglądu.
Opcje
Jeśli ma być zastosowana 'Niejednolita skala' do skalowania warstwy w kierunkach przestrzennych, aktywuj pole wyboru. Spowoduje to udostępnienie odpowiednich pól wprowadzania w sekcji 'Skala'.
Jeśli 'Jednostka długości szablonu DXF' nie ma być automatycznie przejmowana z pliku DXF, można wybrać odpowiednią jednostkę z listy.
Skala
W tej sekcji można skalować rozmiar warstwy tła, na przykład w celu wyrównania niezgodności jednostek. Standardowym przypadkiem jest 'Jednolita skala' Δ z równomiernym skalowaniem we wszystkich kierunkach. W przypadku skali niejednolitej aktywuj odpowiednie pole wyboru w sekcji 'Opcje'.
Za pomocą przycisku
można przełączać między wprowadzaniem względnym a bezwzględnym.
Używanie warstwy tła

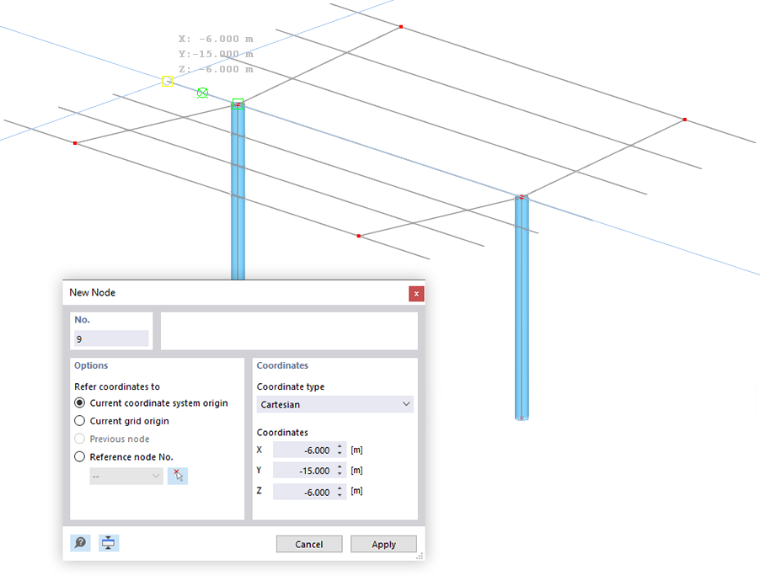

Gdy warstwa tła jest Aktywna, jest wyświetlana na szaro. Można teraz umieszczać węzły i pręty w punktach przecięcia linii warstwy – pod warunkiem, że uchwycenie obiektu dla warstw tła jest włączone.
