Każdy model jest definiowany za pomocą obiektów konstrukcyjnych. Obiekty te pełnią funkcję w układzie konstrukcyjnym. Na przykład podpora węzłowa lub pręt stanowią obiekty typu Konstrukcja, linia wymiarowa lub raster liniowy już nie. Właściwości geometryczne i sztywnościowe obiektu konstrukcyjnego wpływają na analizę statyczną modelu. Tak więc długość, materiał, typ pręta i przekrój pręta wpływają na sztywność, a tym samym na rozkład sił wewnętrznych w układzie.
Obiekty podstawowe i typy obiektów podstawowych

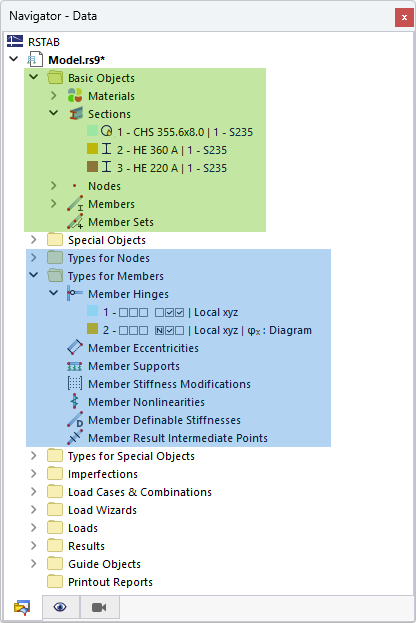

Dane konstrukcyjne są zorganizowane w Nawigatorze i w Tabeli w następujący sposób: Kategoria Obiekty podstawowe zarządza elementarnymi obiektami konstrukcyjnymi, takimi jak węzły lub pręty. W kategoriach Typy opisane są specyficzne właściwości obiektów podstawowych, na przykład podpory węzłów lub prętów.

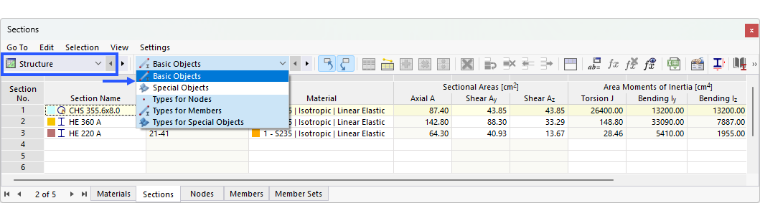

W tabeli obiekty podstawowe i odpowiadające im typy są zarządzane w kategorii Konstrukcja.

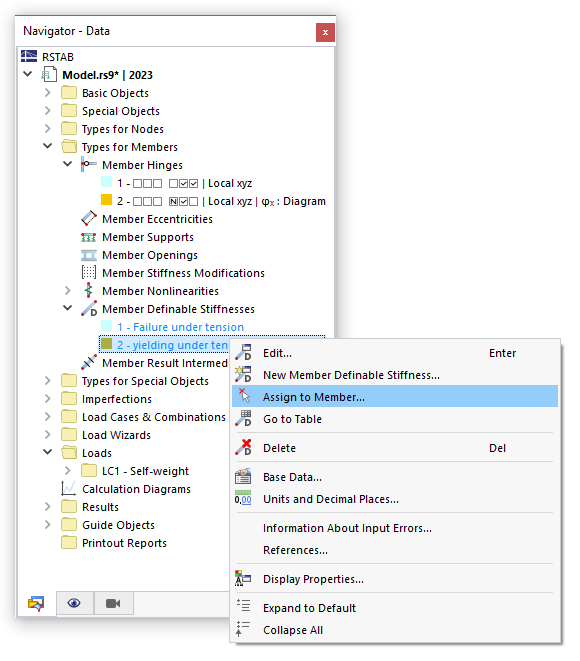

W oknach dialogowych wprowadzania danych obiekty podstawowe są interaktywnie powiązane z typami. Dzięki temu można definiować nowe typy bez opuszczania okna dialogowego lub graficznie przypisywać właściwości jako typy do obiektu podstawowego (patrz rysunek Edycja podpory pręta ).
Przykład
Pręt stanowi obiekt podstawowy. Ten pręt ma zostać wyposażony w przegub i nieliniowość. Aktywuj te właściwości dodatkowe na zakładce 'Podstawowe'. Dzięki temu w oknie dialogowym dostępne będą dwie nowe zakładki. Tam można wybrać z list lub zdefiniować właściwości 'Typ przegubu prętowego' i 'Typ nieliniowości pręta', aby przypisać je do pręta.
Komentarze
W oknach dialogowych i tabelach można w polu wprowadzania danych lub w kolumnie Komentarz wpisać uwagę i dokładniej opisać obiekt. Ten komentarz pojawia się również w Quick Info, gdy zatrzymasz na chwilę kursor myszy nad obiektem.
