Progettazione e calcolo di una copertura metallica per lo stadio La Rosaleda

Il presente Progetto di Fine Laurea, realizzato per il conseguimento del titolo di Laureato

in Ingegneria nelle Tecnologie Industriali, ha come obiettivo la progettazione e il calcolo di una

copertura metallica per lo stadio La Rosaleda, a Málaga, in Spagna. Questa struttura mira a proteggere gli spettatori dalle intemperie e a migliorare il loro comfort, coprendo completamente le tribune. Inoltre, il progetto presenta una componente simbolica: vista dall’alto, la sua forma ricorda una rosa, in riferimento al nome dello stadio.

Autore	Álvaro Lozano Hernández
Università	Università di Málaga

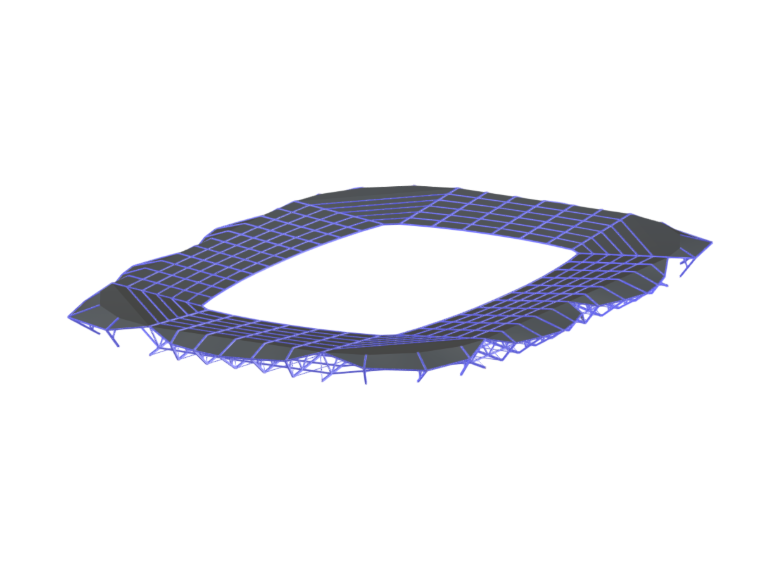

Copertura metallica con membrana in fibra di vetro per lo stadio La Rosaleda a Málaga, Spagna.

Copertura metallica con membrana nello stadio La Rosaleda, Málaga

A causa della geometria desiderata, si è optato per un sistema di capriate come soluzione strutturale. La relazione descrive in dettaglio le principali caratteristiche del progetto, includendo la selezione del materiale, la tipologia dei profili strutturali e l'analisi delle azioni agenti sulla struttura.

Per la modellazione e l'analisi strutturale è stato impiegato il software Dlubal RFEM 6, selezionato per la sua precisione e versatilità nella progettazione di strutture in acciaio conformemente ai criteri dell'Eurocodice. Con questo strumento è stata eseguita un'analisi statica della struttura, valutando aspetti chiave come la freccia massima, nonché un'analisi di instabilità per i casi di carico di buckling più sfavorevoli e la progettazione del collegamento più sollecitato della capriata.

I risultati ottenuti confermano la fattibilità tecnica e funzionale della soluzione proposta, garantendone la sicurezza strutturale secondo la normativa vigente.

Download

Lavoro di fine corso completo

240,62 MB

;
