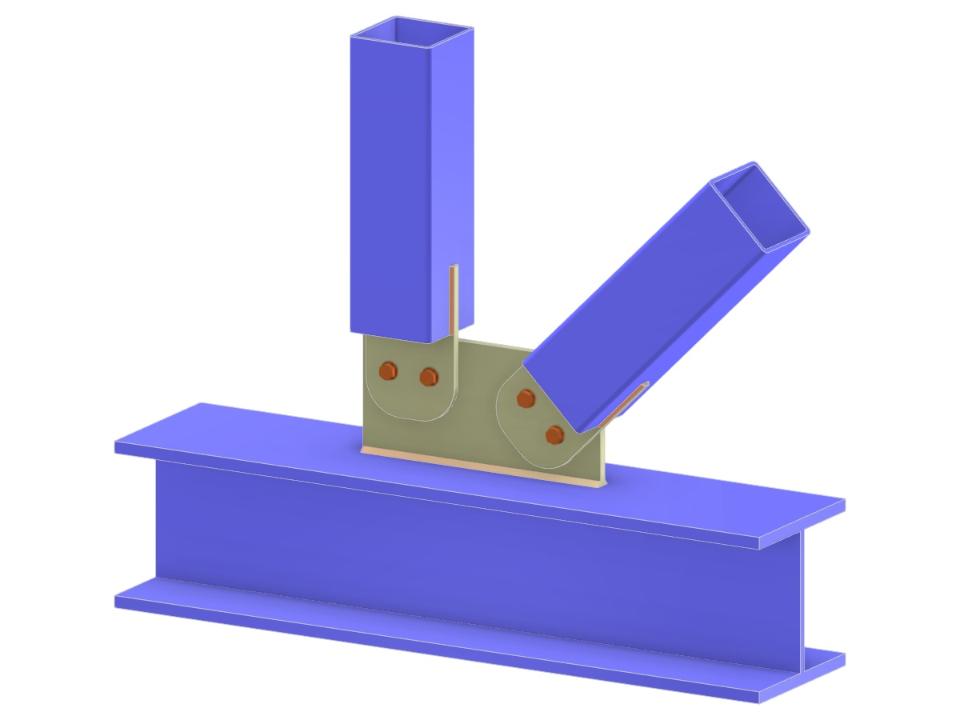

Questo modello mostra un traliccio dotato di collegamenti a giunto a N con fazzoletti. Gli elementi diagonali e verticali sono collegati al corrente mediante un piatto a linguetta intagliato e un assemblaggio bullonato. Il progetto utilizza sezioni cave con profili RHS e un profilo a H, fornendo una soluzione strutturale robusta ed efficiente. Ideale per analizzare i collegamenti nei tralicci, questo modello aiuta a comprendere il comportamento del giunto bullonato in assemblaggi complessi.
Giunto a N di Traliccio | Collegamento di Diagonale e Verticale al Corrente con Fazzoletto e Tongue Plate
| Numero di nodi | 5 |
| Numero di linee | 4 |
| Numero di aste | 4 |
| Numero di superfici | 0 |
| Numero di solidi | 0 |
| Numero di casi di carico | 0 |
| Nr. di combinazioni di carico | 0 |
| Nr. di combinazioni di risultati | 0 |
| Peso totale | 0,092 t |
| Dimensioni (metriche) | 0.960 x 0.680 x 0.000 m |
| Dimensioni (imperiali) | 3.15 x 2.23 x 0 feet |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
