Quando si calcola un pannello irrigidito longitudinalmente, ricevo un messaggio che dice che l'irrigidimento non può essere alla fine del pannello. Cosa posso fare?

Question

Quando si calcola un pannello irrigidito longitudinalmente, ricevo un messaggio che dice che l'irrigidimento non pu&#242; essere alla fine del pannello. Cosa posso fare?

Accepted Answer

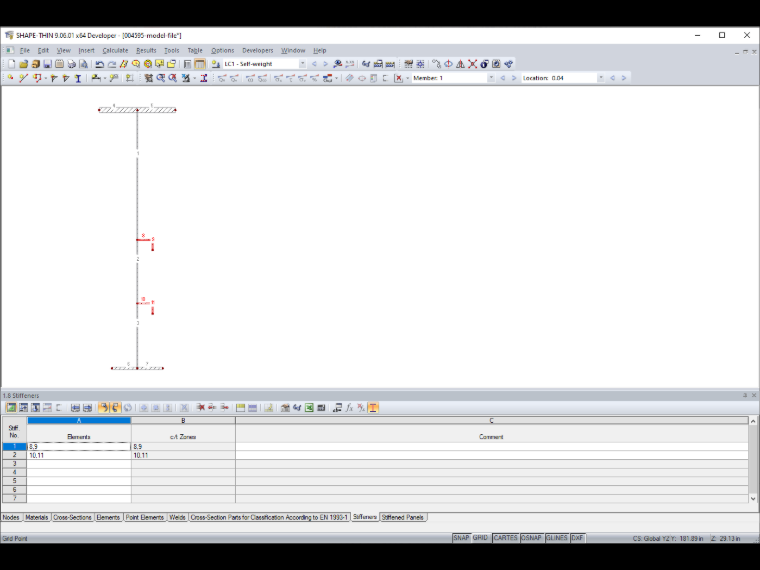

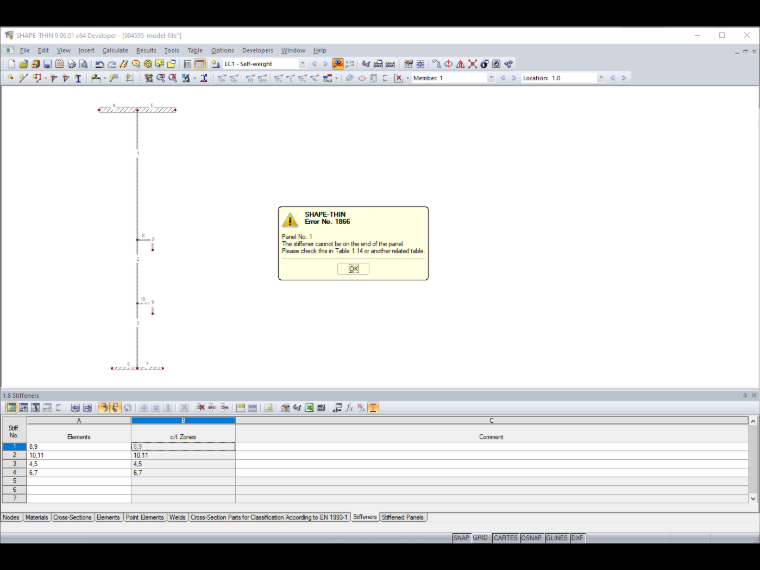

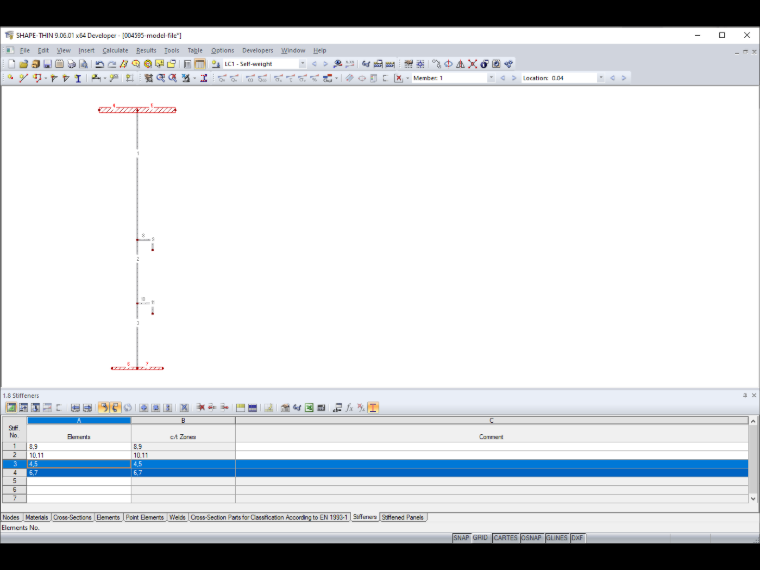

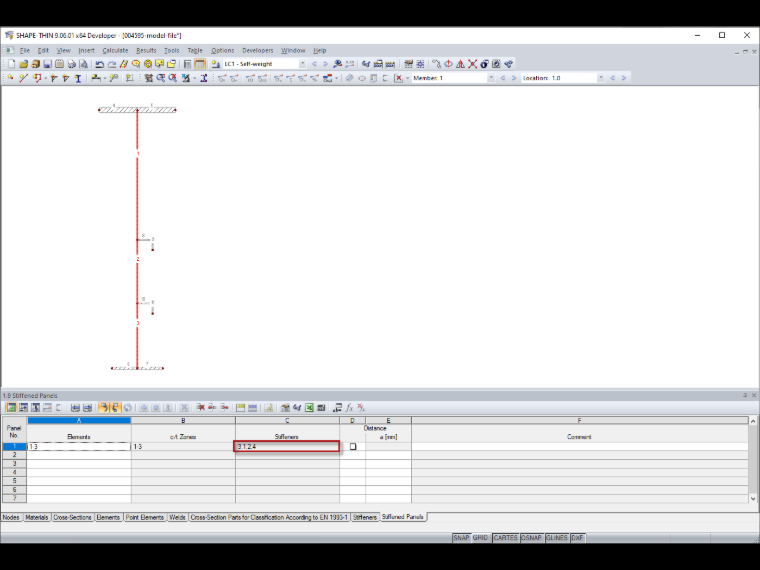

Gli elementi che irrigidiscono un pannello ai bordi non rappresentano irrigidimenti nel senso di una piastra irrigidita secondo EN 1993-1-5 [1], Sezione 4.5. Sind die Begrenzungen des Beulfeldes als Beulsteifen definiert, wird daher die im Bild 1 dargestellte Meldung ausgegeben. Diese Beulsteifen sind zu l&#246;schen.Das im Bild 2 dargestellte Beulfeld beinhaltet die Elemente 1 - 3 sowie die Steifen 1 - 4. Die Steifen 3 und 4 befinden sich jedoch am Rand des Beulfeldes (im Bild 3 rot markiert), so dass die im Bild 1 dargestellte Meldung ausgegeben wird. Diese Steifen sind zu l&#246;schen (Bild 4). Dies wird auch im Video gezeigt.
