Rigidizadores en vanos arriostrados según EN 1993-1-5: Prevención de errores y consejos de modelado

Los elementos que rigidizan un panel en los bordes no representan rigidizadores en el sentido de una placa rigidizada según EN 1993-1-5 [1], sección 4.5. Sind die Begrenzungen des Beulfeldes als Beulsteifen definiert, wird daher die im Bild 1 dargestellte Meldung ausgegeben. Diese Beulsteifen sind zu löschen.

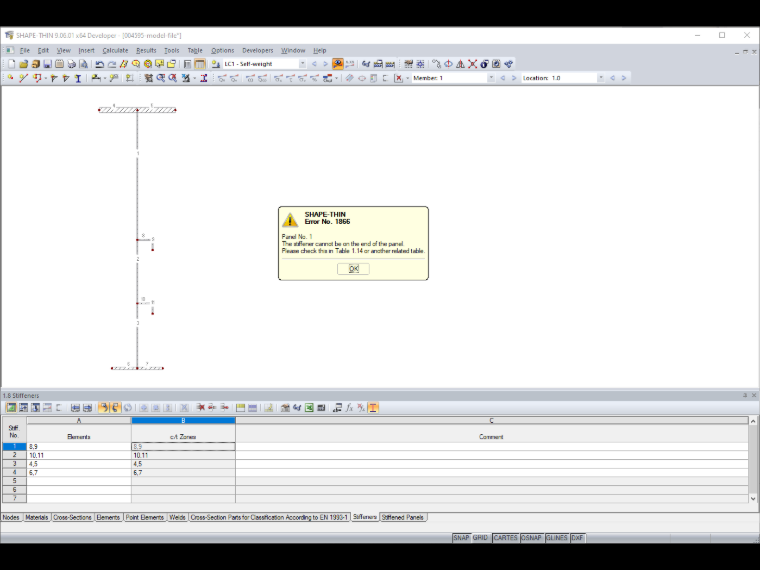

1 Mensaje de error ' El rigidizador no puede estar al final del panel. '

Das im Bild 2 dargestellte Beulfeld beinhaltet die Elemente 1 - 3 sowie die Steifen 1 - 4. Die Steifen 3 und 4 befinden sich jedoch am Rand des Beulfeldes (im Bild 3 rot markiert), so dass die im Bild 1 dargestellte Meldung ausgegeben wird. Diese Steifen sind zu löschen (Bild 4). Dies wird auch im Video gezeigt.

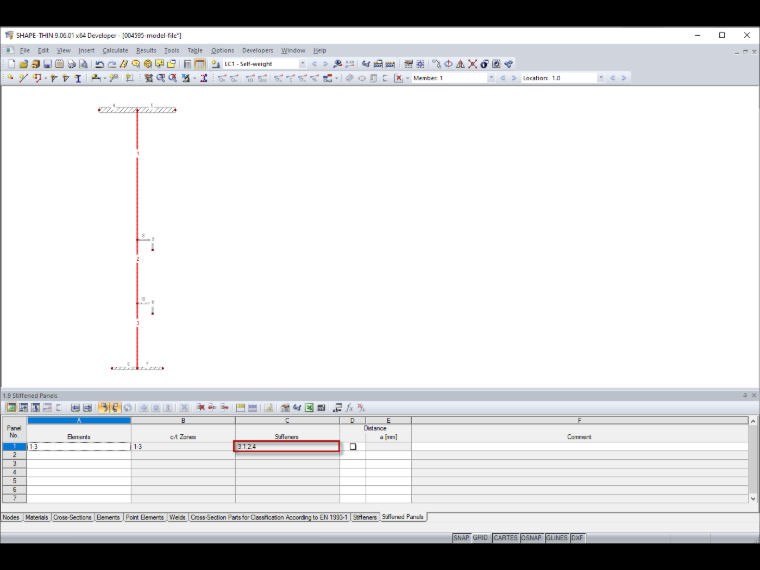

2 Panel

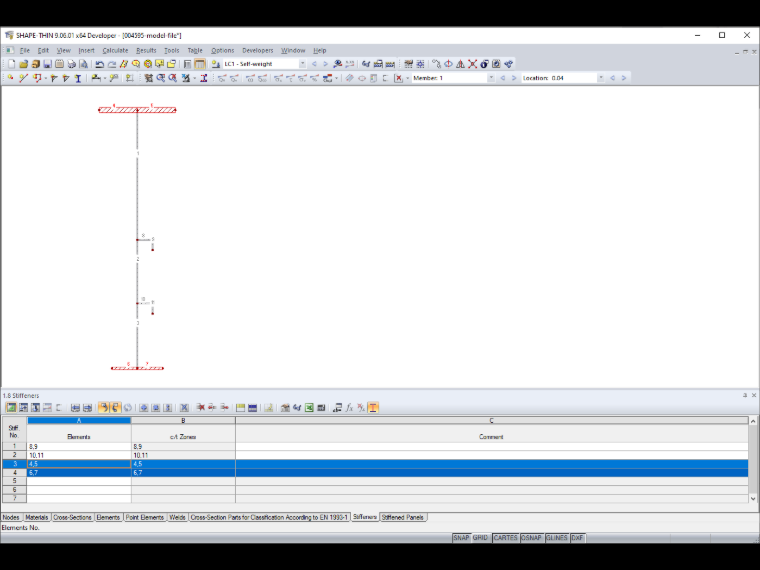

3 rigidizadores

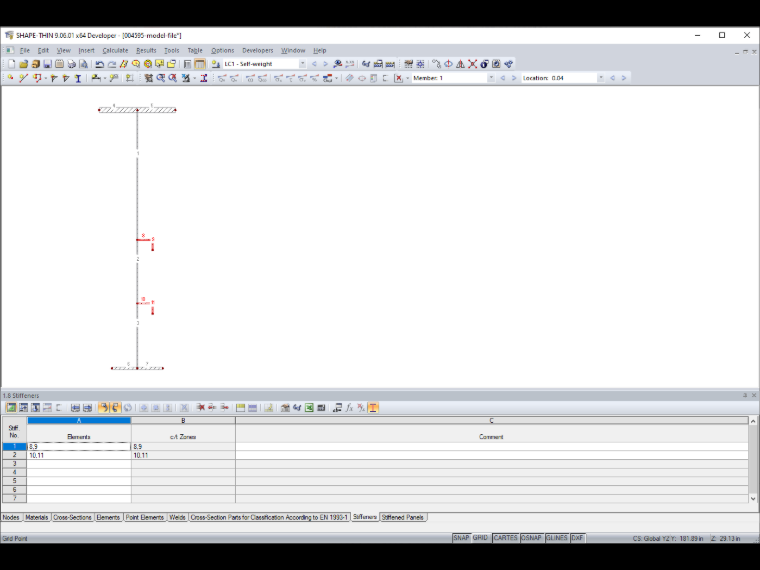

4 rigidizadores
