Diversi risultati di vincolo esterno della linea e di superficie nei modelli EF

La ragione principale di ciò è la dimensione della mesh EF e il diverso smussamento dei risultati. Mit einem zunehmend feinerem FE-Netz sollten sich die Ergebnisse aneinander angleichen.

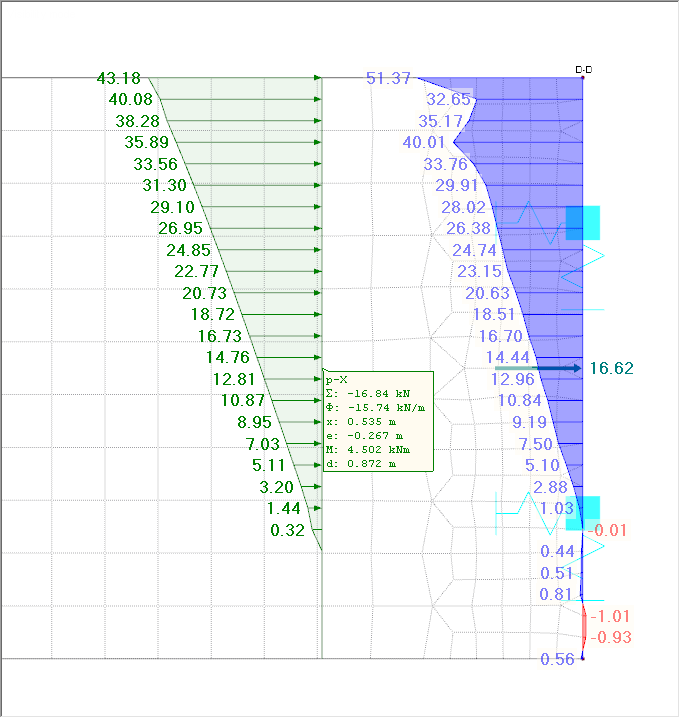

In Bild 01 ist ein Vergleich mit einem relativ groben FE-Netz dargestellt. Die Auflager-Resultierende Beträgt 16,84 kN. Die Resultierende der Flächenergebnisse beträgt jedoch nur 14,41 kN. Wird das FE-Netz an dieser Stelle verfeinert (siehe Bild 02) gleichen sich die Ergebnisse aneinander an.

1 Reazioni vincolari del vincolo esterno della linea (verde), forze interne della superficie (blu/rosso)

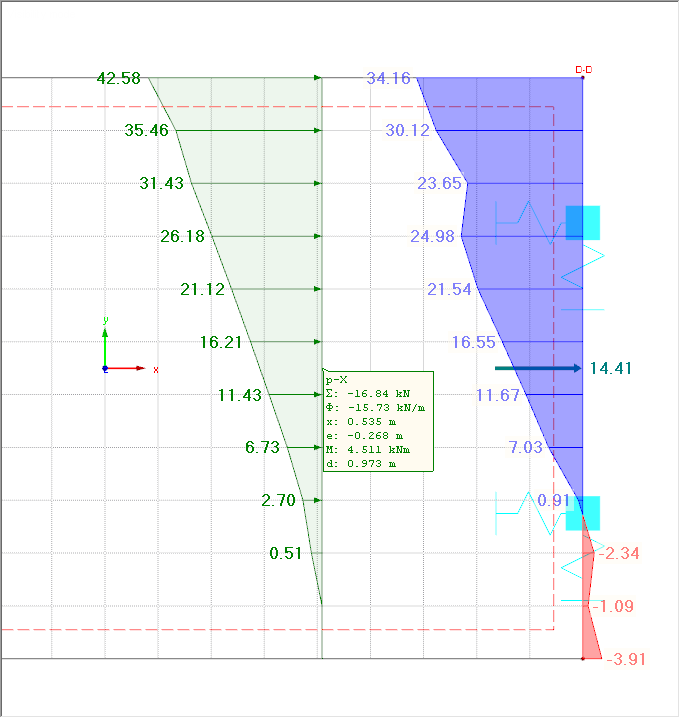

2 Regolazione tramite mesh agli elementi finiti

In Bild 03 wurde das FE-Netz noch weiter verfeinert. Die Ergebnisse stimmen nun exakt überein. Die Abweichung am Anfang kann durch die singuläre Stelle und durch die Schnittgrößenglättung begründet werden.

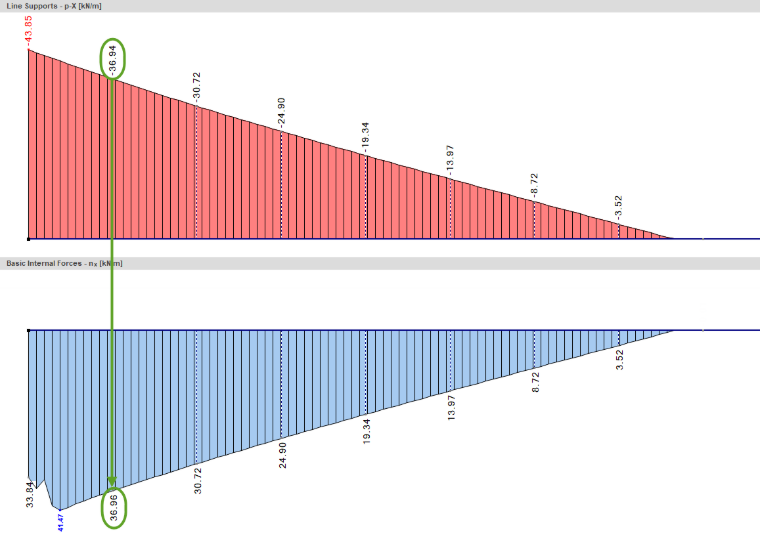

3 Reazione del vincolo esterno della linea (in alto) e forze interne della superficie (in basso) per mesh EF molto fine
