Diferentes resultados de apoyos en línea y superficies en modelos de EF

La razón principal de esto es el tamaño de la malla de EF y el suavizado diferente de los resultados. Mit einem zunehmend feinerem FE-Netz sollten sich die Ergebnisse aneinander angleichen.

In Bild 01 ist ein Vergleich mit einem relativ groben FE-Netz dargestellt. El apoyo resultante es de 16,84 kN. Sin embargo, la resultante de los resultados de la superficie sólo es de 14,41 kN. Wird das FE-Netz an dieser Stelle verfeinert (siehe Bild 02) gleichen sich die Ergebnisse aneinander an.

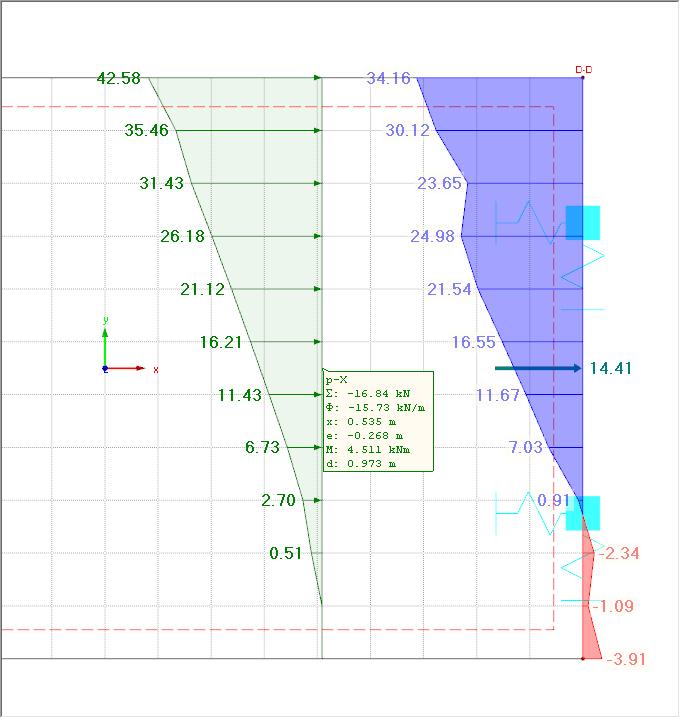

1 Reacciones en el apoyo del apoyo en línea (verde), esfuerzos internos de la superficie (azul/rojo)

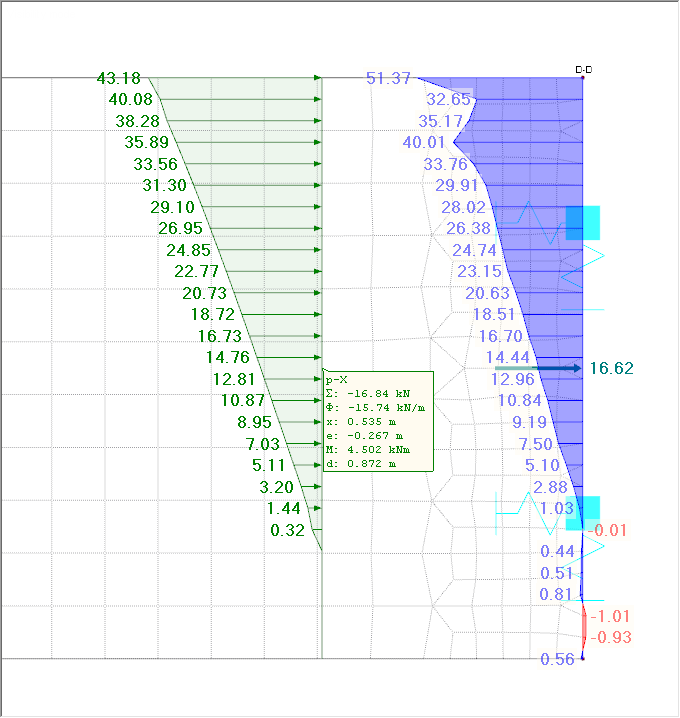

2 Ajuste mediante una malla de EF más fina

In Bild 03 wurde das FE-Netz noch weiter verfeinert. Die Ergebnisse stimmen nun exakt überein. La desviación al inicio se puede explicar por la ubicación singular y el suavizado de los esfuerzos internos.

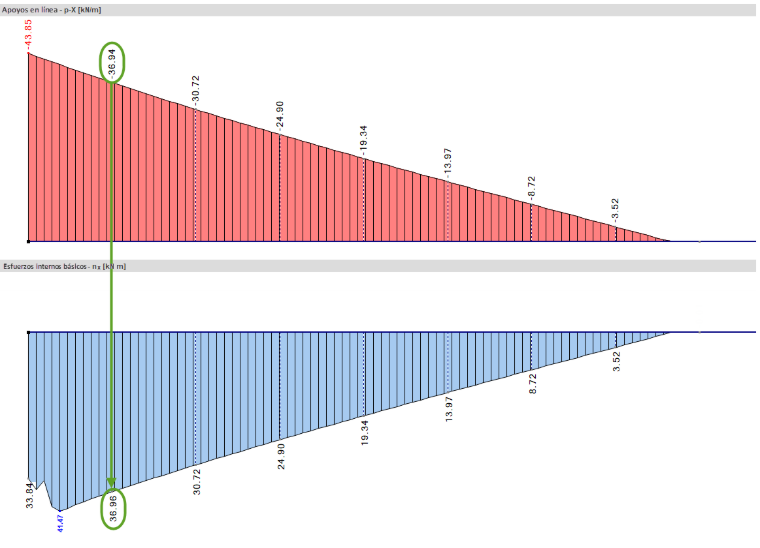

3 Reacción del apoyo en línea (superior) y esfuerzos internos de la superficie (inferior) para una malla de elementos finitos
