La structure en bois massif est conforme à la fois à la norme Minergie et aux standards de construction durable suisses (SNBS). Cette approche assure la flexibilité d’utilisation à long terme et permet d’adapter le bâtiment aux besoins futurs.

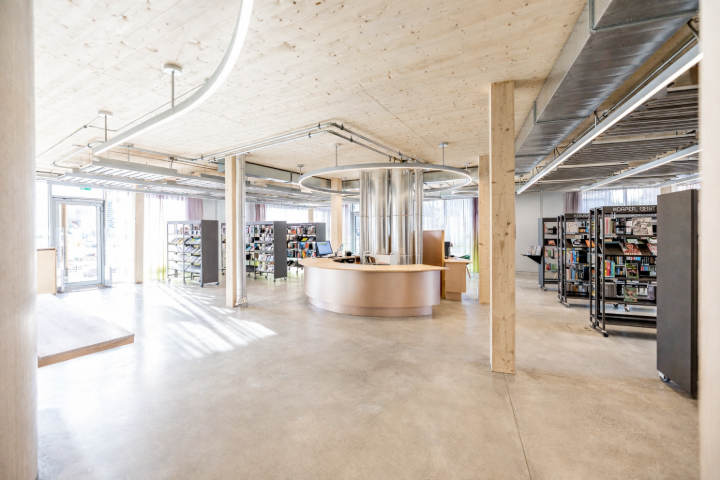

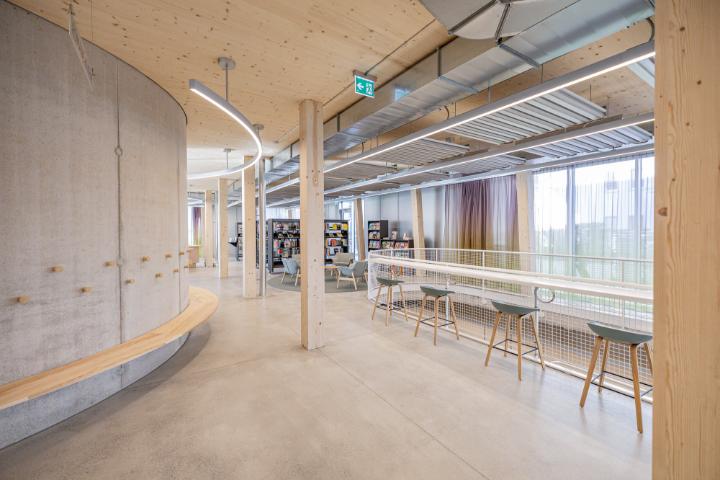

Une structure porteuse en sapin/épicéa, complétée par un noyau de circulation en béton apparent, caractérise les espaces intérieurs.

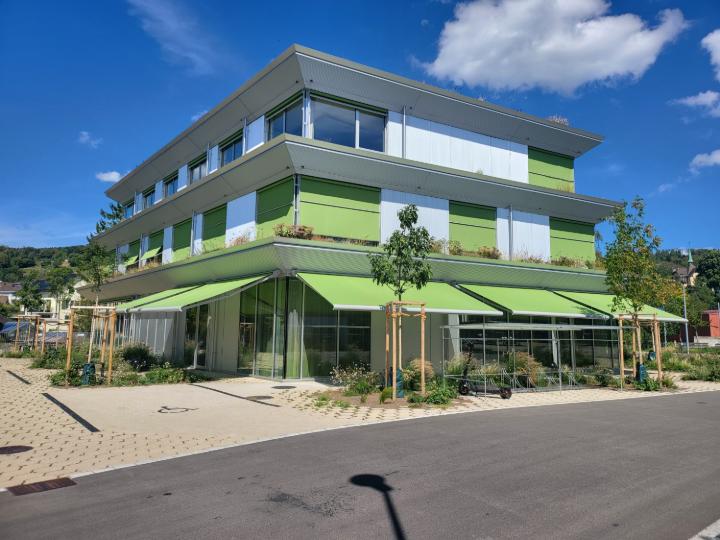

Un espace végétalisé continu entoure le bâtiment et sert de filtre vert procurant une ombre naturelle – créant ainsi un bâtiment non-mitoyen avec des fenêtres sur tous les côtés.
Grâce à la réutilisation de la cave existante et à la minimisation des travaux d’excavation, le projet maximise les surfaces perméables. En plus de la façade végétalisée, des arbres supplémentaires fournissent une ombre élargie et contribuent à un environnement résilient et résistant au climat.
Le cahier des charges exigeait une grande flexibilité d’utilisation, des dalles fines sans retombées de poutre faisant saillie dans l’espace en raison des hauteurs requises des pièces et du bâtiment, la possibilité d’un libre arrangement des poteaux ainsi qu’une méthode de construction adaptée aux conditions d'espace étroites du bourg et présentant de faibles émissions de poussières et de faibles nuisances sonores.
Le choix s’est finalement porté sur une construction à ossature avec des poteaux en bois lamellé-collé et des dalles planes TS3 composées d’éléments de bois lamellé-croisé collés en about. Cela a permis de garantir des dalles planes fines, un haut degré de préfabrication ainsi qu’une bonne isolation acoustique.
Les dalles planes TS3 peuvent en outre s’appliquer à presque tous les plans d'étage. La livraison juste-à-temps a permis de renoncer à un appui intermédiaire nécessitant beaucoup d’espace. Le faible poids des composants en bois, les capacités de volume de transport ont pu être exploitées de façon optimale et les trajets de camions réduits (ce qui a permis d’éviter des embouteillages, des émissions et de réduire les coûts).
Le noyau de circulation a été réalisé en béton apparent et assure le contreventement.
Grâce à la simplicité constructive qu’apportent les dalles planes TS3 de par leur nature homogène et monolithique, la planification, la production et le montage ont pu rester simples et donc économiques. Le concept global avec des poteaux et des cloisons intérieures sèches non porteuses s'est révélé être une alternative compétitive en bois à une solution en béton armé.
Les dalles planes TS3 rendent la planification simple et efficace. Elles disposent d’un transfert de charges biaxial et d'une rigidité continue dans les deux directions. Grâce à leur construction monolithique et leur simplicité constructive, les connecteurs peuvent être réduits au strict minimum. Il est également possible de renoncer à l’établissement de plans de coffrage et de plans d’armatures.

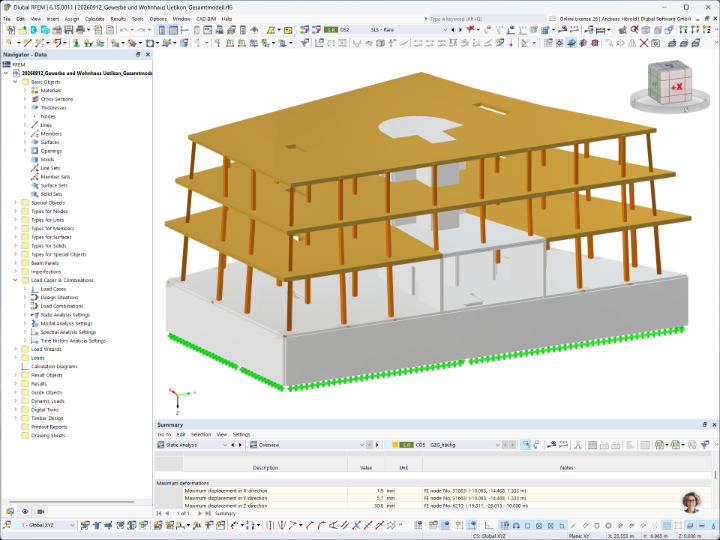

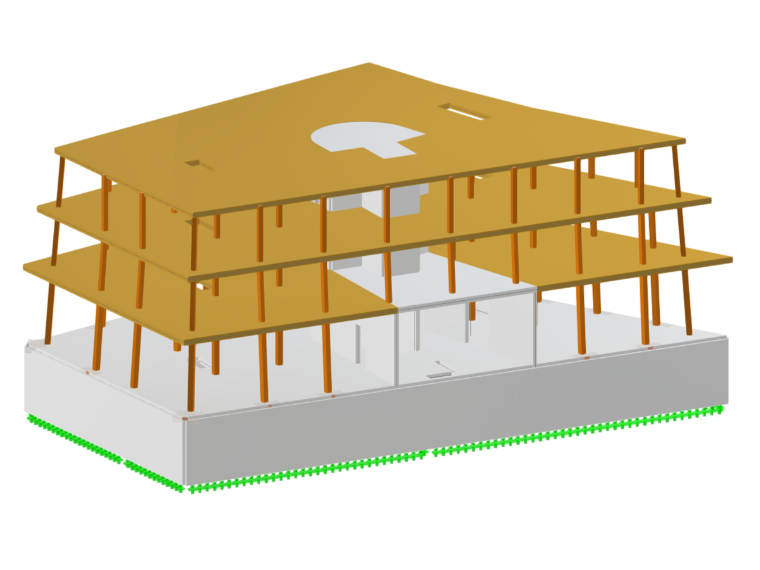

Le modèle a été dessiné dans Cadwork au moyen de surfaces, de barres et de solides, puis importé dans Dlubal RFEM grâce à l’interface IFC.

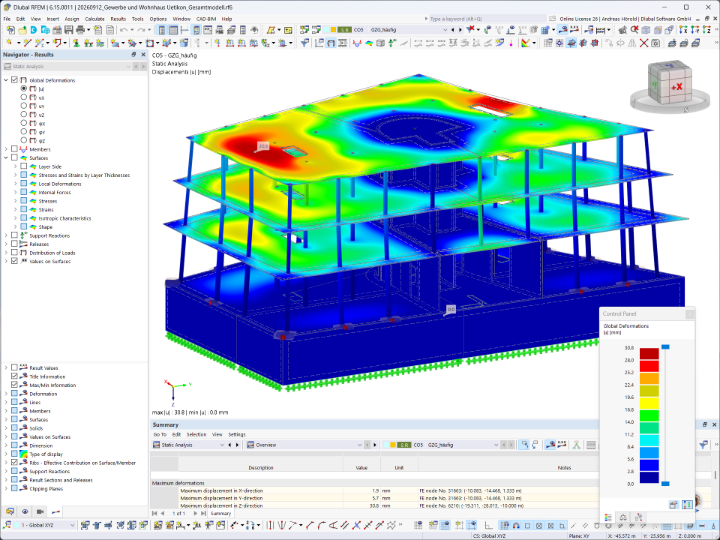

L’utilisation de RFEM 6 et du module complémentaire « Surfaces multicouches » de Dlubal a permis de modéliser, vérifier et optimiser rapidement et facilement les dalles planes TS3. Les rigidités continues des dalles planes TS3 ont permis de modéliser des surfaces extrêmement simples et ininterrompues, à la place de plaques individuelles en CLT. La bibliothèque intégrée avec les compositions standard des fabricants de CLT facilite le choix de la composition des plaques. Pour certaines dalles, la composition des plaques a pu être choisie librement et saisie manuellement.
Le module complémentaire « Vérification du bois » a permis une vérification simple et rapide des éléments de bois lamellé-croisé ainsi que de la résistance au feu. L’affichage des résultats graphique du calcul de la carbonisation permet une vérification rapide de la plausibilité des résultats.
Et enfin, le comportement vibratoire des dalles planes TS3 a pu être analysé et vérifié grâce au module complémentaire « Analyse modale », pour la détermination de la fréquence propre, et au module complémentaire « Analyse de l’historique de temps » pour le calcul de l'accélération de vibration.
L’analyse sismique a été effectuée à l’aide du module complémentaire « Analyse du spectre de réponse ».
Ainsi, la planification et l’exécution d’une dalle plane biaxiale en bois massif se sont révélées plus efficaces que son équivalent en béton armé.
| Localisation | Bergstrasse 137 CH-8707 Uetikon am See Suisse |
| Investisseur | Medpension vsa asmac |
| Architecture | HHF architekten GmbH ETH SIA BSA |
| Ingénieur structures en bois | HTB Ingenieure SA |
| Ingénieur Structures en béton | Schnetzer Puskas Ingenieure AG |
| Construction bois | W. Rüegg AG |
