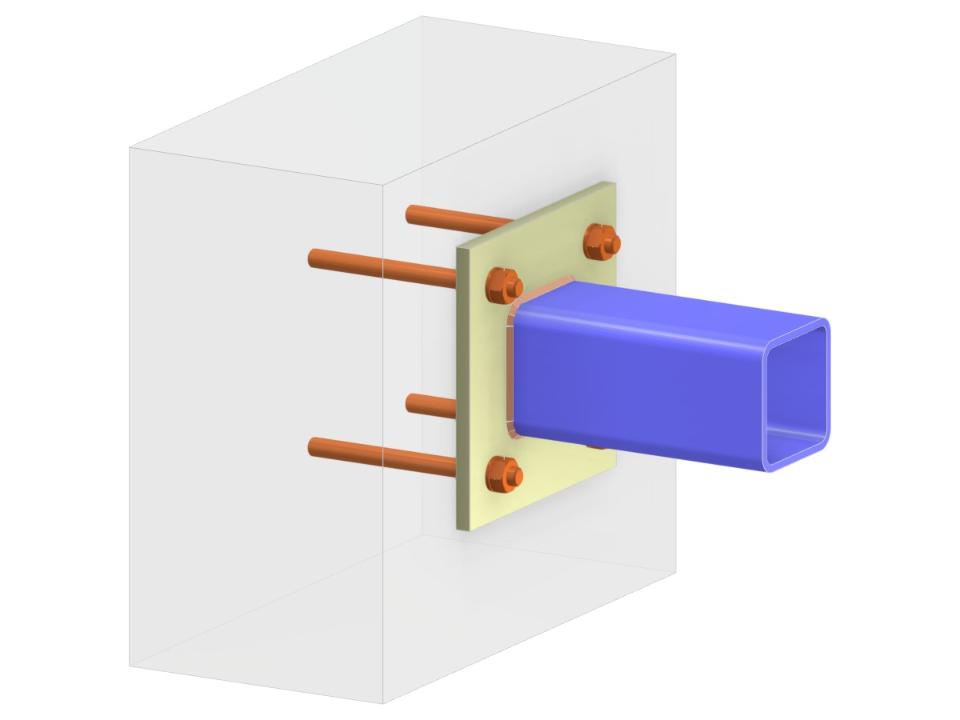

Ce modèle présente un système d'ancrage de poutre incorporant une conception de platine d’about étendue pour une meilleure distribution de charge. Il comporte une section creuse, plus précisément une section creuse rectangulaire (RHS), qui offre une solution constructive efficace tout en conservant un profil épuré. Le modèle démontre l'interaction entre l'extension de la plaque et la section creuse pour améliorer la stabilité et l'efficacité de l'ancrage. Idéal pour comprendre les détails de connexion complexes dans l'ingénierie moderne.
Ancrage de Poutre | Plaque de Base Verticale Étendue
| Nombre de nœuds | 2 |
| Nombre de lignes | 1 |
| Nombre de barres | 1 |
| Nombre de surfaces | 0 |
| Nombre de solides | 0 |
| Nombre de cas de charge | 4 |
| Nombre de combinaisons de charges | 8 |
| Nombre de combinaisons de résultats | 0 |
| Poids total | 0,031 t |
| Dimensions (métriques) | 1,000 x 0,000 x 0,000 m |
| Dimensions (impériales) | 3.28 x 0 x 0 feet |
Ces modèles sont disponibles au téléchargement à des fins de formation ou de réalisation de projets de calcul de structure. Dlubal Software décline cependant toute responsabilité quant à l'exactitude des modèles et à l'exhaustivité des données qu'ils contiennent.
