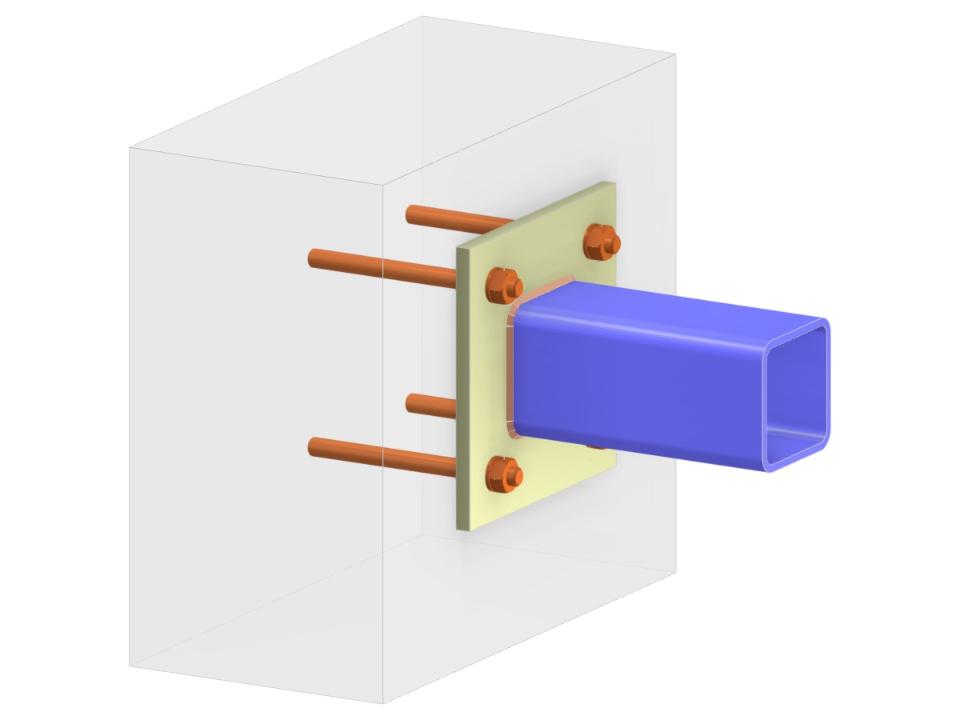

Tento model představuje kotevní systém nosníku využívající konstrukci spoje čelní deskou s přesahem pro zlepšení průběhu zatížení. Vyznačuje se dutým profilem, konkrétně obdélníkovým dutým profilem (RHS), který poskytuje efektivní konstrukční řešení při zachování elegantního vzhledu. Model demonstruje souhru mezi přesahem desky a dutým profilem při zvyšování stability a účinnosti kotvení. Ideální pro pochopení komplexních detailů spoje v moderním inženýrství.
Nosník Ukotvení | Svislá Prodlužovací Patní Deska
| Počet uzlů | 2 |
| Počet linií | 1 |
| Počet prutů | 1 |
| Počet ploch | 0 |
| Počet těles | 0 |
| Počet zatěžovacích stavů | 4 |
| Počet kombinací zatížení | 8 |
| Počet kombinací výsledků | 0 |
| Celková hmotnost | 0,031 t |
| Rozměry (metrické) | 1,000 x 0,000 x 0,000 m |
| Rozměry (imperiální) | 3.28 x 0 x 0 feet |
