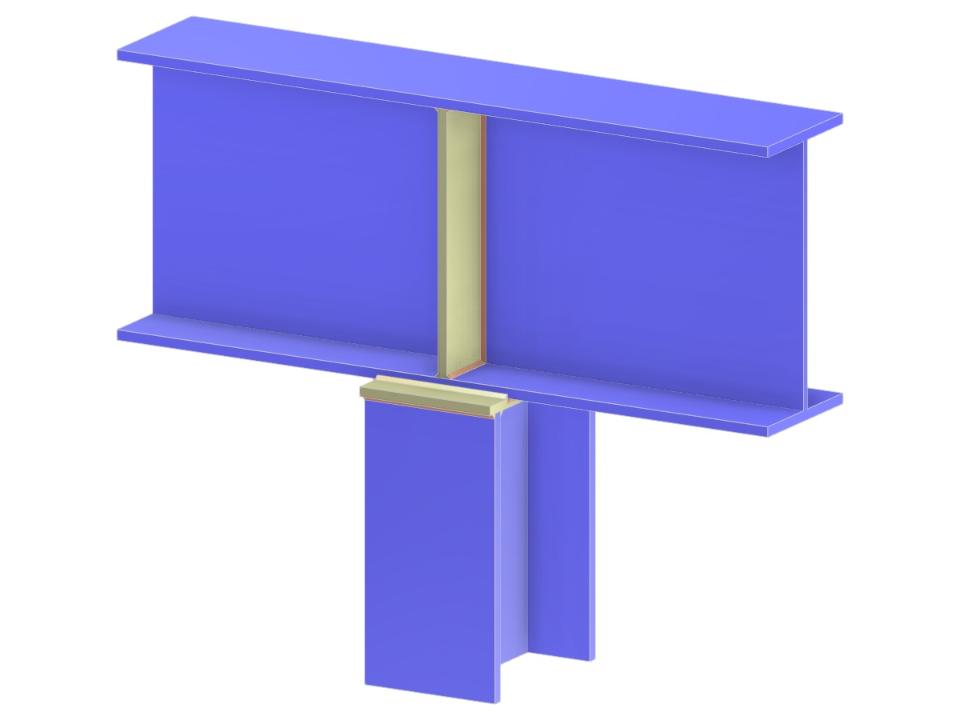

Ce modèle démontre une connexion sophistiquée d’un poteau à une poutre continue à l’aide d’une plaque d’extrémité sur toute la hauteur et de raidisseurs de poutre soudés. La configuration comprend une base de poteau encastrée, garantissant une intégrité structurelle robuste. Conçue pour des scénarios d’ingénierie complexes, cette disposition met en évidence les avantages de l’intégration d’éléments soudés pour la résilience et la durabilité. De telles configurations sont essentielles pour obtenir des capacités portantes stables dans diverses structures.
Connexion colonne à âme de poutre via plaque d’extrémité pleine hauteur
| Nombre de nœuds | 4 |
| Nombre de lignes | 3 |
| Nombre de barres | 3 |
| Nombre de surfaces | 0 |
| Nombre de solides | 0 |
| Nombre de cas de charge | 0 |
| Nombre de combinaisons de charges | 0 |
| Nombre de combinaisons de résultats | 0 |
| Poids total | 0,049 t |
| Dimensions (métriques) | 0,800 x 0,470 x 0,000 m |
| Dimensions (impériales) | 2.62 x 1.54 x 0 feet |
Ces modèles sont disponibles au téléchargement à des fins de formation ou de réalisation de projets de calcul de structure. Dlubal Software décline cependant toute responsabilité quant à l'exactitude des modèles et à l'exhaustivité des données qu'ils contiennent.
