Un contact entre surfaces décrit l'assemblage entre des surfaces parallèles. Avec ce couplage des surfaces, vous pouvez contrôler le transfert de force sans devoir – comme dans RFEM 5 – créer un solide de contact. Vous pouvez ainsi assembler des surfaces dont le contact n'est par exemple effectif que pour les efforts de compression.

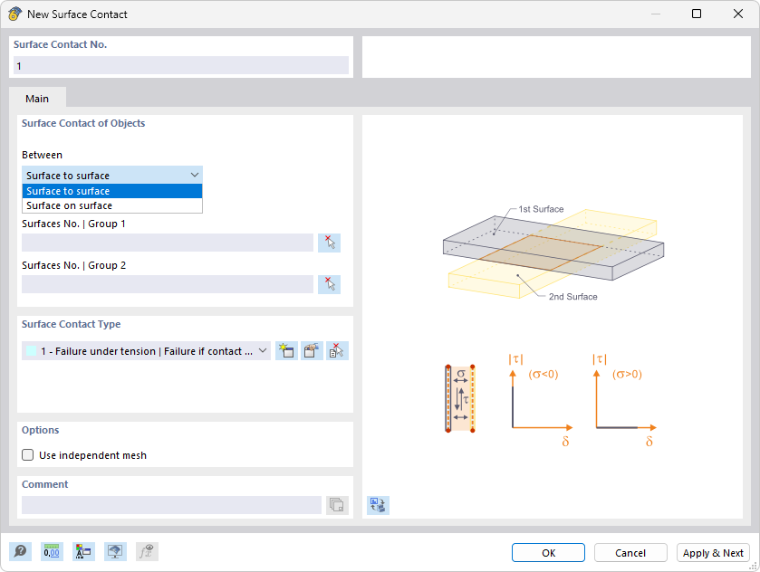

Contact entre surfaces des objets
Dans la liste 'Entre', sélectionnez la relation géométrique entre les surfaces :
- Surface sur surface : Les deux groupes de surfaces parallèles sont séparés par un espacement.
- Surface sur surface : Les groupes de surfaces sont directement superposés sans espacement, donc dans le même plan.
Indiquez les numéros des surfaces entre lesquelles il existe un contact. Définissez comme 'Groupe 1' l'une des surfaces et comme 'Groupe 2' la surface qui lui est parallèle. À l'aide du bouton
, vous pouvez sélectionner les surfaces graphiquement. Chaque groupe peut également être composé de plusieurs surfaces.
Les contacts entre surfaces ne sont actuellement possibles que pour des surfaces planes.
Type de contact de surface
Le type de contact de surface détermine quelles force sont transférées entre les deux surfaces. Vous pouvez sélectionner le type dans la liste ou le définir avec le bouton
(voir le chapitre Types de contact de surface).
Options
La case 'Maillage indépendant privilégié' permet de créer des maillage EF spécifiques pour les deux surfaces avec les objets intégrés respectifs.
