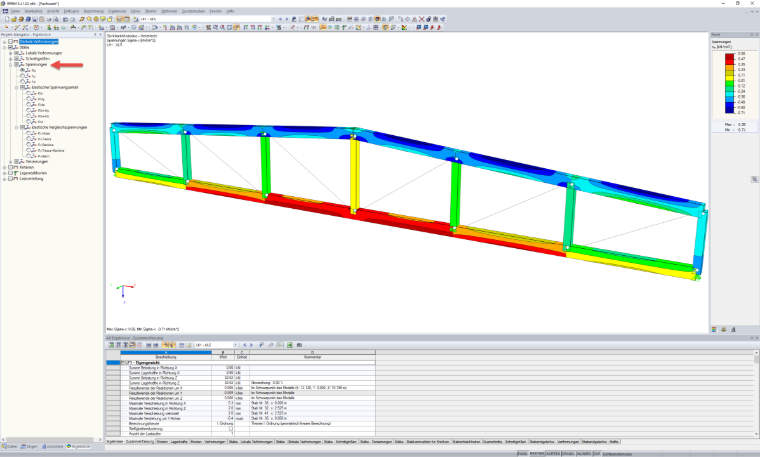

Un joint en surpression entre deux barres peut être contrôlé dans RFEM à l'aide des résultats des contraintes des barres. Ces résultats représentent les contraintes agissant sur les barres pour chaque situation de charge sous forme de dégradé de couleur sur la surface de chaque barre en fonction de la section assignée.
Les résultats des contraintes de barre permettent d'afficher les composants de contrainte et les contraintes équivalentes suivants avec l'échelle de couleurs associée par rapport à l'axe de barre local :
- Contraintes
- σx
- τy
- τz
- Composants de contrainte élastique
- σN
- σMy
- σMz
- σN+My
- σN+Mz
- σM
- Contraintes équivalentes élastiques
- σv,Mises
- σv,Tresce
- σv,Rankine
- σv,Tresca+Rankine
- σv,Bach

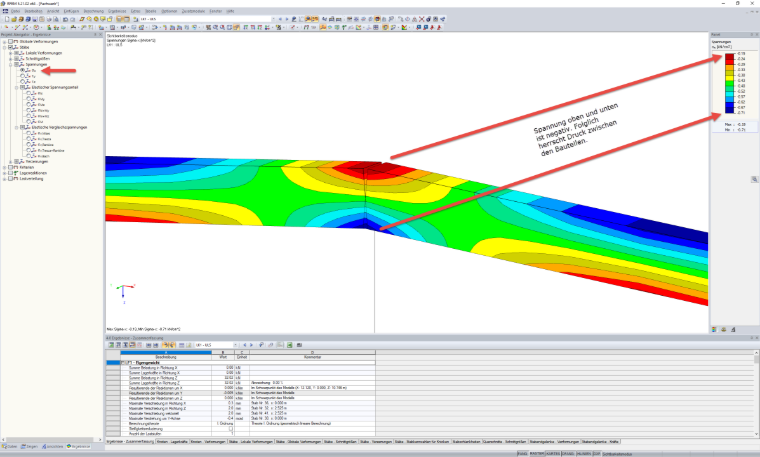

L'affichage dynamique des barres connectées au joint et l'affichage des contraintes σx permettent de visualiser l'état des contraintes sur les barres et donc entre elles. Si seules des contraintes négatives apparaissent dans la zone entre les barres, le joint est en surpression.
