Comprobación de la junta comprimida en la cumbrera

Una unión con sobrepresión entre dos barras se puede controlar en RFEM por medio de los resultados de la tensión de la barra. Para las barras, estos resultados de tensiones representan la tensión eficaz como un gradiente de color a través de la superficie dependiendo de la sección asignada.

FAQ

FAQ 004286 |
¿Cómo controlo una unión con sobrepresión en el borde?

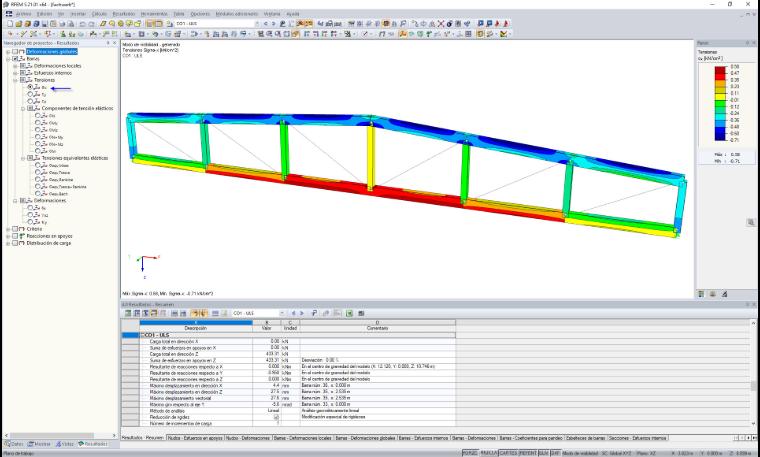

Tensiones en barras

Basado en el eje local de la barra, el resultado de la tensión de la barra da los siguientes componentes de tensión y tensiones de referencia con una escala de color asociada:

• Tensión
  • σ_x
  • τ_y
  • τ_z
• Componentes de tensión elásticas
  • σ_N
  • σ_Mi
  • σ_Mz
  • σ_N+Mi
  • σ_N+Mz
  • σ_M
• Tensiones equivalentes elásticas
  • σ_eqv,Mises
  • σ_equiv,Tresca
  • σ_eqv,Rankine
  • σ_{equiv,Tresca+Rankine}
  • σ_eqv,Bach

Usando la visualización activa para las barras conectadas en la unión, y mostrando las tensiones σ_x, es posible visualizar el estado de la tensión en y, por lo tanto, también entre las barras. Si sólo se pueden dar tensiones negativas en la zona entre las barras, la unión está sometida a sobrepresión.

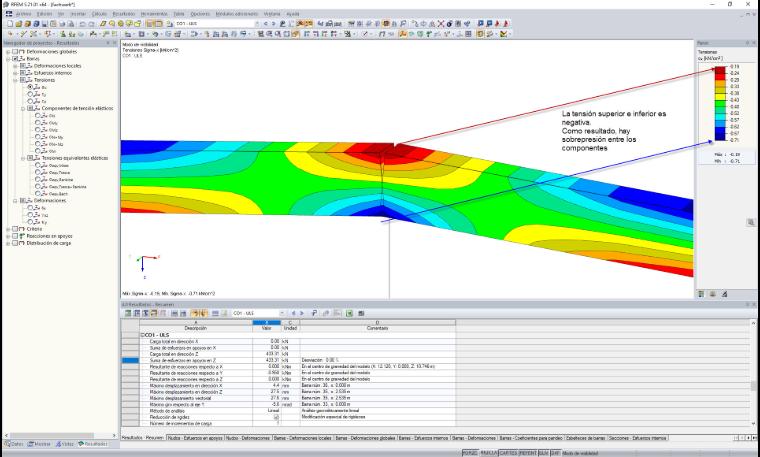

Tensiones en la unión
