Insertion d'articulations sur des appuis dans le programme CRANEWAY

Comment peut-on insérer des libérations sur des appuis dans le programme CRANEWAY pour éviter l'effet de continuité ?

Réponse:

Pour ce faire, cochez la case de la colonne J dans le Tableau 1.2 Géométrie (voir la Figure 01).

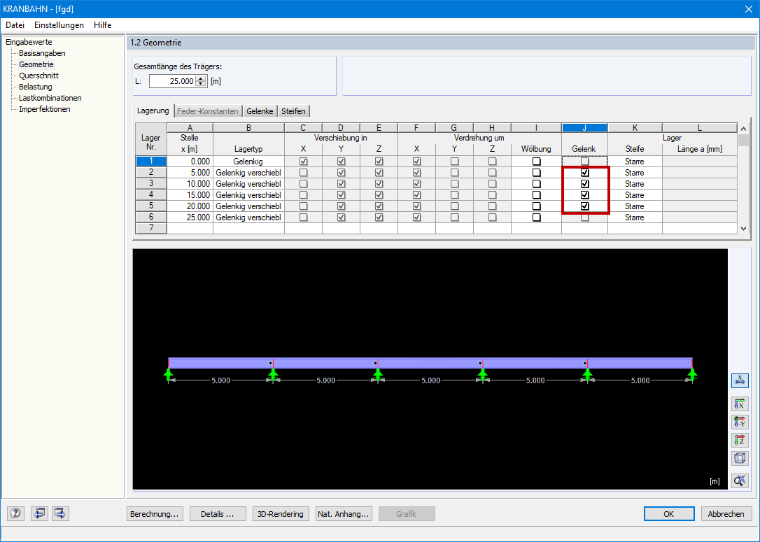

Activation des articulations
1 Activation des articulations

Les définitions des libérations sont ensuite affichées dans l'onglet « Libérations » (voir la Figure 02).

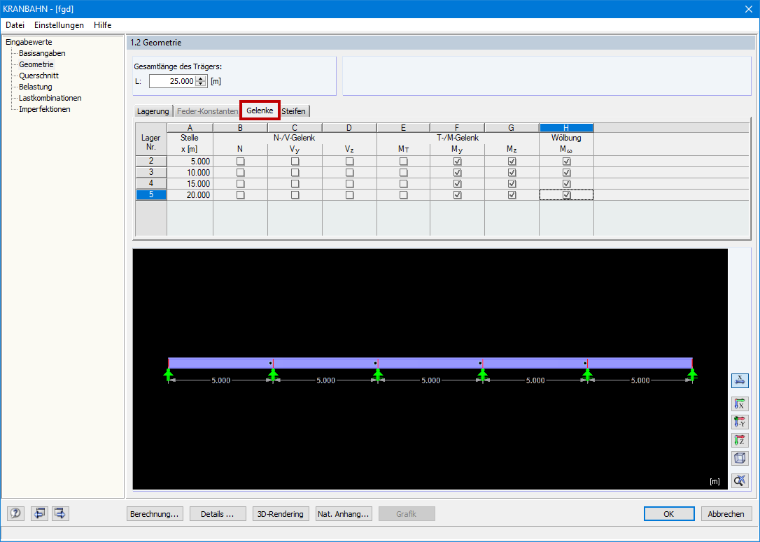

Définition des articulations
2 Définition des articulations

Si vous souhaitez modifier les libérations, vous devez définir le type de support sur « Défini par l'utilisateur » dans l'onglet « Appui ». Les libérations peuvent alors être définies librement (voir la Figure 03).

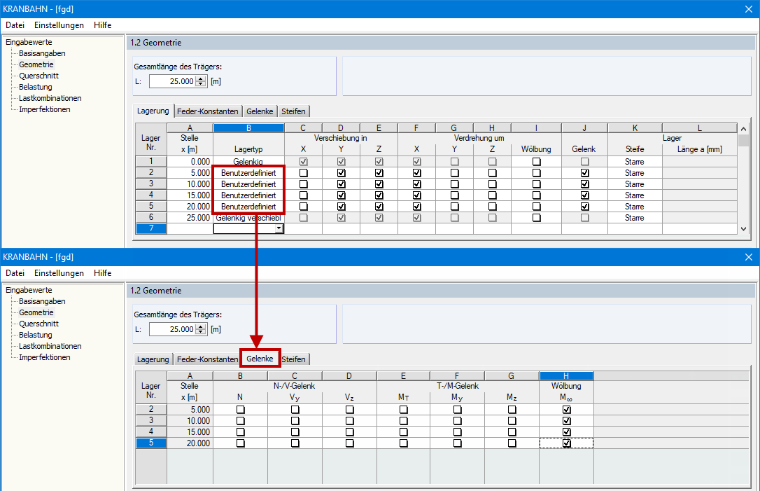

Articulations définies par l'utilisateur
3 Articulations définies par l'utilisateur
