Einfügen von Gelenken an Auflagern im Programm KRANBAHN

Wie können im Programm KRANBAHN Gelenke an den Auflagern eingeführt werden, um die Durchlaufwirkung zu unterbinden?

Antwort:

Dafür muss in der Tabelle 1.2 Geometrie in Spalte J die Checkbox aktiviert werden (siehe Bild 01).

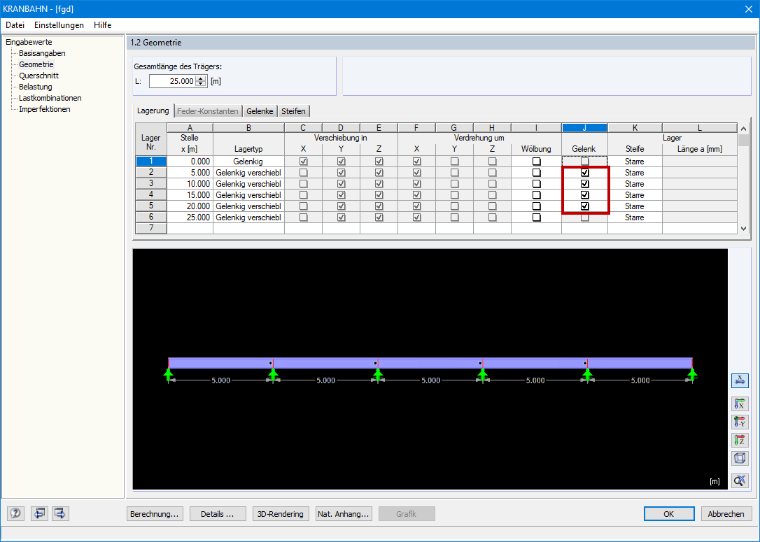

Aktivierung der Gelenke
1 Aktivierung der Gelenke

Danach können im Register "Gelenke" die Gelenkdefinitionen eingesehen werden (siehe Bild 02).

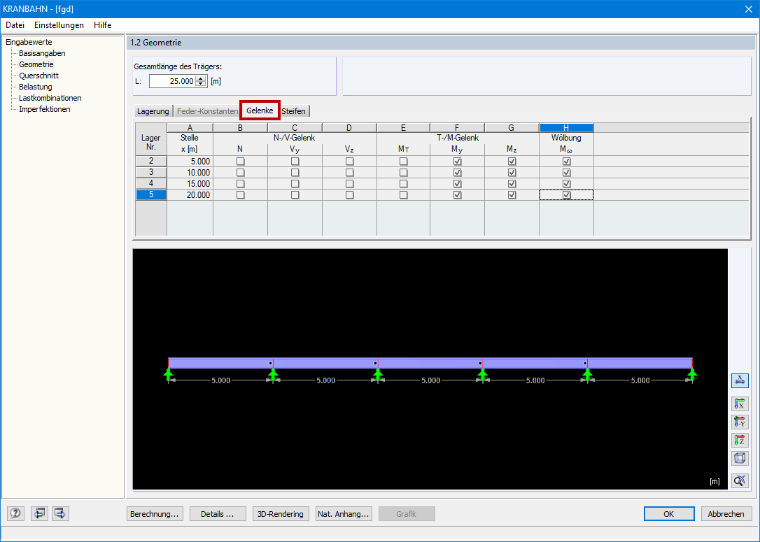

Gelenkdefinitionen
2 Gelenkdefinitionen

Möchten Sie die Gelenke modifizieren, so müssen Sie den Lagertyp im Register "Lagerung" auf "Benutzerdefiniert" setzen. Im Anschluss können die Gelenke frei definiert werden (siehe Bild 03).

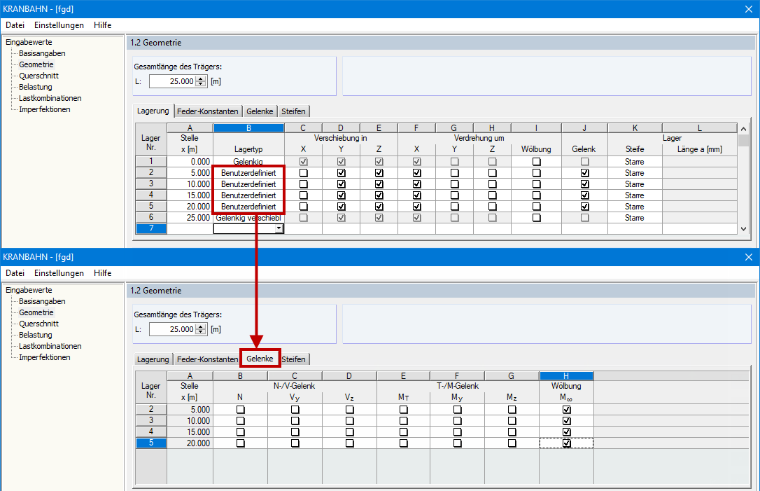

Benutzerdefinierte Gelenke
3 Benutzerdefinierte Gelenke
